소화약제 수동조작함 - 제품내부

제품정보

소화약제 수동조작함 - 제품내부



제품 결선 및 주요 사양은 아래링크에서 참고하십시요..



http://www.dsfire.co.kr/product_04.php

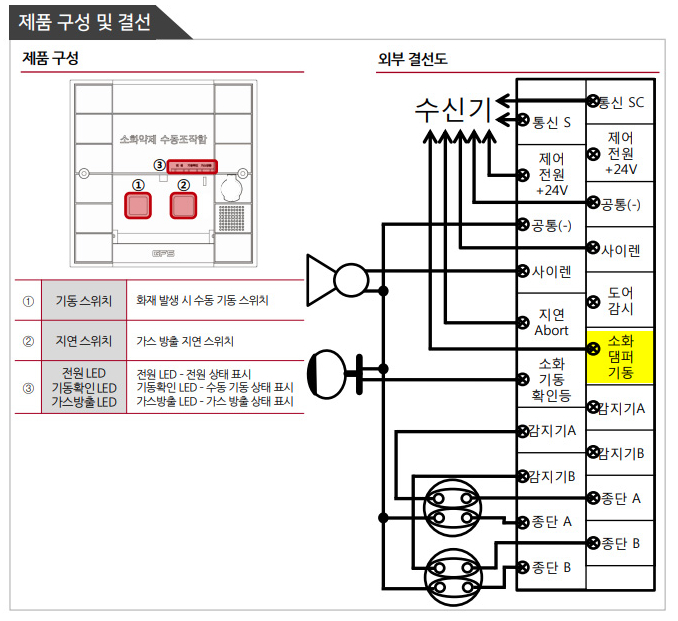

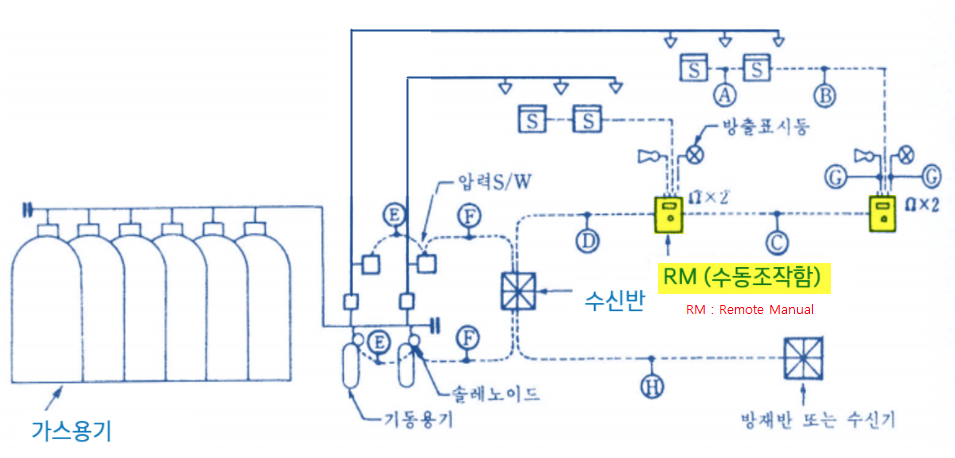

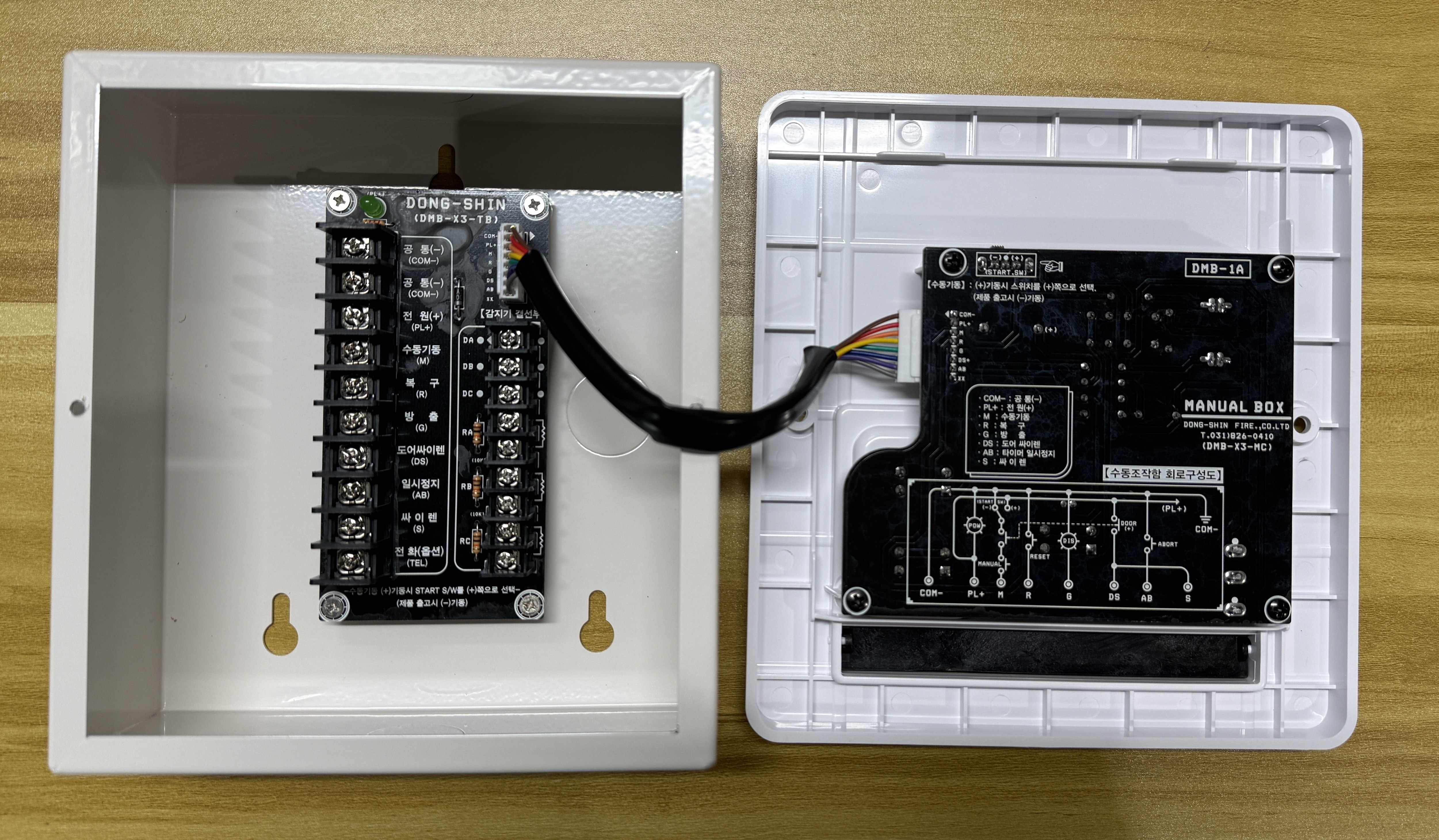

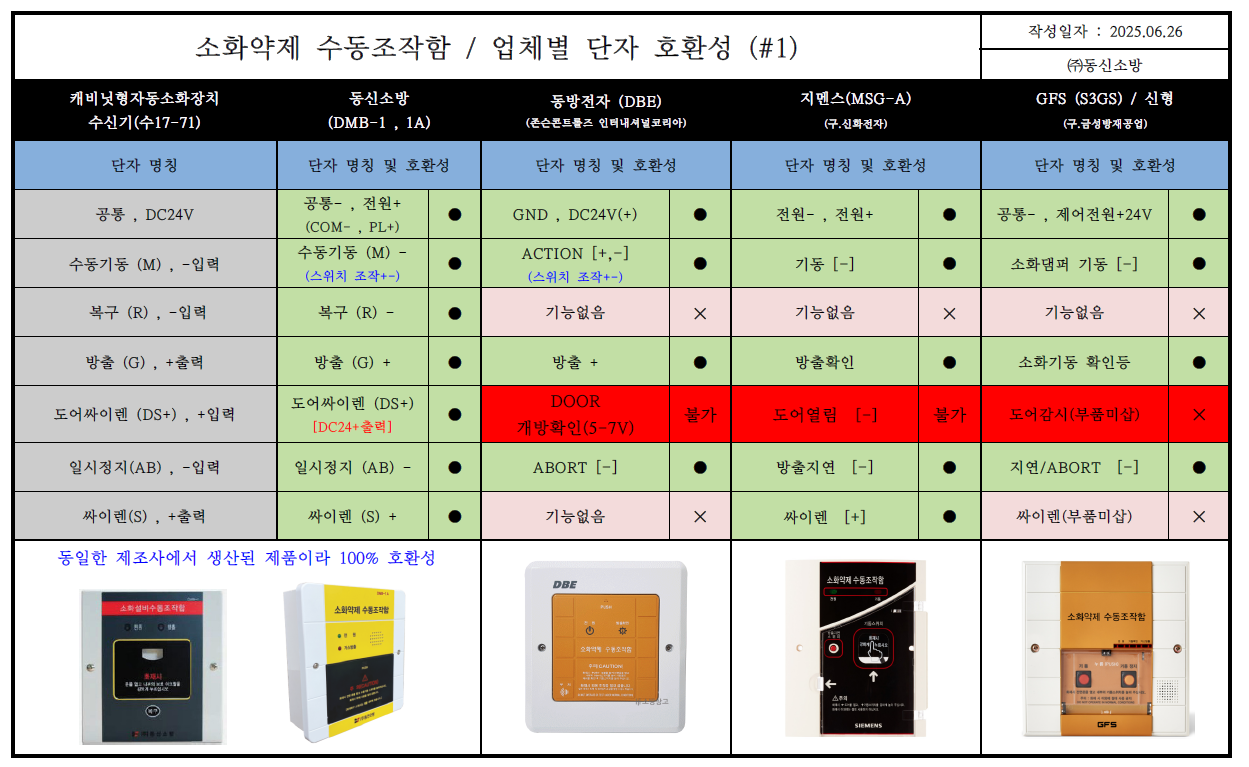

캐비넷형자동소화장치 또는 P형복합식 수신기 결선시 "입선 가닥 수 - 8"

1. 공 통(COM-)

2. 전 원(PL+)  (DC24V)

3. 수동기동(M)         |  -기동

4. 복 구(R)               |  -기동 (타업체 호환 확인)

5. 방 출(G)

6. 도어싸이렌(DS+)   |  +기동 (타업체 호환 확인)

7. 일시정지(AB)        |  -기동

8. 싸이렌(S) (전자싸이렌 설치시 캐비넷 단자(S) 바로 결선해도 무방함.) > 현장결선 조건에 따라 사용가능!!



참고)   [감지기 결선부]는 현장 상황에 따라 사용 하시기 바랍니다.

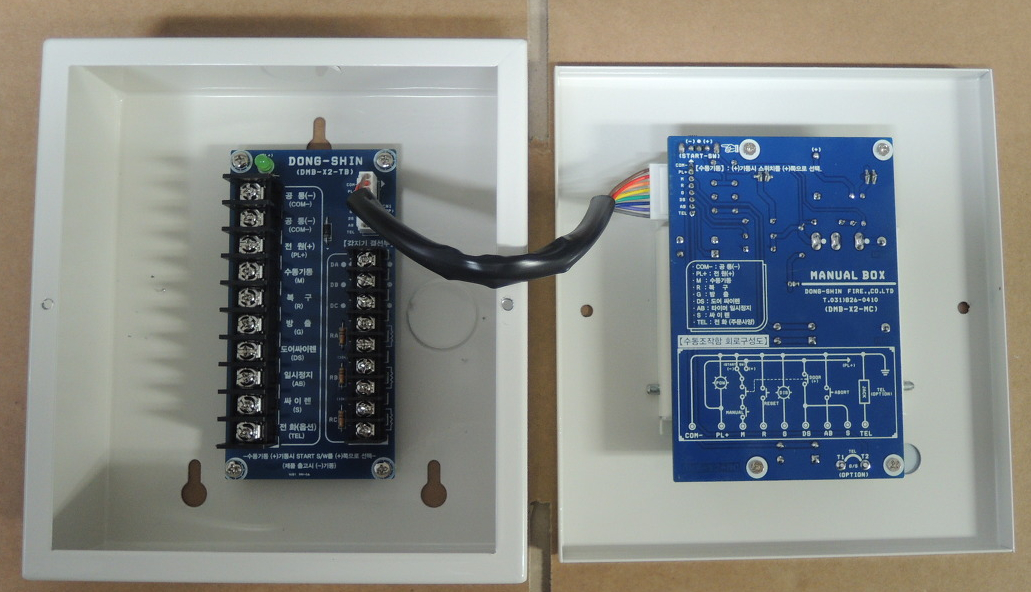

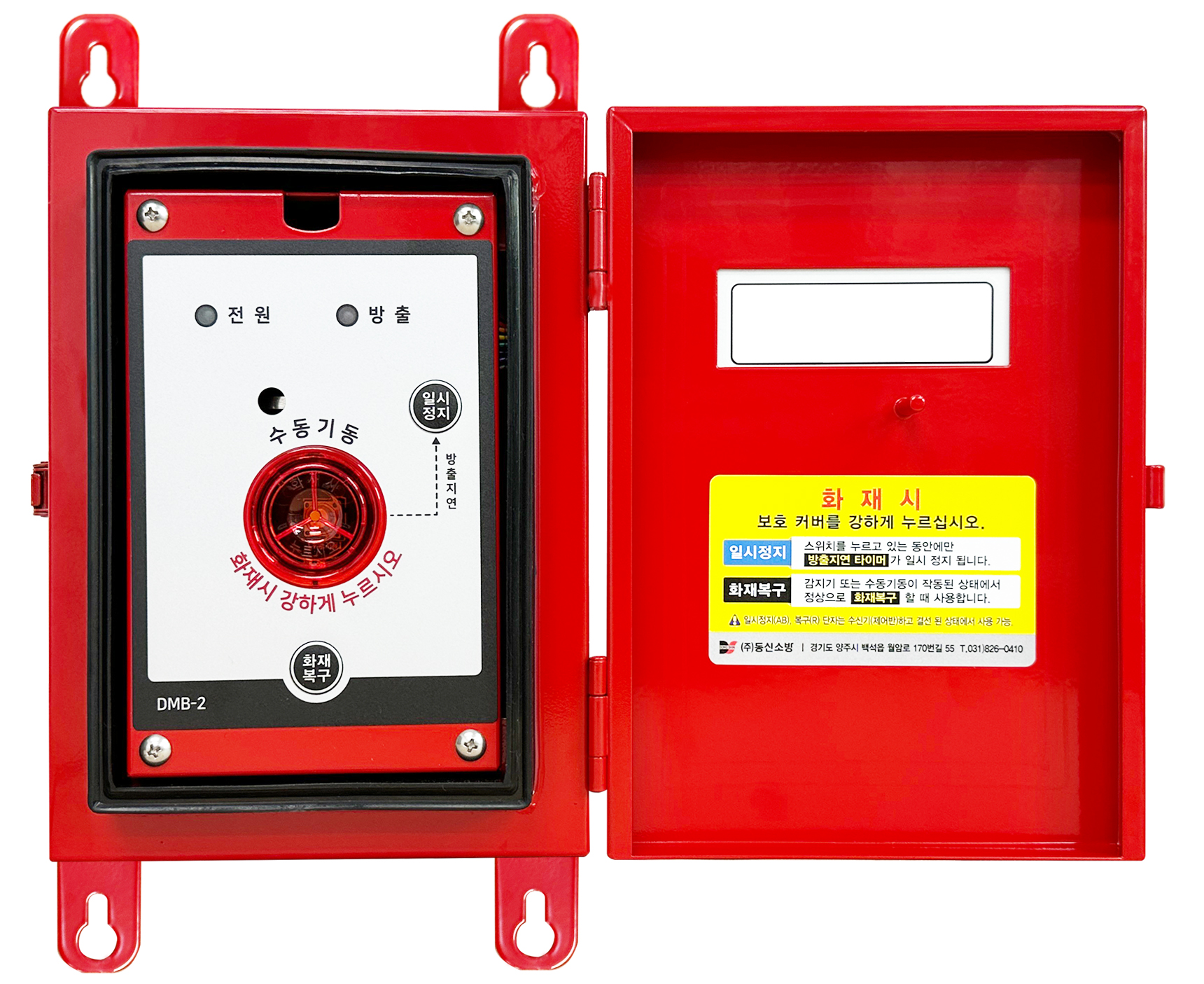

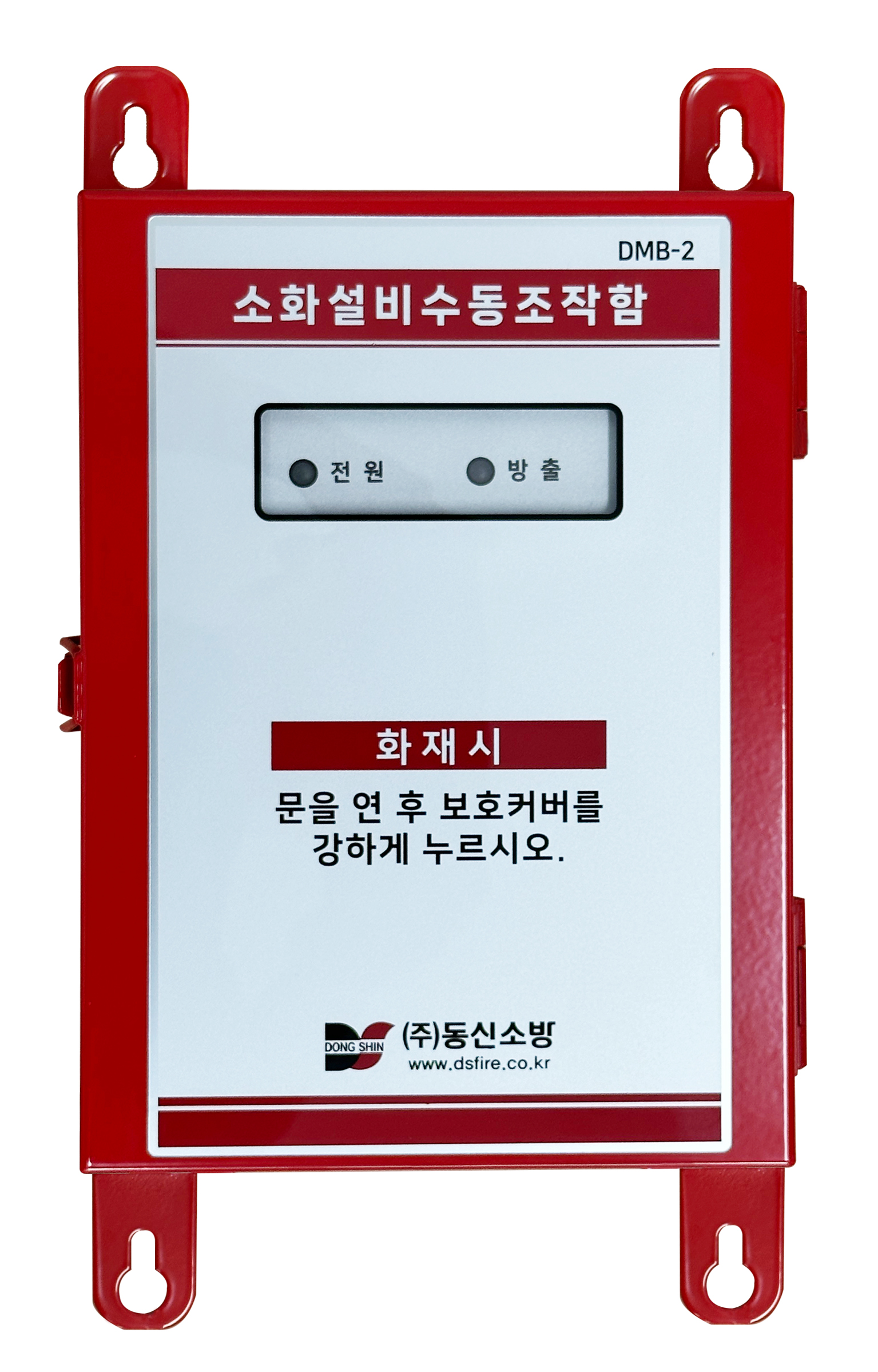

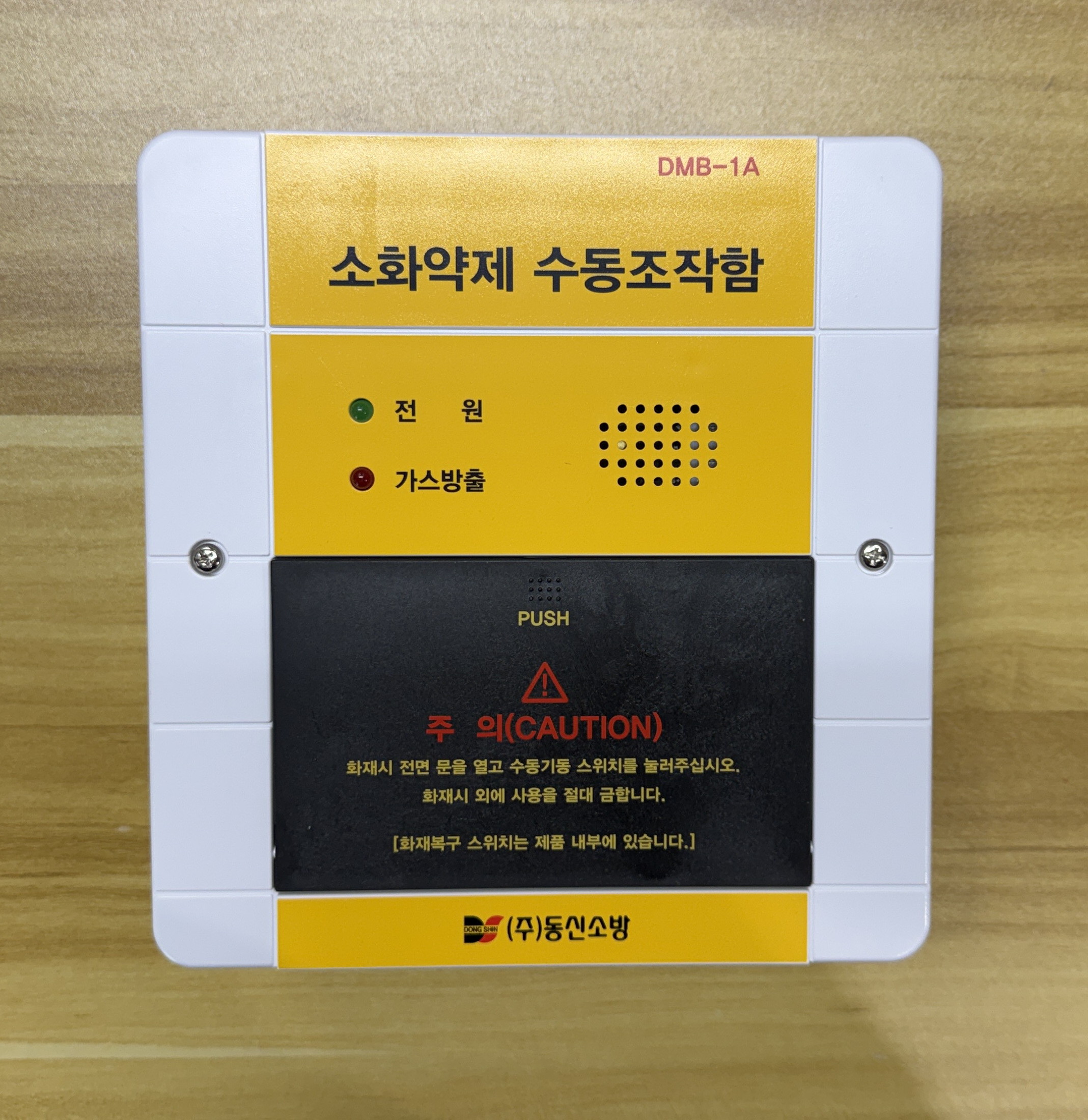

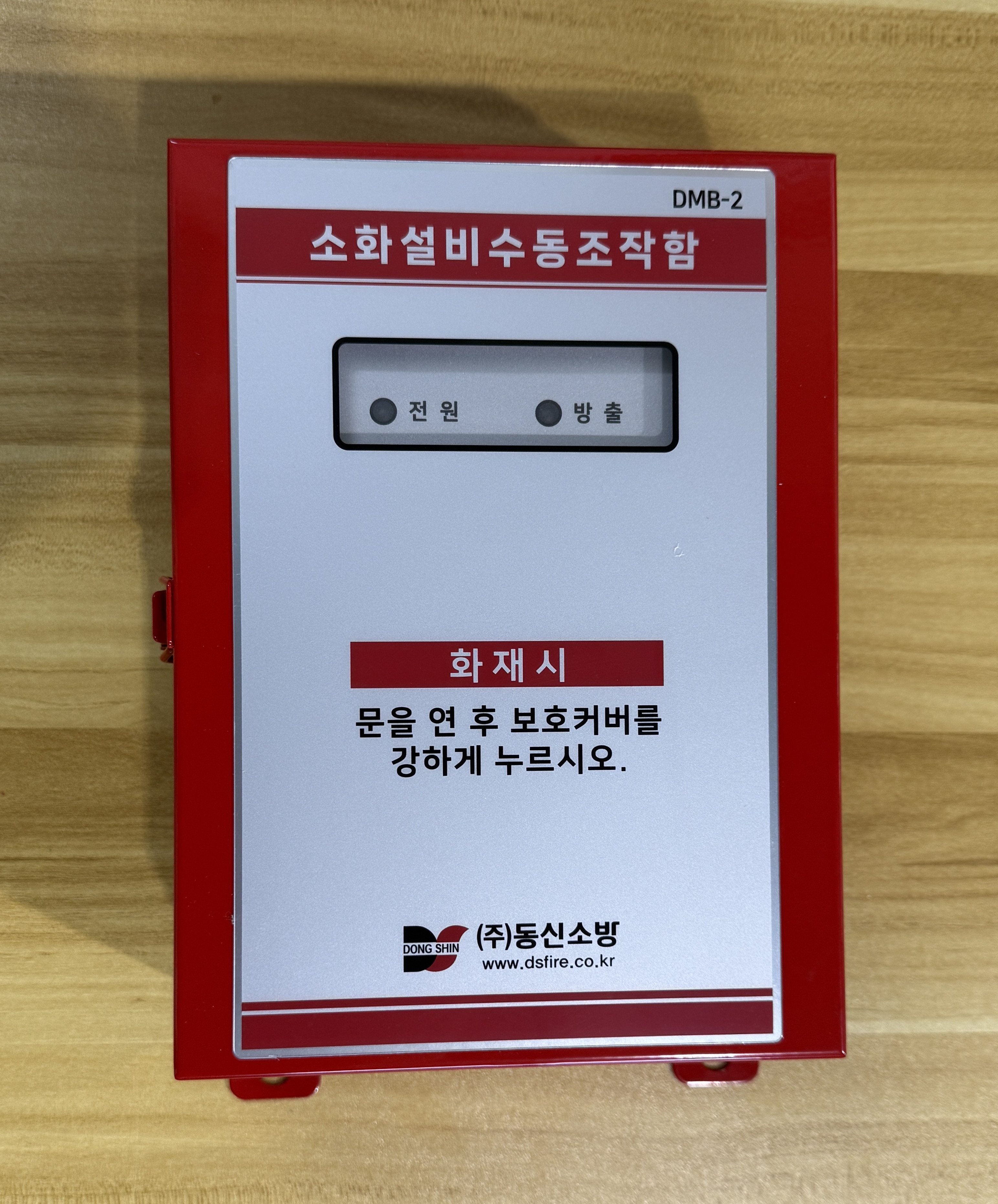

(주) 동신소방  / 수동조작함

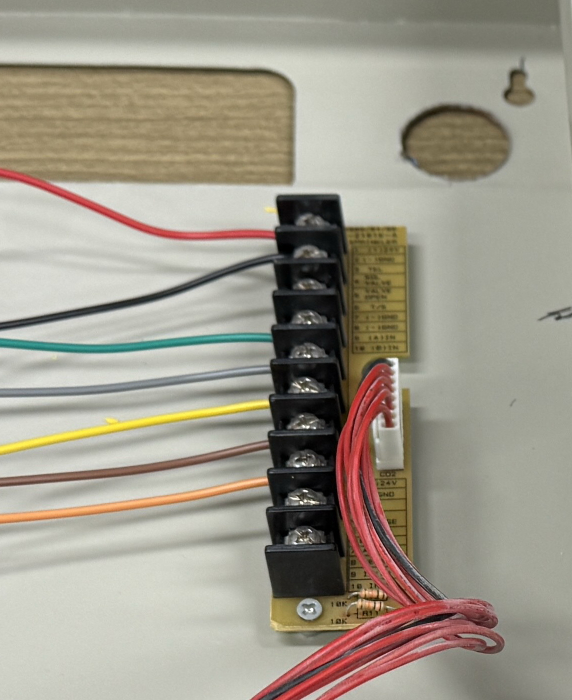

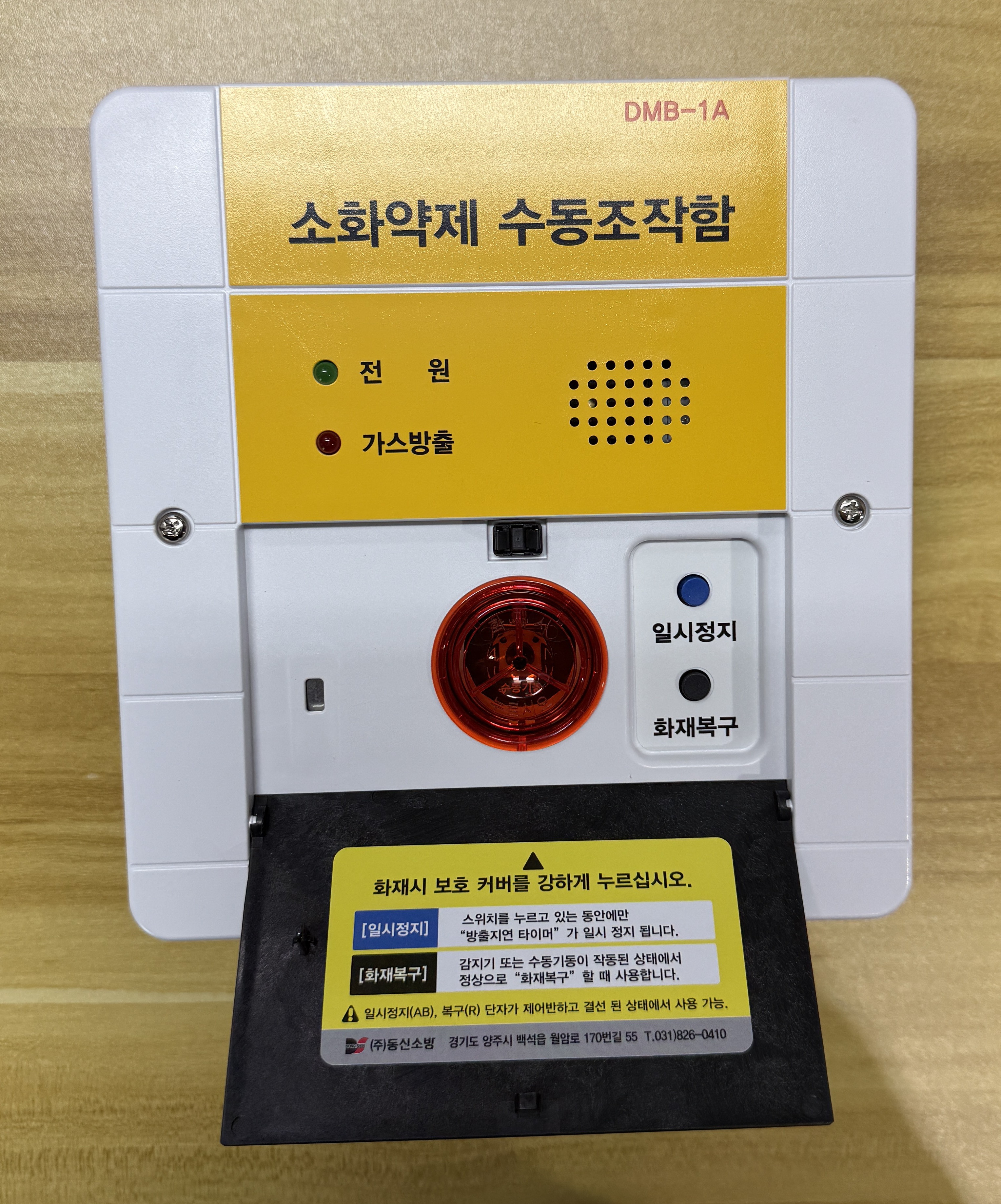

전면 도어 열림시 "리미터 스위치" 동작으로 3파이 LED  점등 및 부저음 출력

내부 리레이 동작 이후 수동기동 +,- 신호 출력 가능한 상태임..







단자대 DIODE  : 캐비닛하고 수동조작함 싸이렌(S) 단자 연결시 -->  명판 전면에 "도어열림" 램프 점등 방지용으로 사용함..

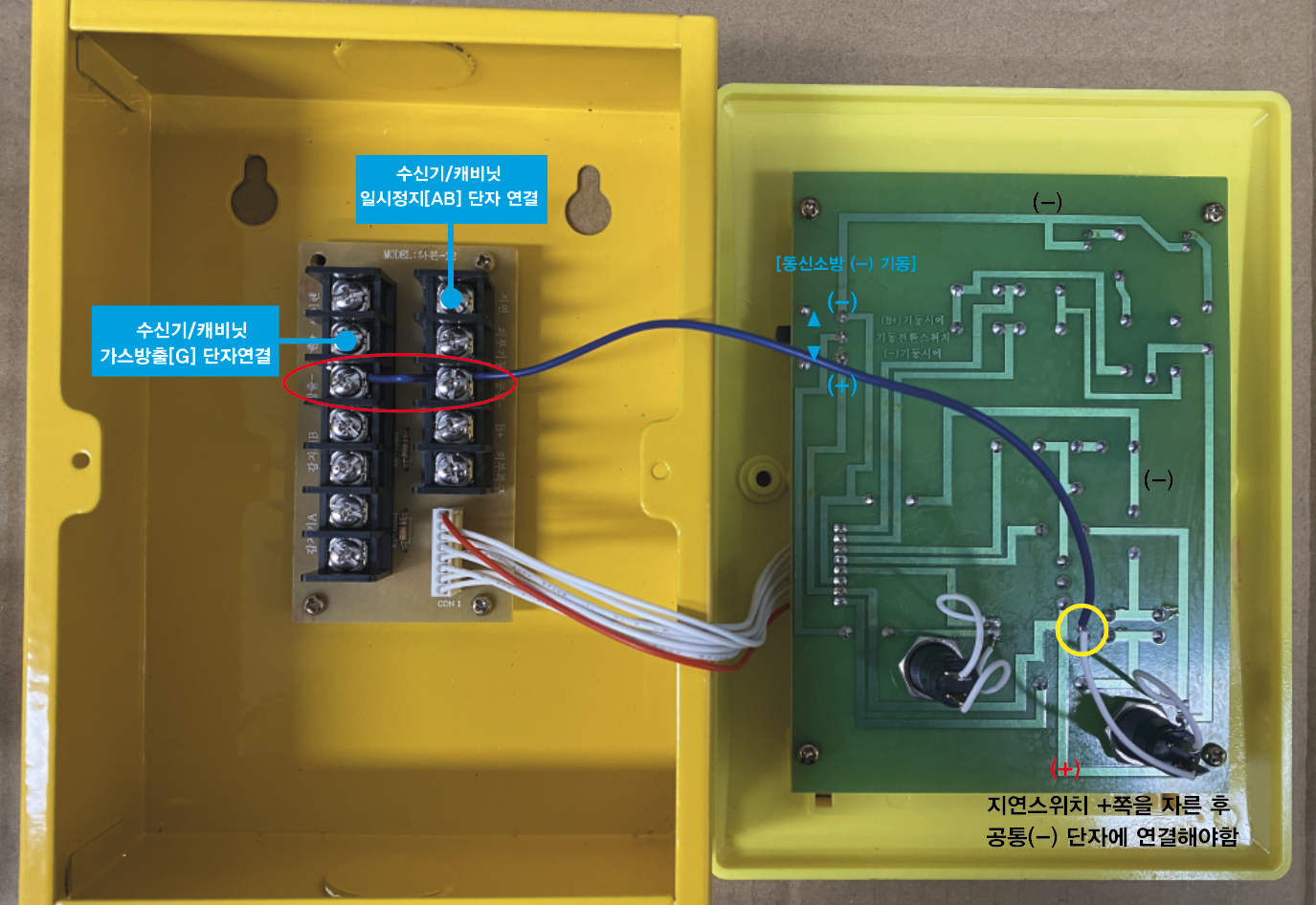

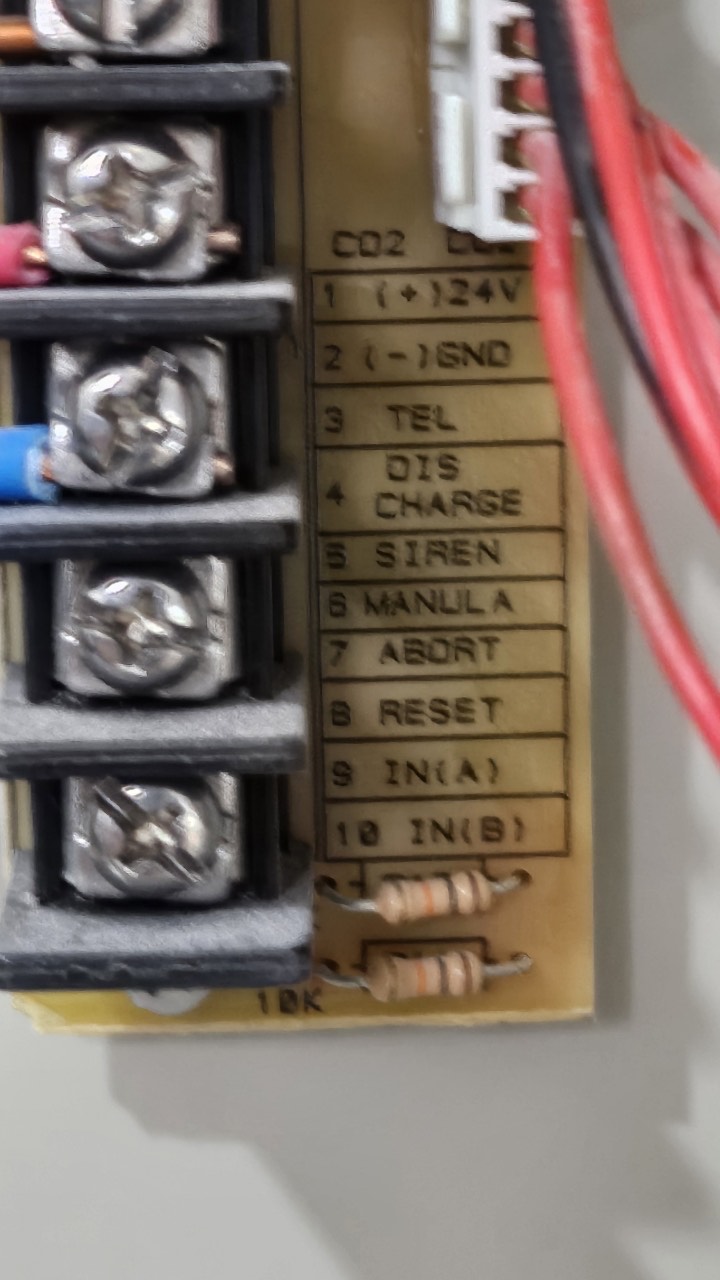

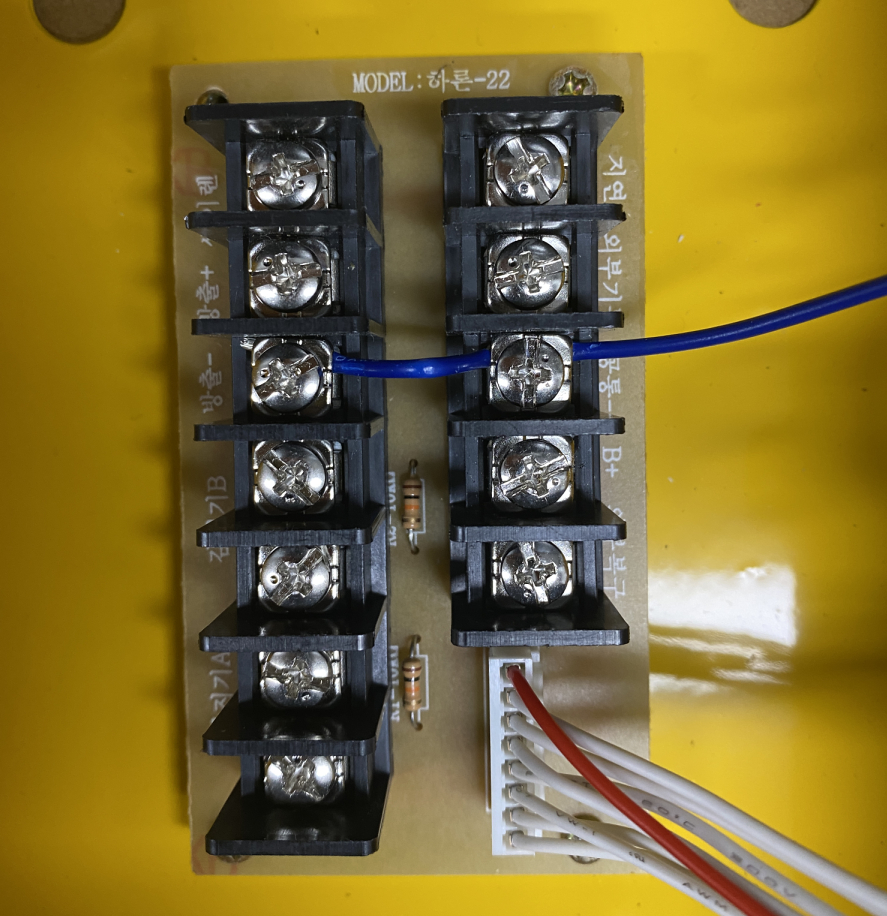

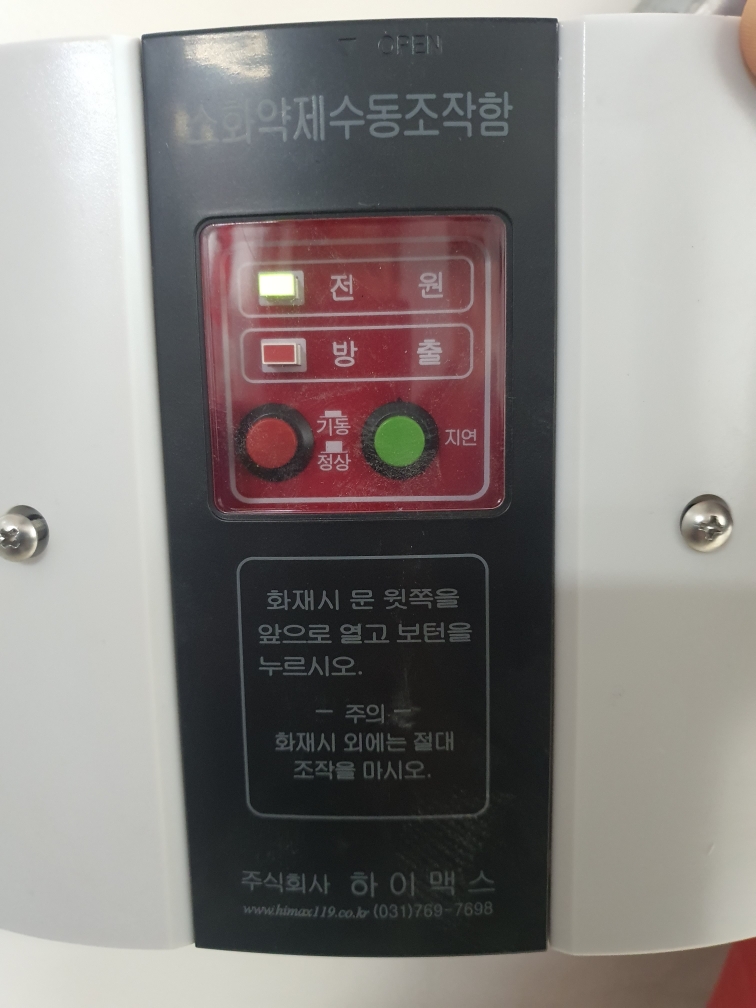

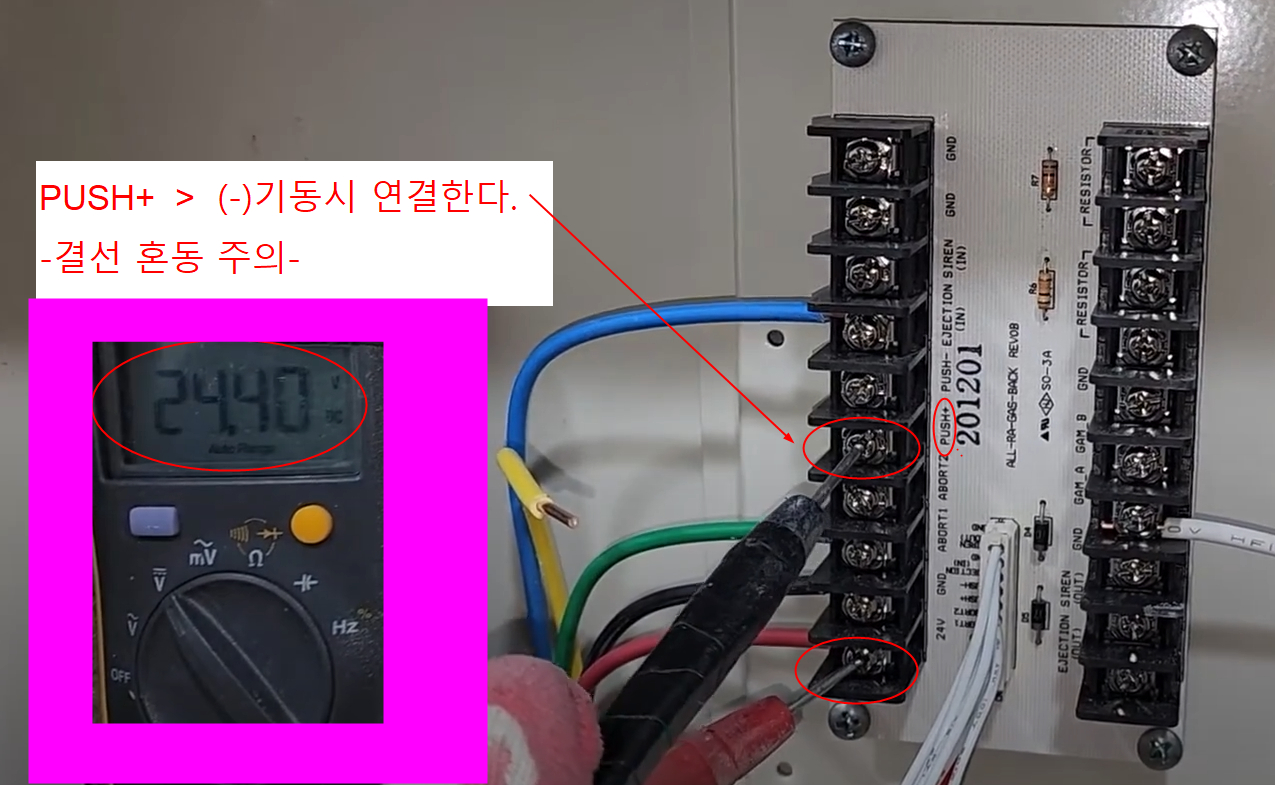

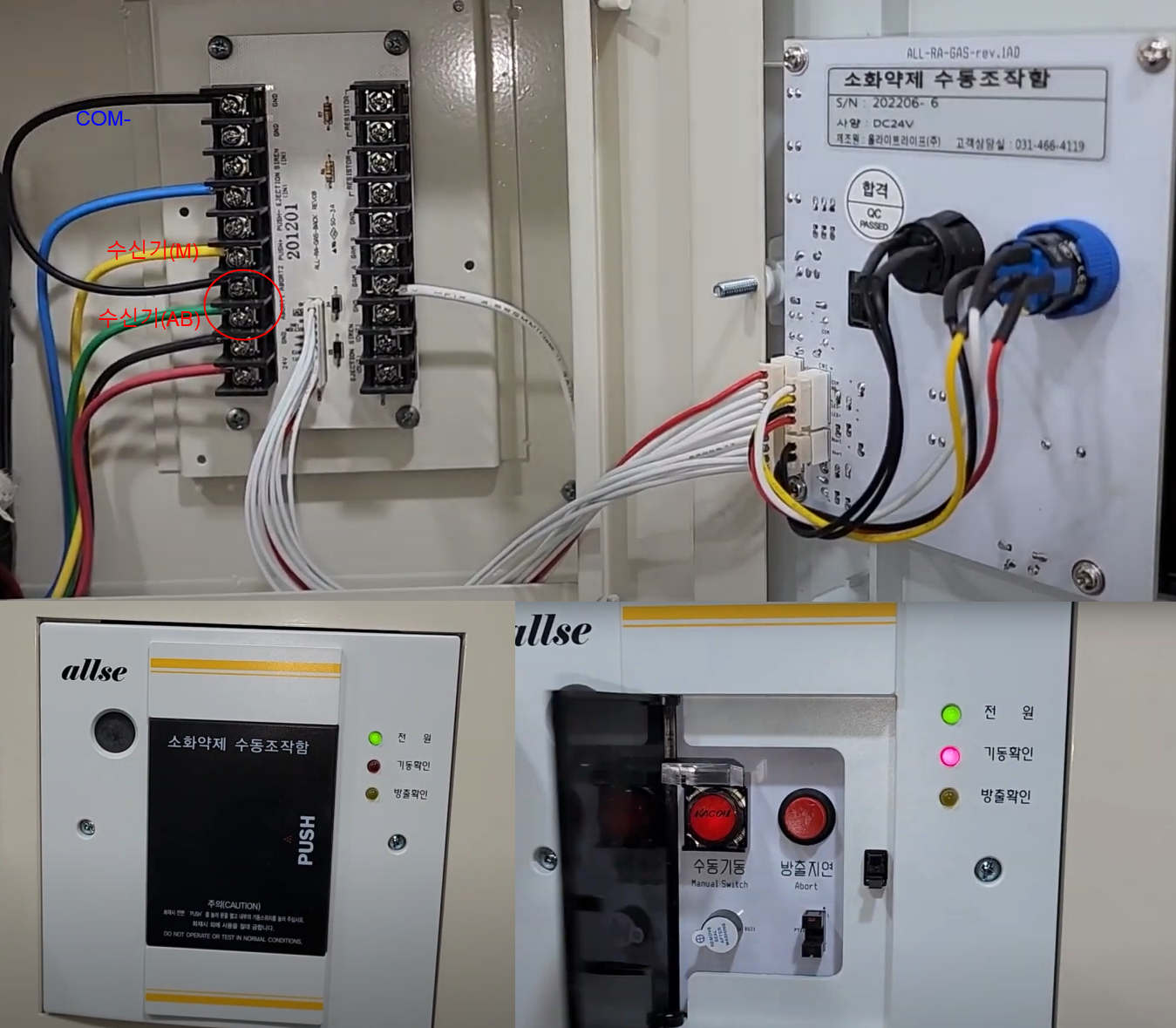

아래 수동조작함 사진은 현장에서 수신기 및 캐비닛형자동소화장치

결선시 단자 참고용으로 업로드 합니다.



제품 구입 및 호환성은 문의는 각 제조사로 연락 하시기 바랍니다..

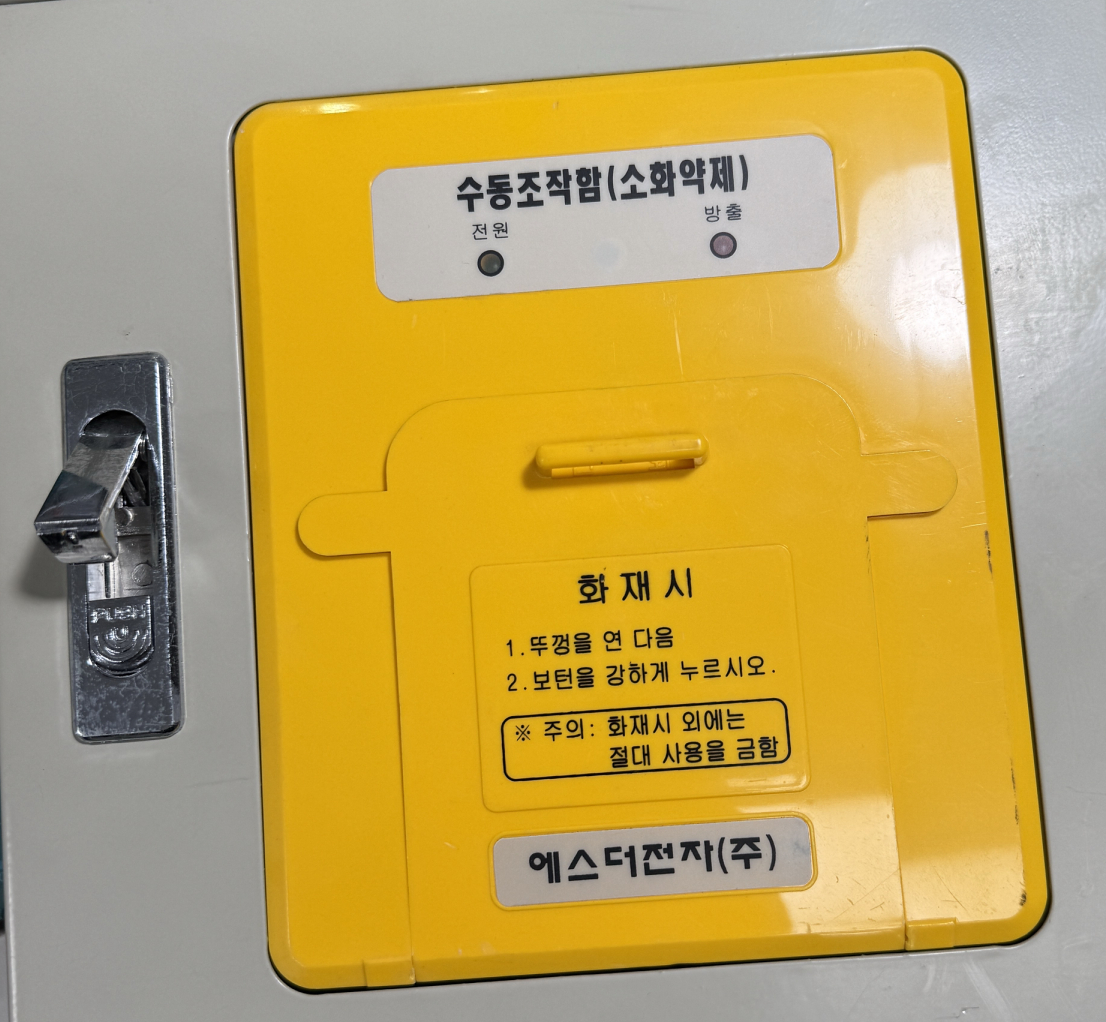

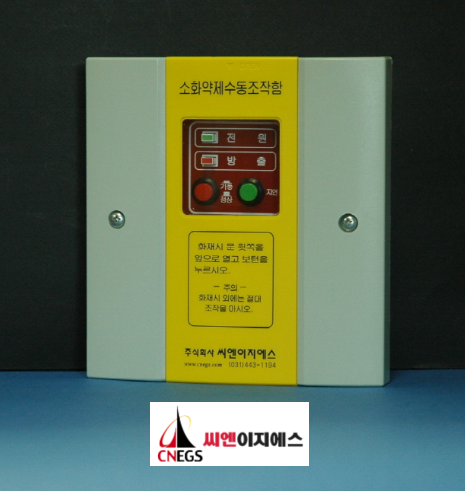

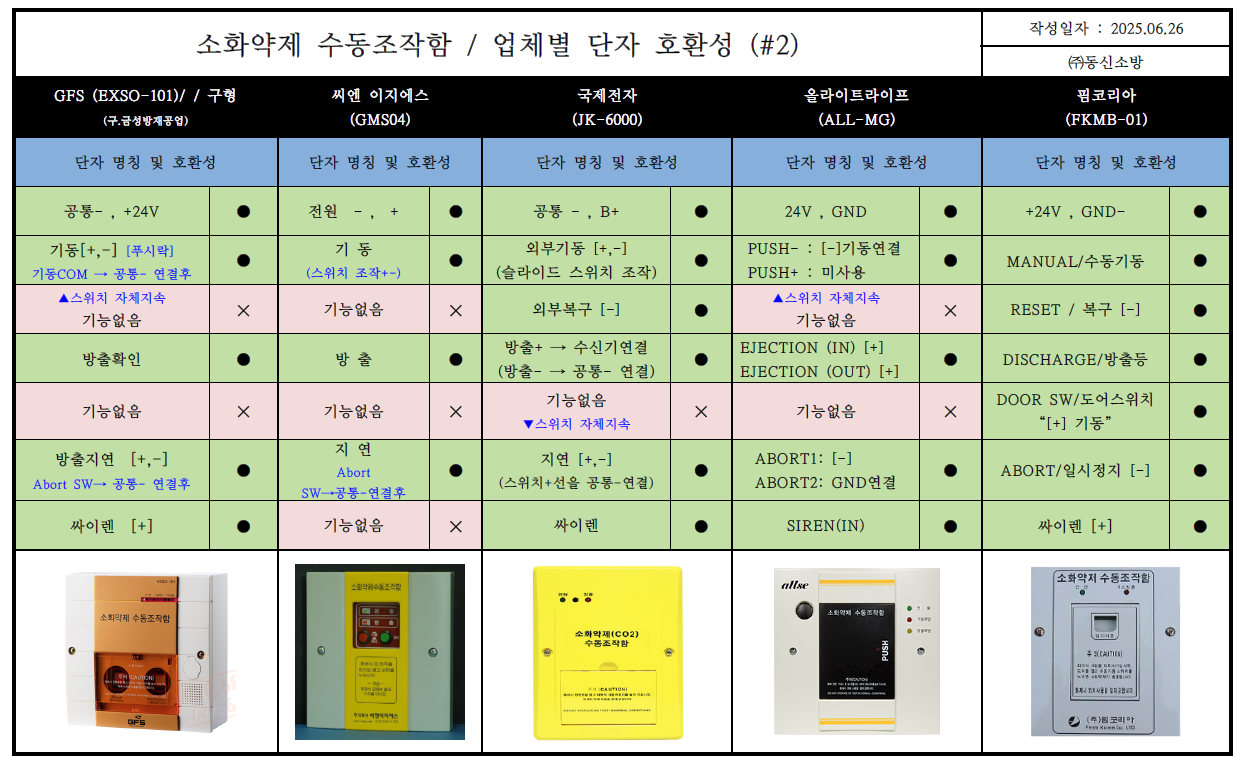

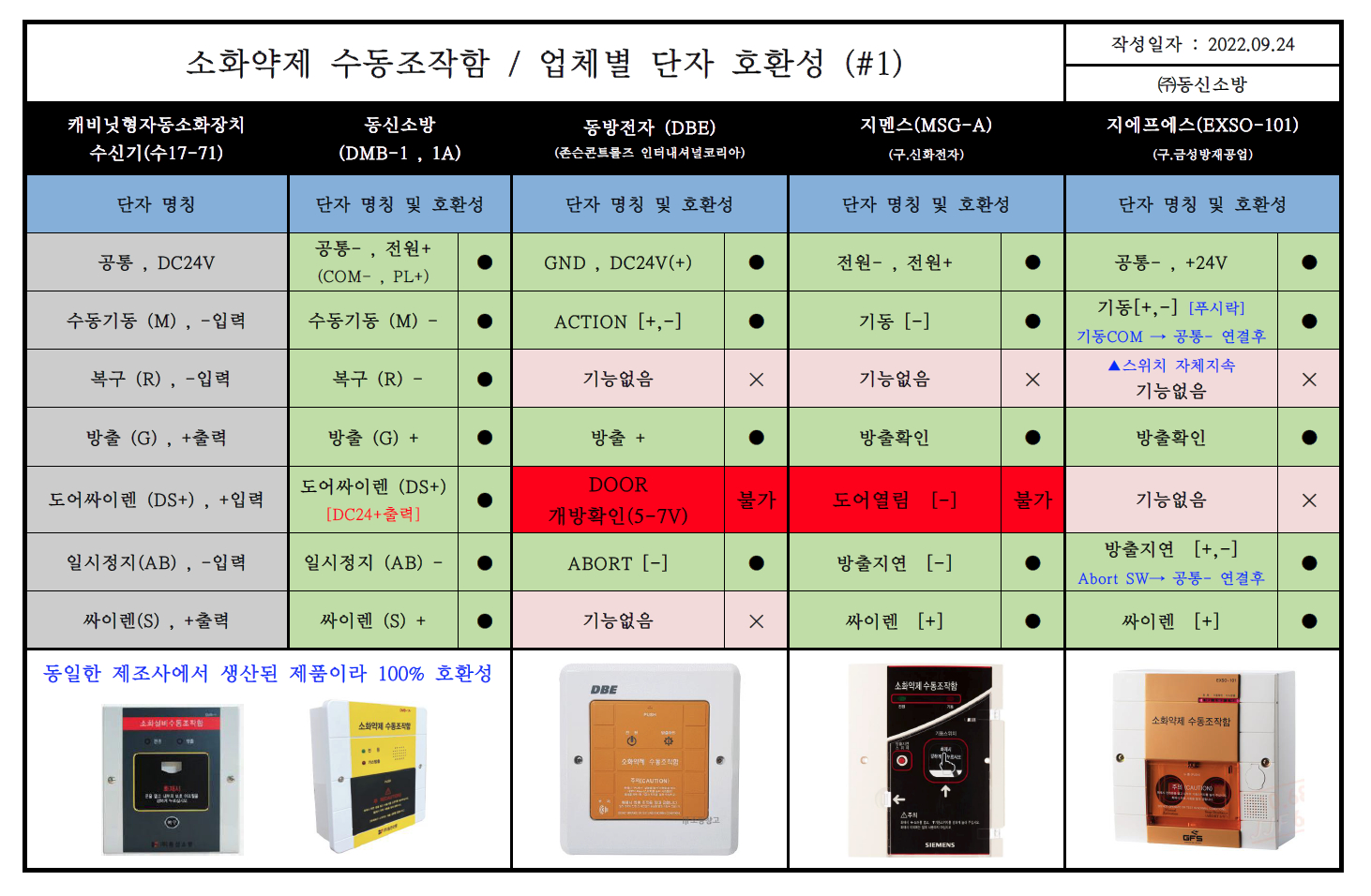

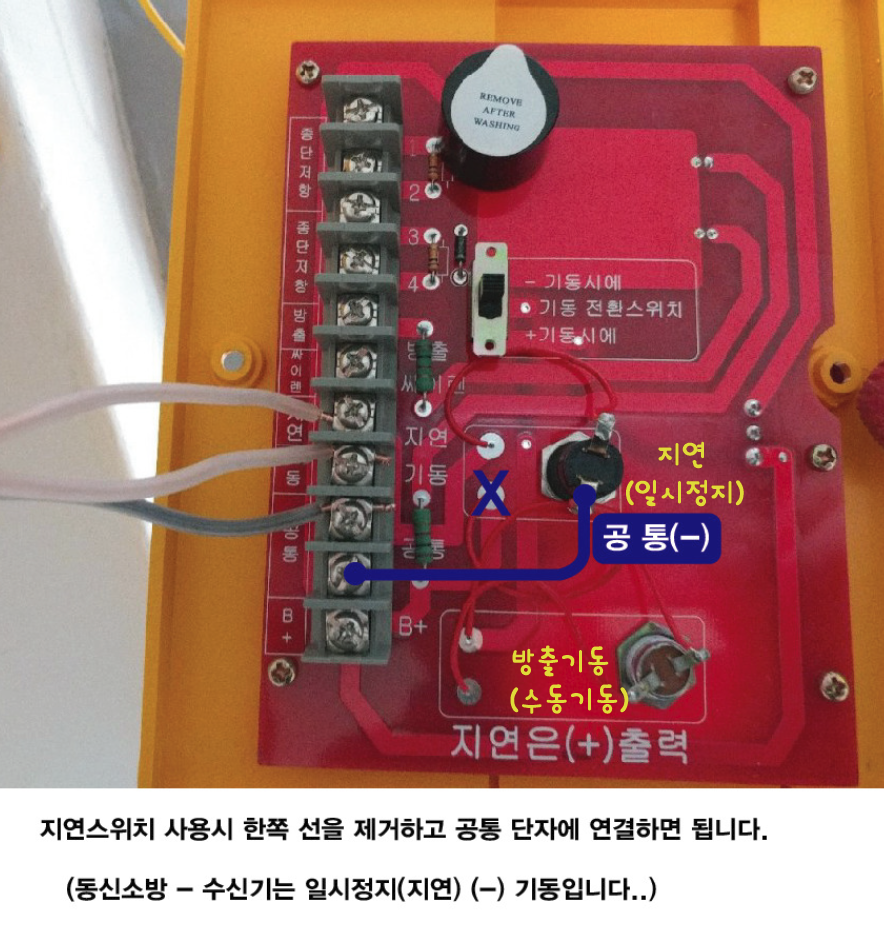

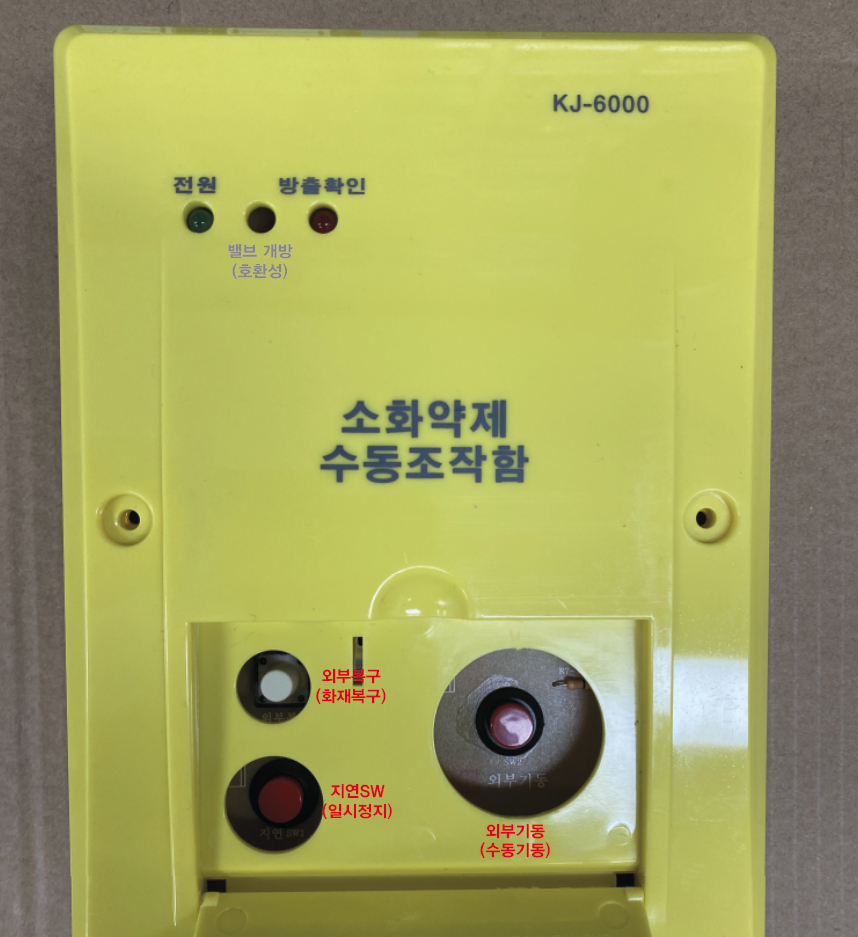

"소방관련 타사업체"











1





















2

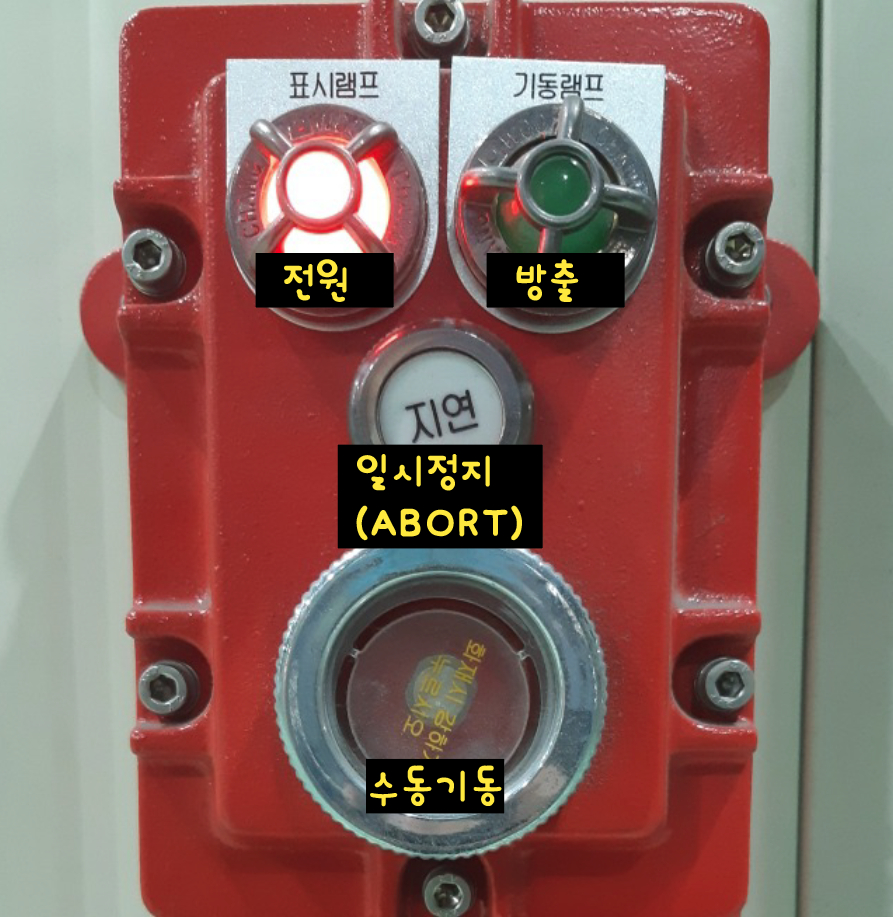

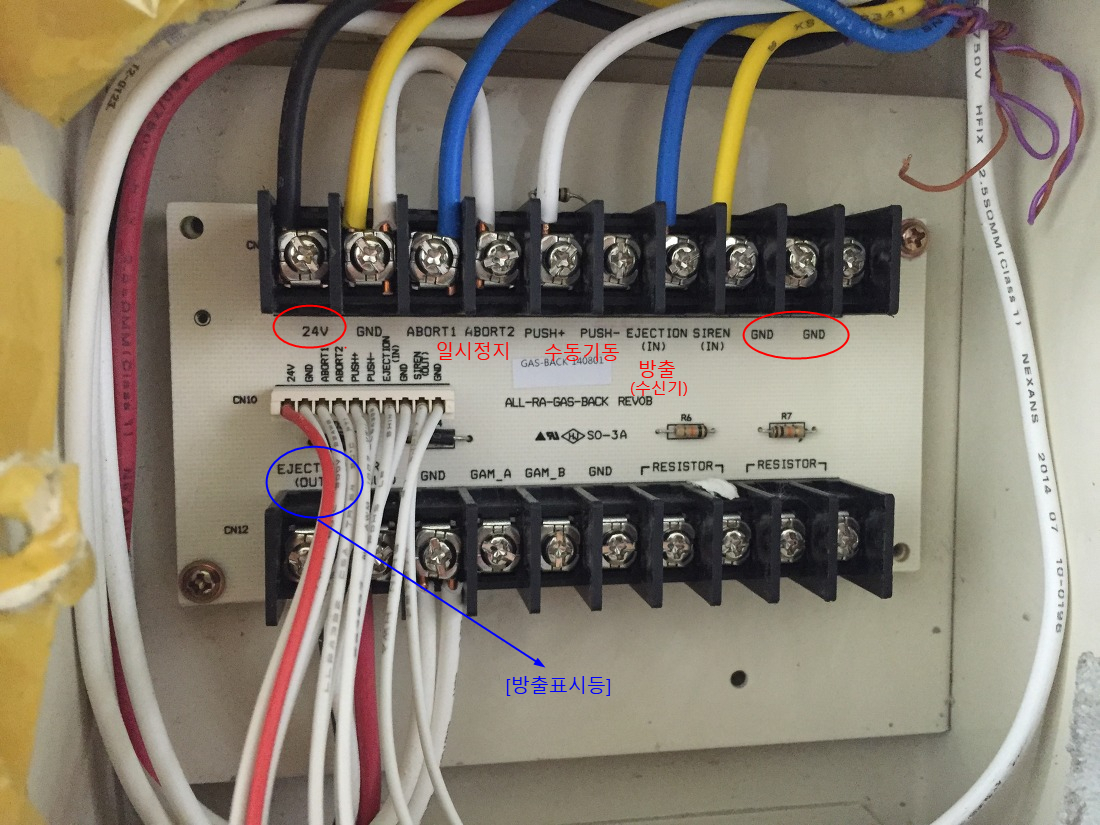

ejection : 방출













3















4

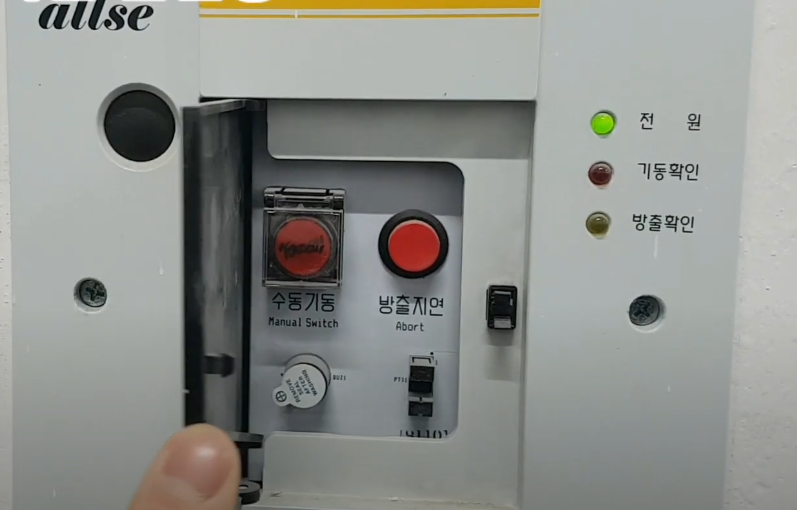

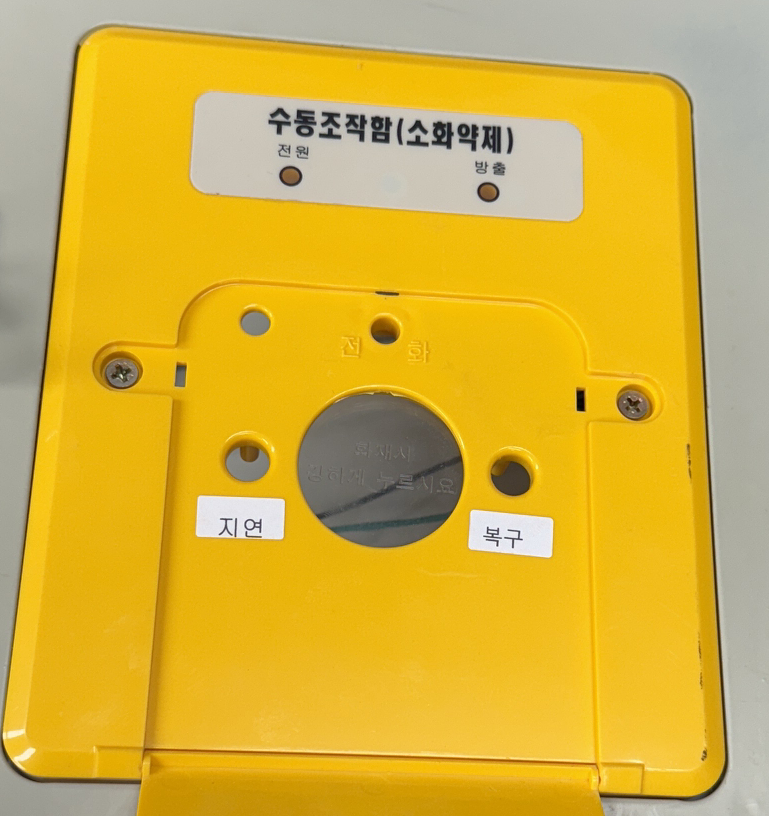

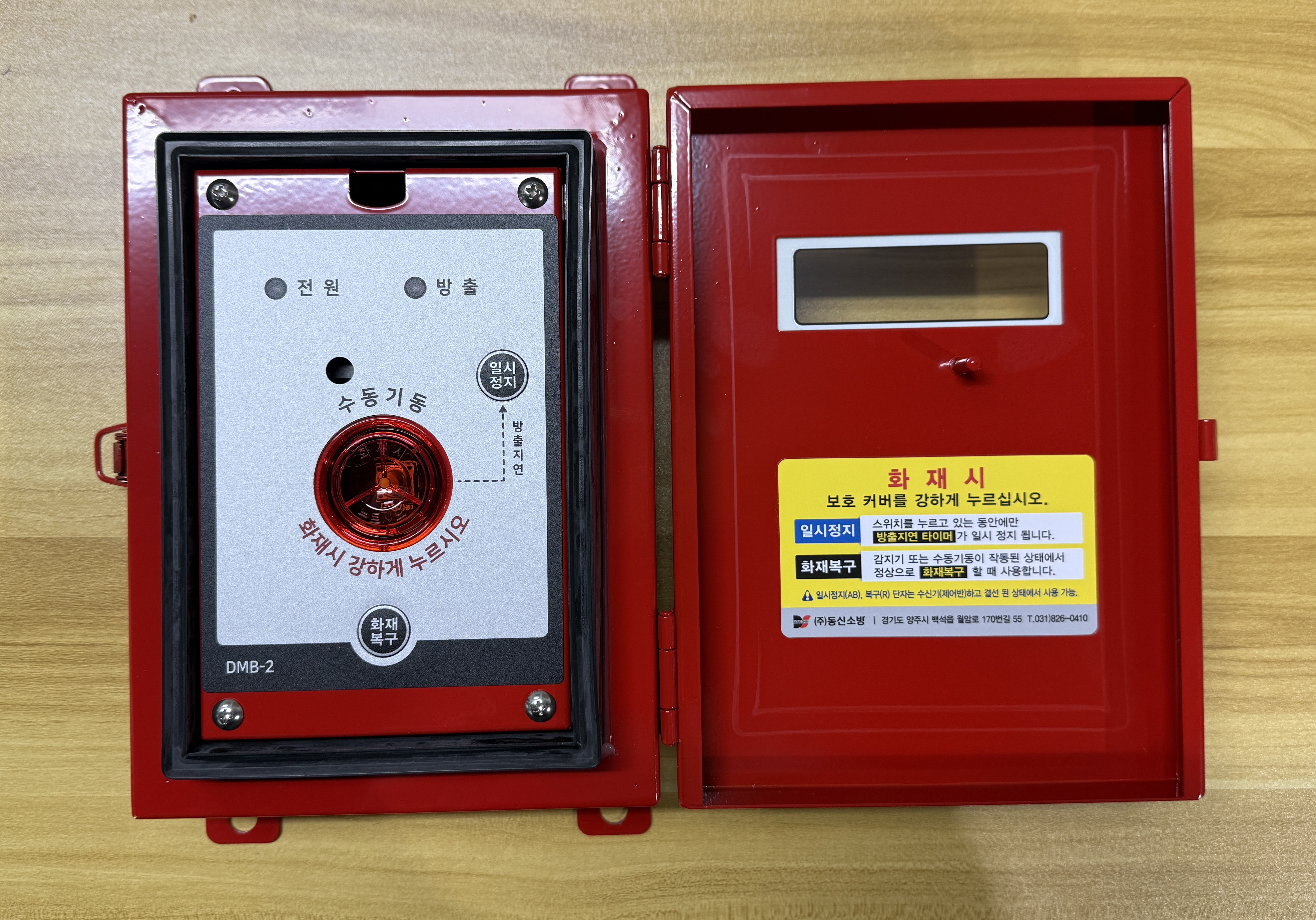

[ 수동기동시 아크릴이 깨지는 구조가 아닌 밀리는 구조로 채결후 재사용 가능함. ]















5

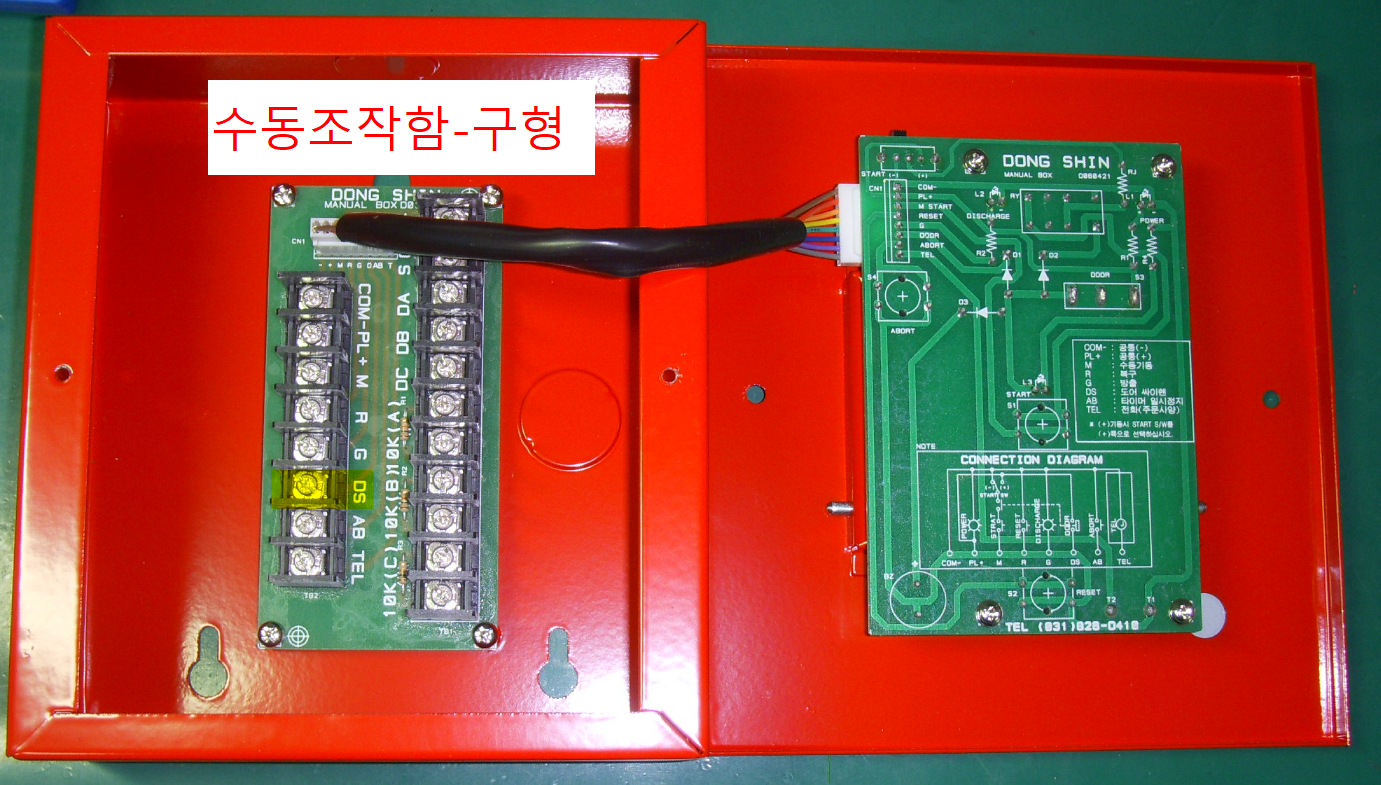

6- 구형 2007년도 제품





6

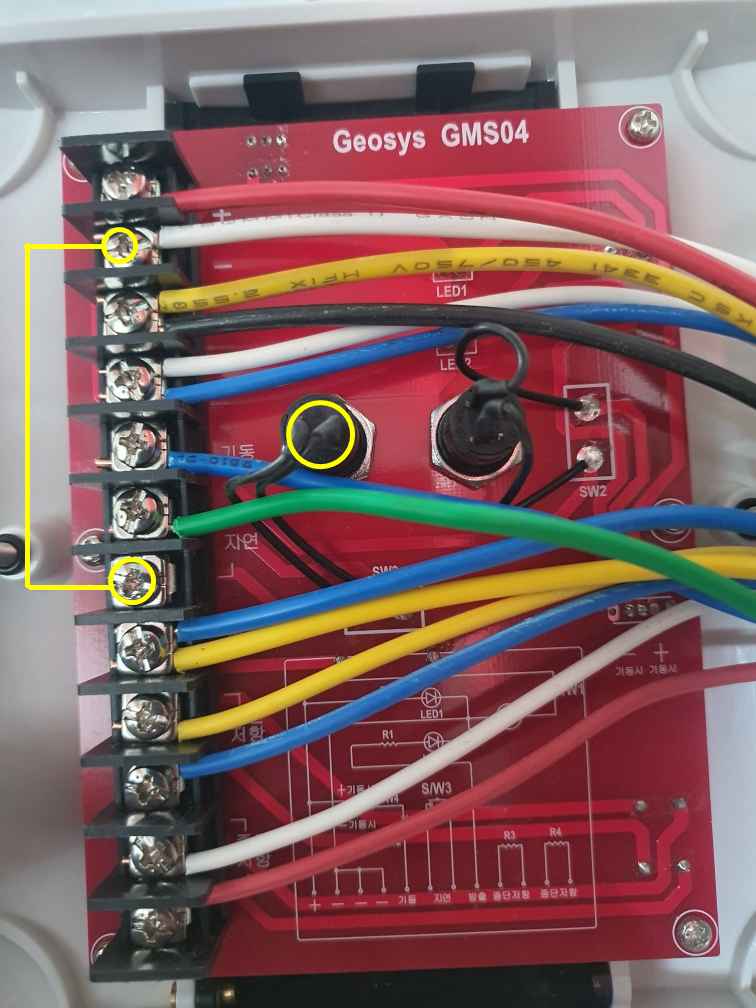

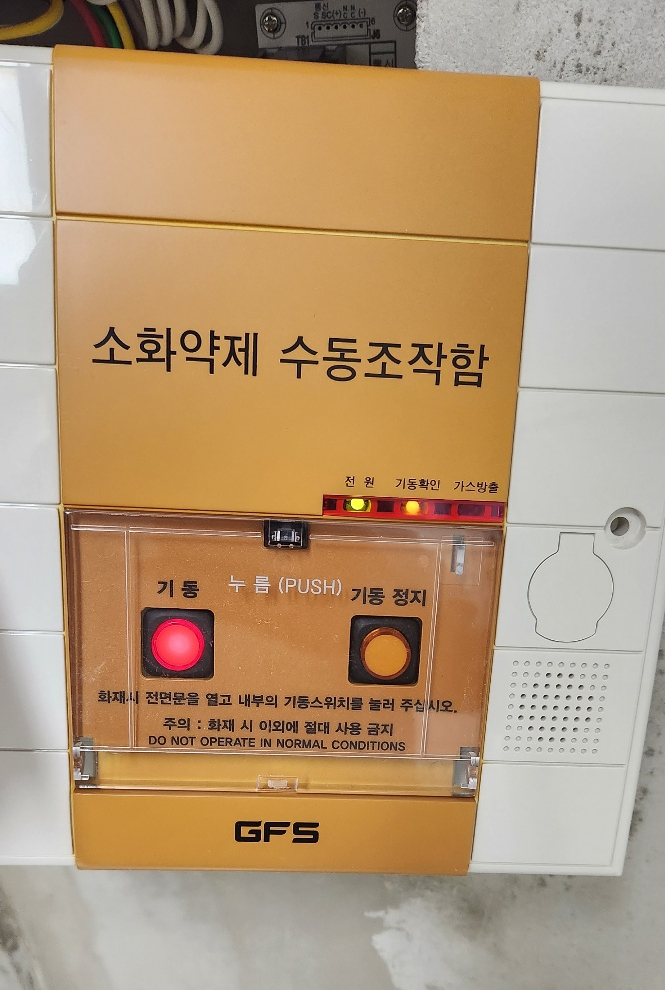

GFS- 수동조작함

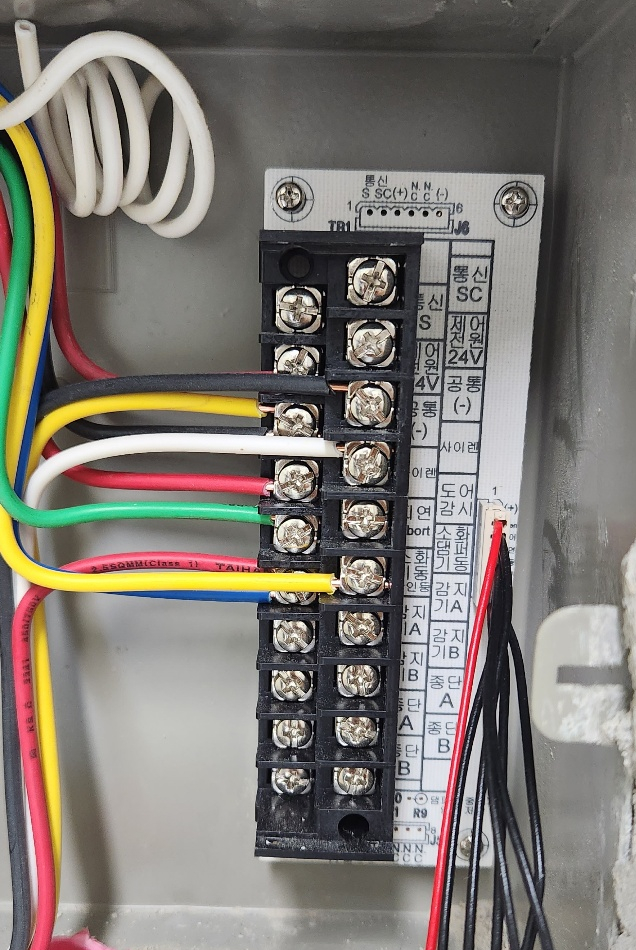

( 수신기 결선시 참고용)







7

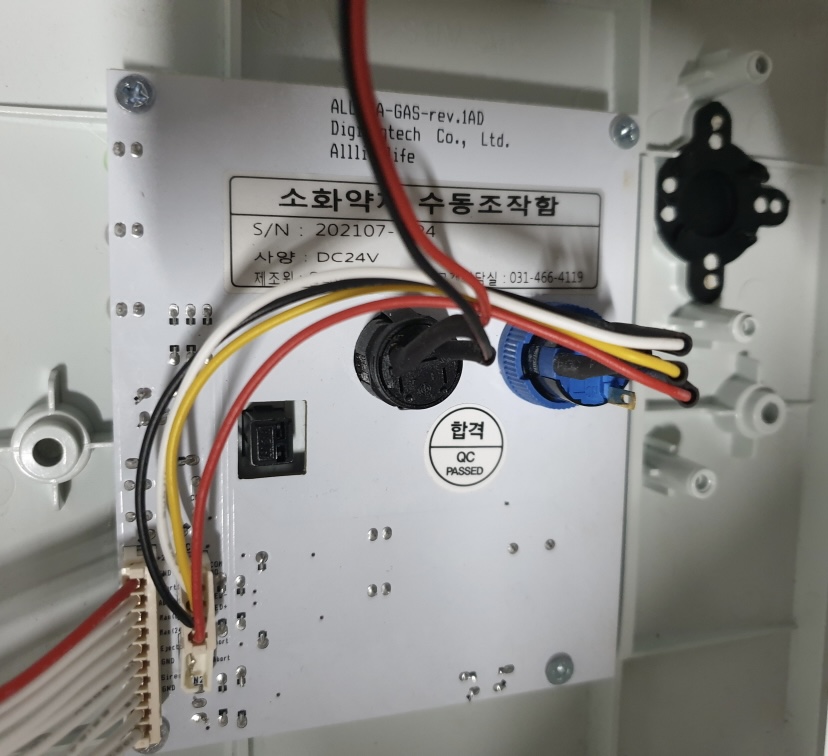

제품 버전 : 20140618

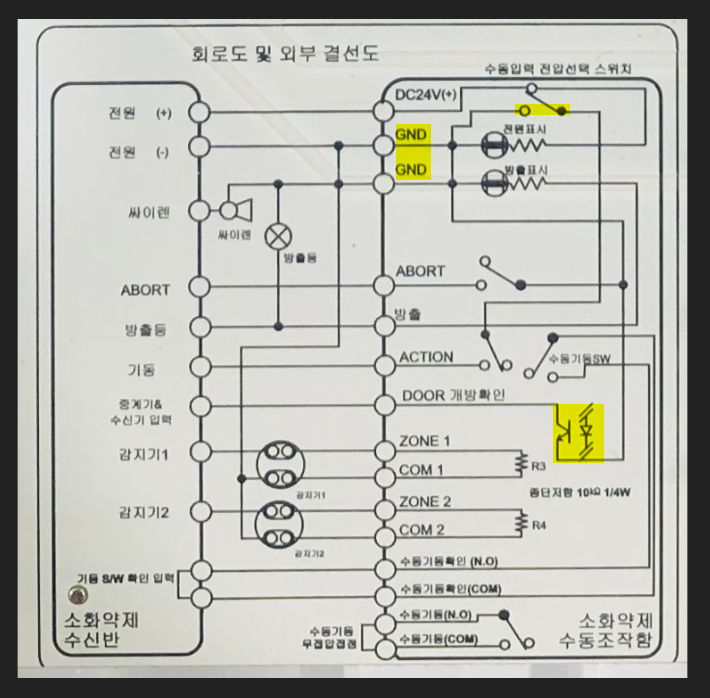

위 제품은  "DOOR 개방확인" (도아싸이렌+)  단자를 당사 수신기 또는 캐비넷과 호환이 불가능 합니다.

내부회로가 포토인터럽트 구성으로 도어 열림시 일반적인 +24V 출력을 사용할 수 없습니다.

(본제품 (-)출력) 자세한 내용은 수동조작함 제조업체(동방전자)에 문의 바랍니다.

(참고. 일반적으로 국내에서 생산하는 수신기제품은 도어열림(싸이렌)은  DC24V ,  +동 방식입니다.)



동방제품 :  ABORT(일시정지) :   -기동  ,  호환 가능함..





제품 버전 : 20160818
