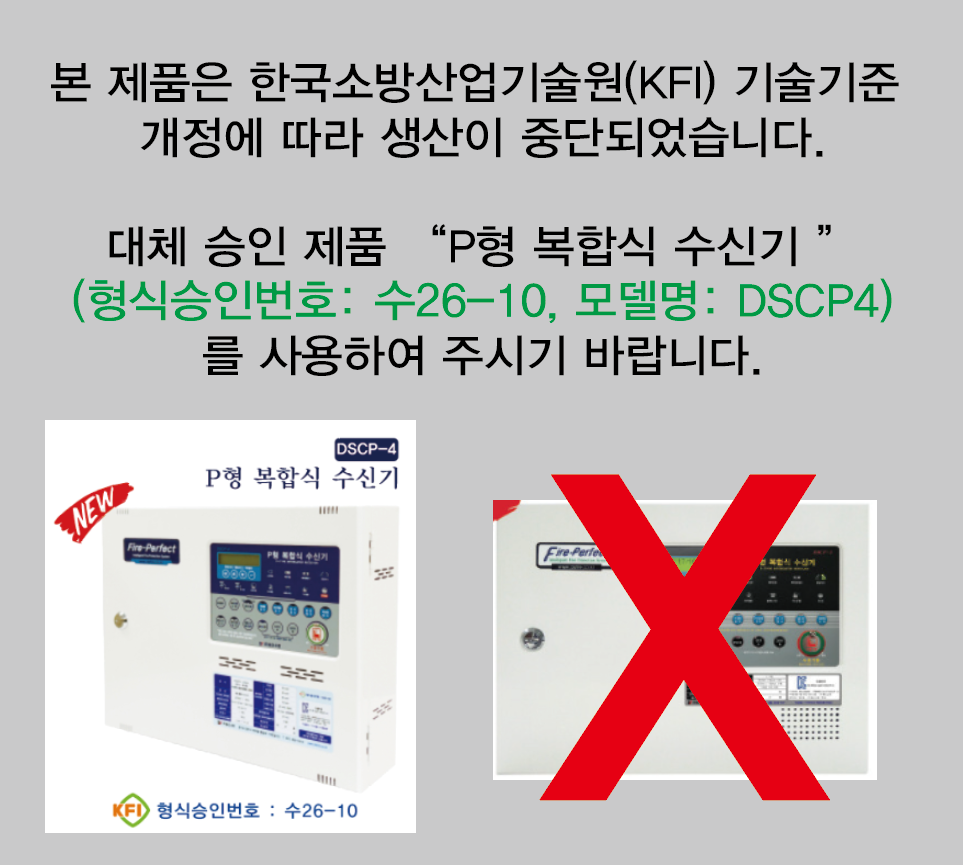

P형2급복합식수신기(수10-22)-제품 생산 중단

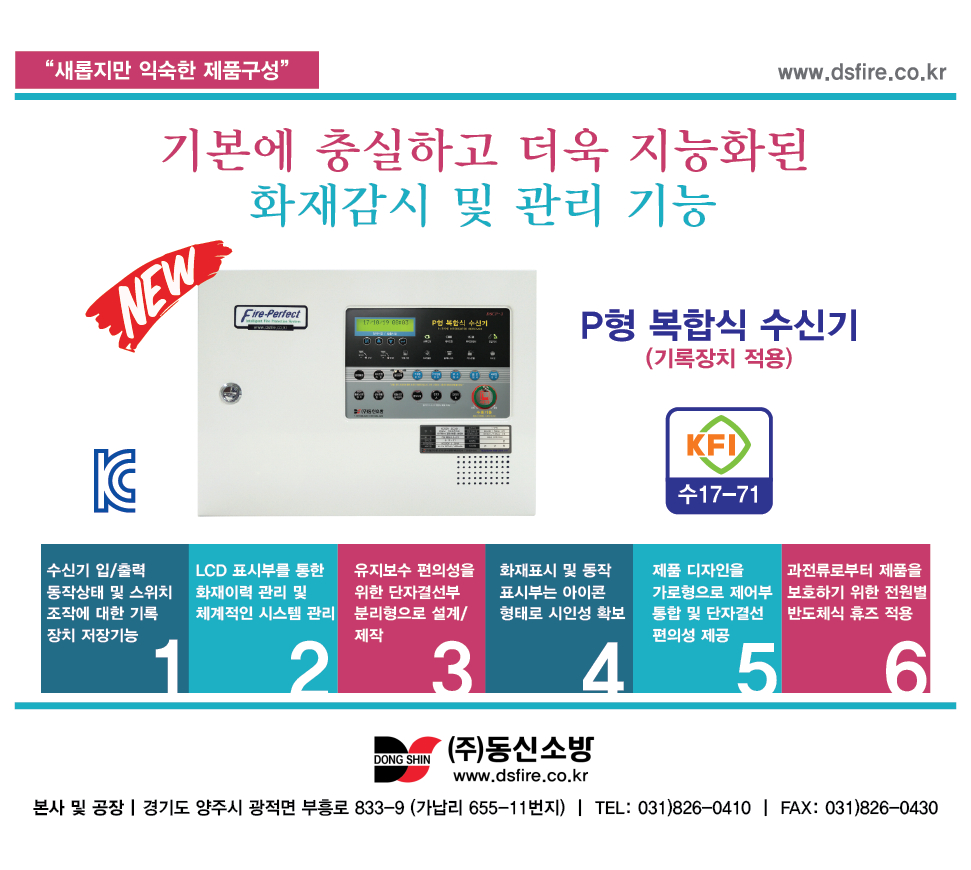

신규 개정된 수신기 정보(수17-71)

*신형제품   : 370 x 280 x 75mm
*구형(단종) : 250 x 360 x 85mm

http://dsfire.tistory.com/234

P형 복합식 수신기 - 제품 출시 (모듈러수신기) - 수신기 기록장치

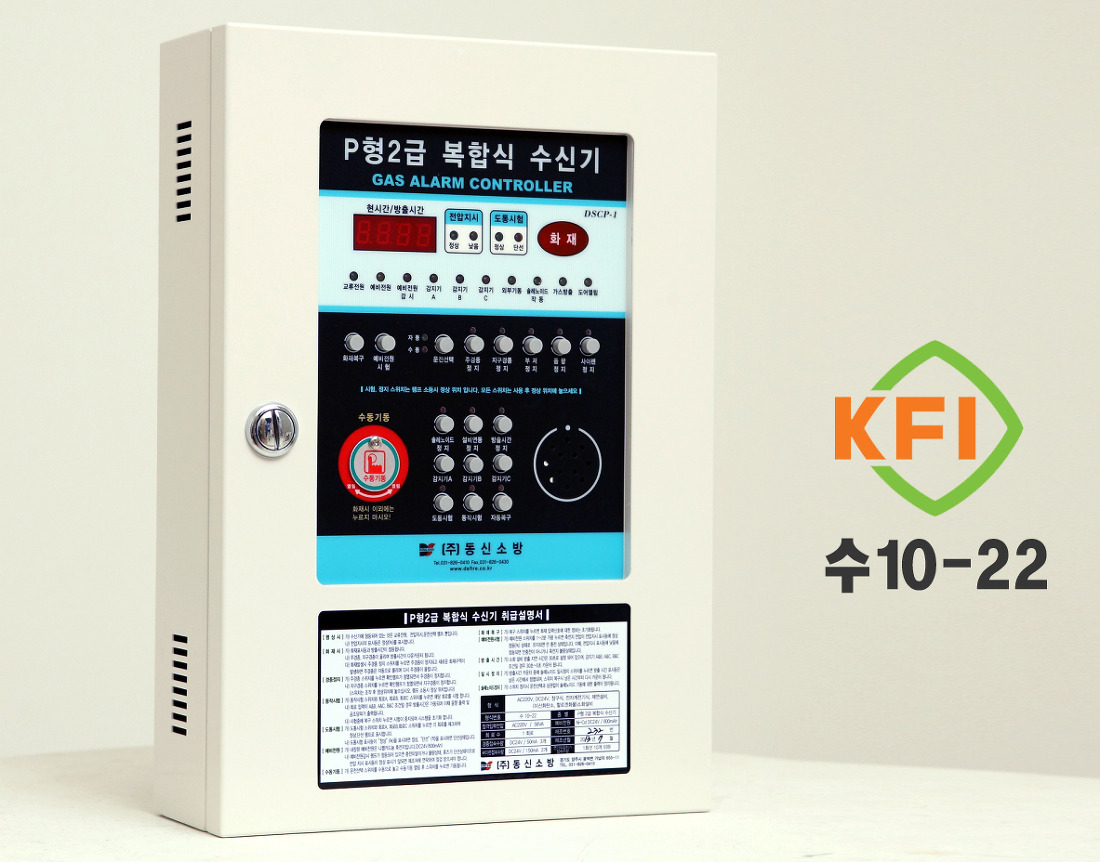

-제품명 : P형2급복합식수신기(수10-22)  : KFI 형식승인품



-모델번호 : DSCP-1





-형식승인번호 : 수10-22



*제품 취급설명서 및 단자결선도*









기타 문의는 당사로 연락 바랍니다..







[화재 이력 코드 확인]





F-AB //감지기A+B작동

F-AC //감지기A+C작동

F-BC //감지기B+C작동

F-EA //외부기동(수동조작함)

F-nA(FA) //수동기동(수신기전면)

F-SP(DA) //압력스위치(솔레노이드 기동 후 신호입력)

F-DP(DB) //강제 압력 스위치



XXXXX(Hex)  코드값



 FS.05   //   TIME









EEPROM-15 Buffer  -->   Chip_ISP 15   ALL-30EA

































-FP-               FS05   방출시간

P형복합식 수신기-현재시간설정 방법 - (동신소방)



https://youtu.be/hDUVvkM16w8









































중계기 무전압 이보접점 연동시 A , B , C , M , G











압력스위치 양단에 절대 "종단저항" 연결하지 마십시요.







감지기  작동시 전압 DC24V 전압 테스트



1- DC전압이 4~5v 나올경우 : 감지기 작동시 (단자쪽 감지기 쪽 동일)
                    1.8mv(즉 0v)나올경우 : 감지기쇼트,발신기 누름버튼 눌럿을때(램프점등후 화재발생)



2- DC24V  나올경우 : 감지기 종단저항 미처리 (10K옴) ,  감지기 단선시

3- 정상적인 상태 : 감지기 DC24V 테스터기 체크시 약 21~22V  전압이 뜬다 (종단저항 연결)









본 중계기를 사용시 부수신기 연동부(무전압이보접점) 를 감지기 입력부에 연결합니다.. (출력 단자는 미사용)



















"수신기 시간설정방법"

http://www.dsfire.co.kr/bbs/board.php?bo_table=file01
