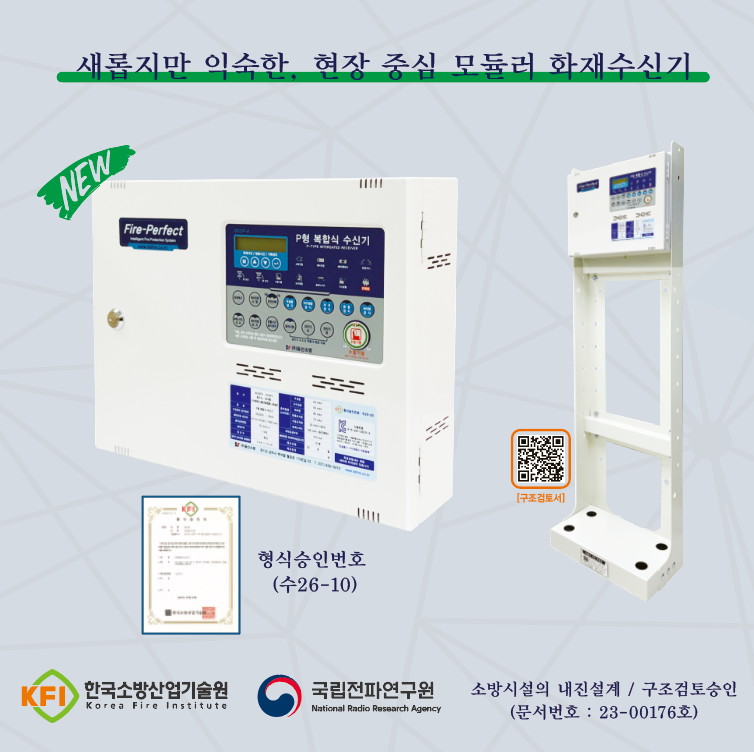

P형 복합식 수신기 - 제품 출시 (모듈러수신기) - 수신기 기록장치







"P형 복합식 수신기 - 제품 출시 (모듈러수신기) - 수신기 기록장치"

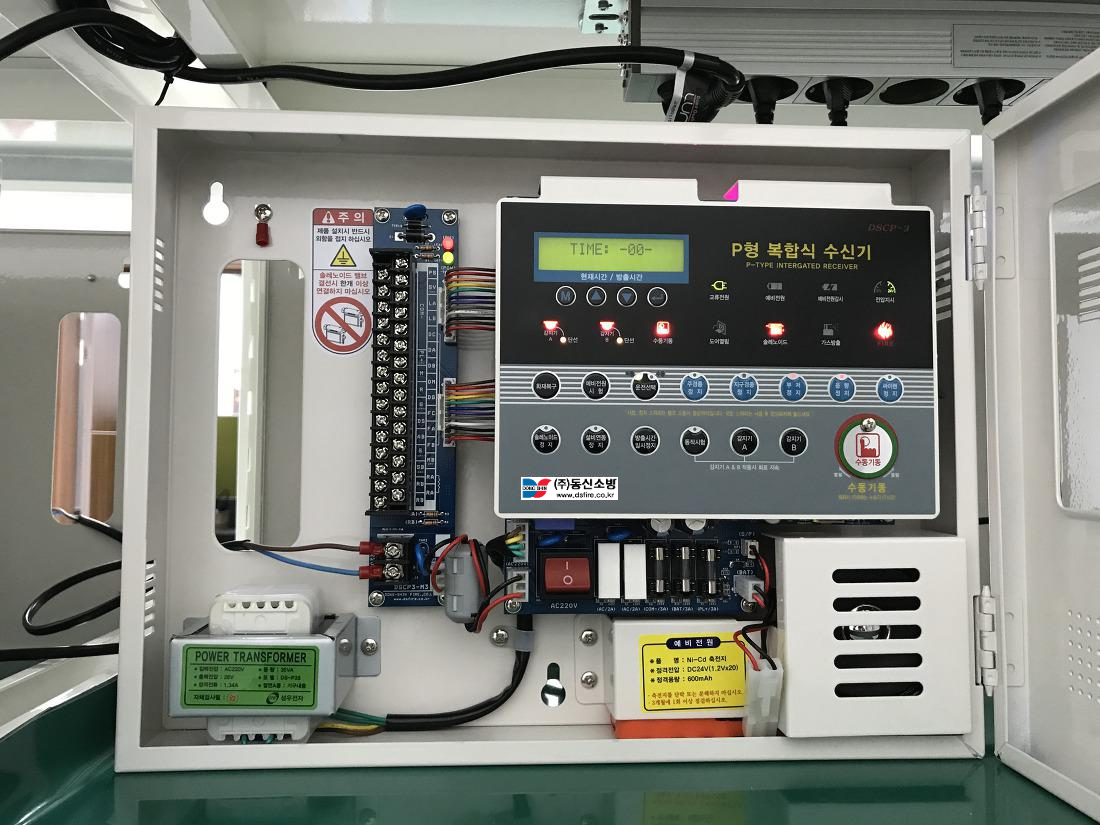

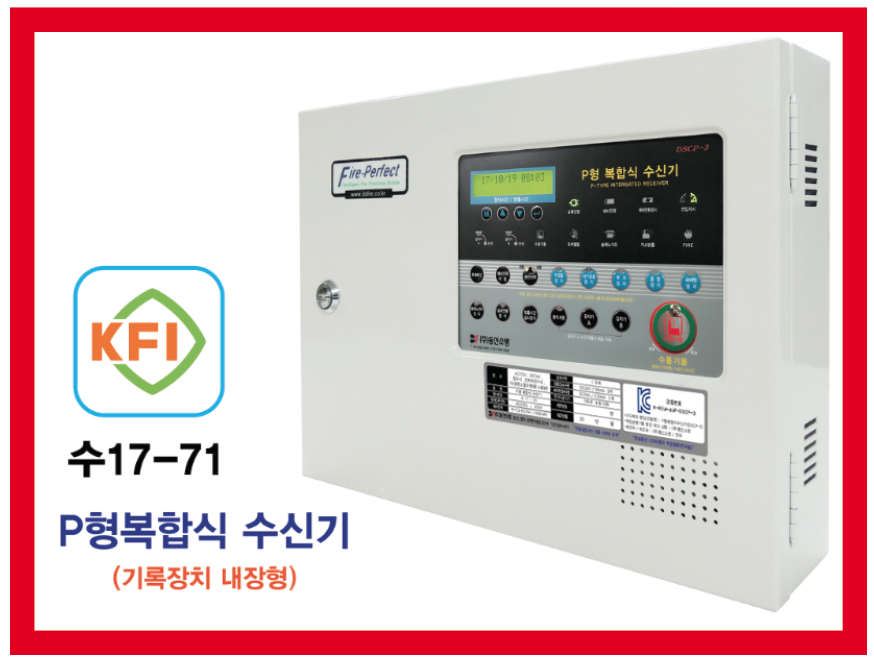

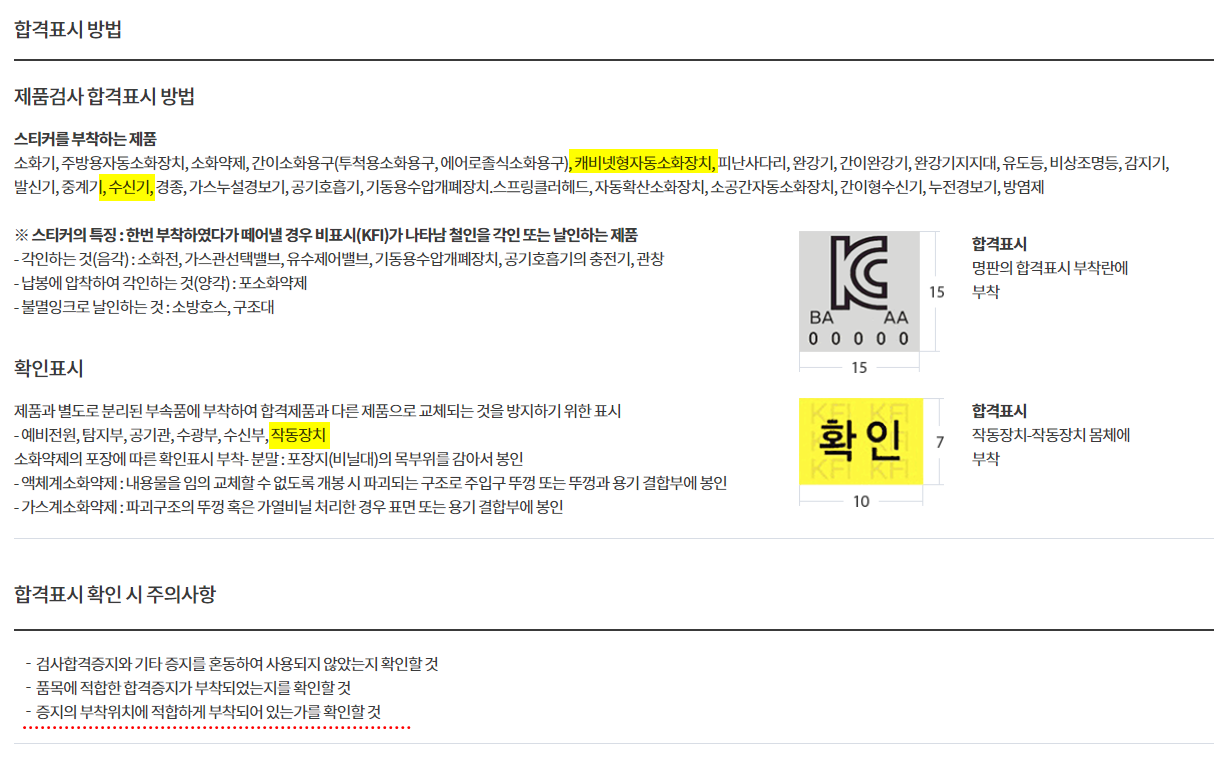

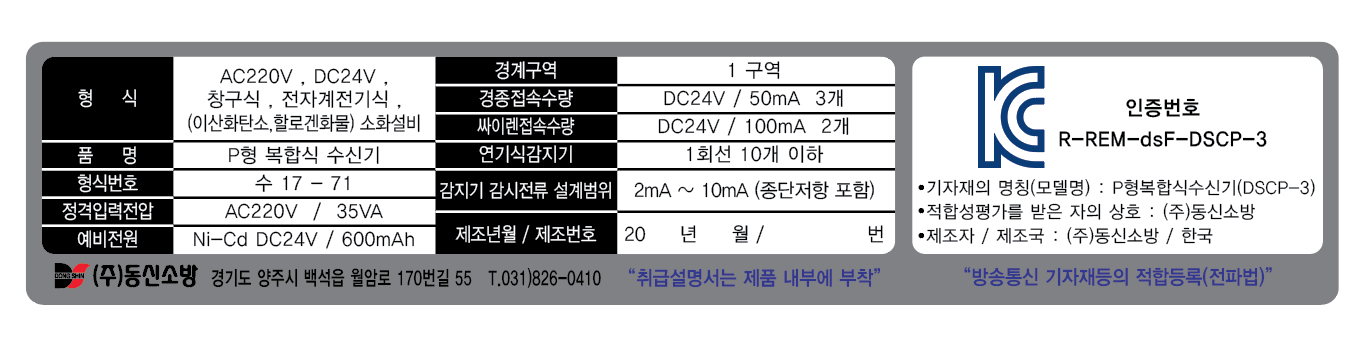

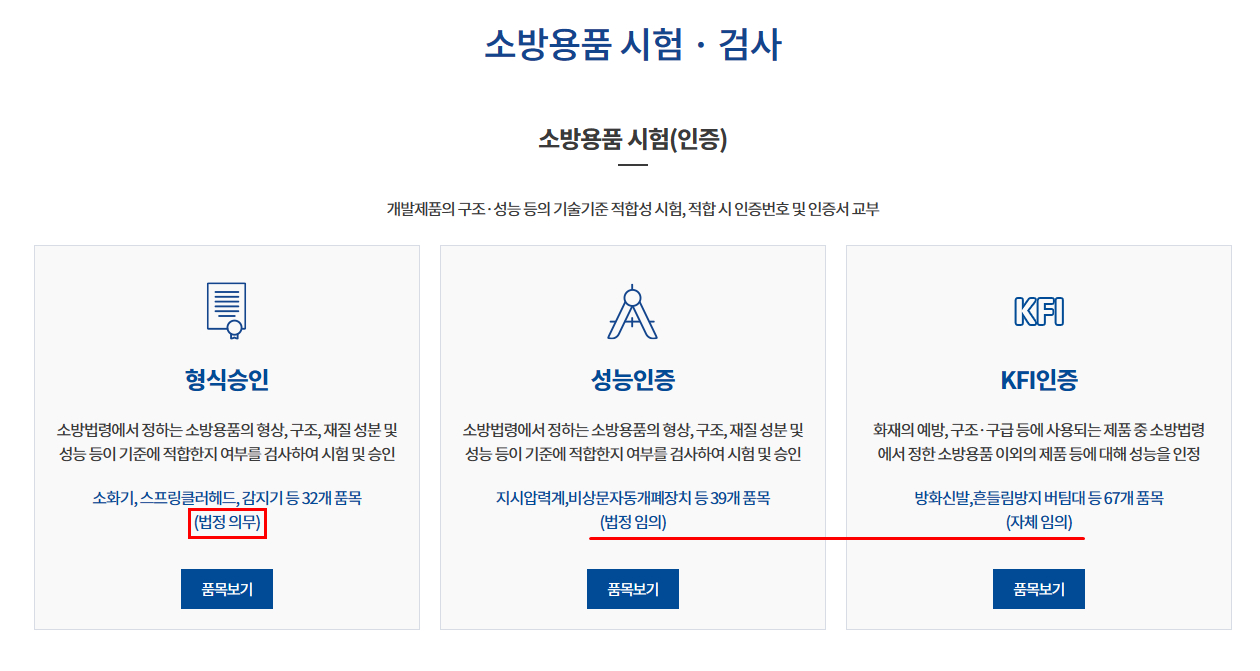

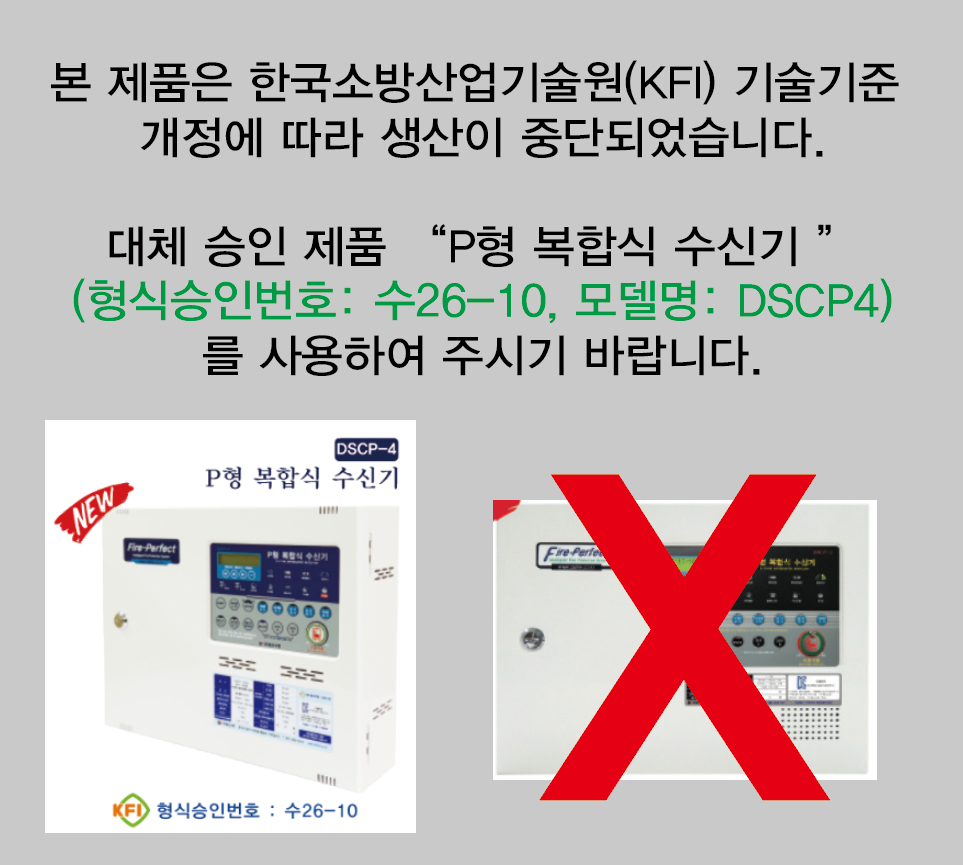

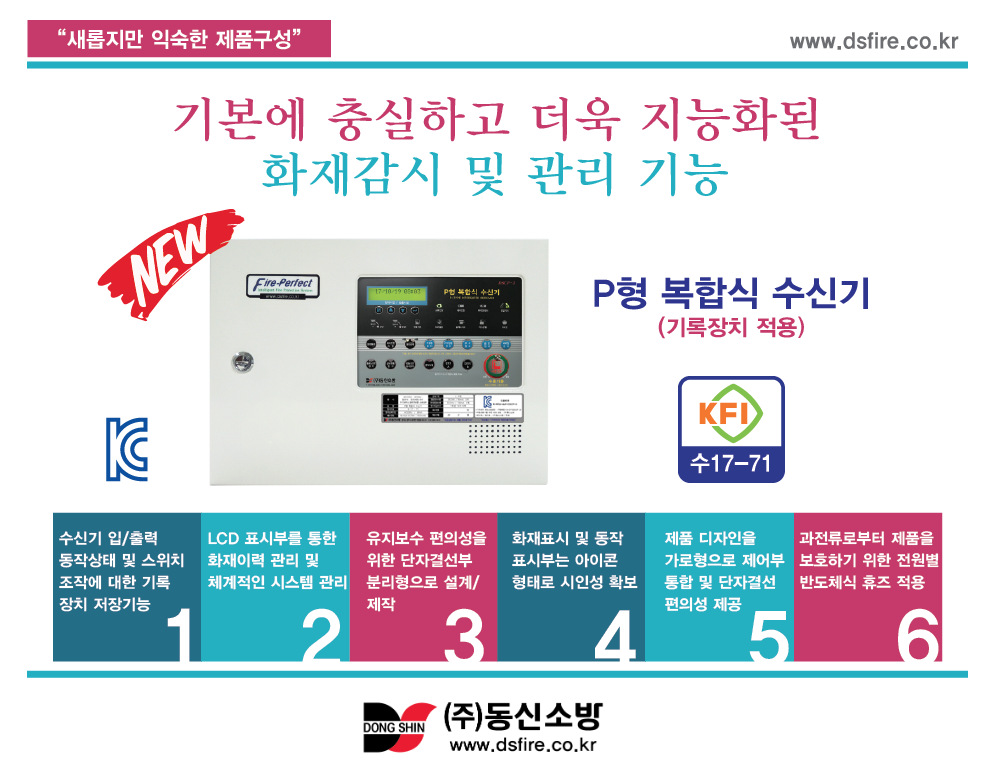

-제품명 : P형 복합식 수신기(수17-71)  : KFI 형식승인품-형식승인번호 : 수17-71
-형식승인일자 : 2017.09.26
-모델번호 : DSCP-3

*신형 제품  (DSCP-3)  :  370 x 280 x 75mm
*구형(단종) (DSCP-1)  :  250 x 360 x 85mm



취급설명서

DSCP3(20171020).pdf
13.45MB





형식승인서





형식승인서-P형복합식수신기(수17-71).pdf
다운로드

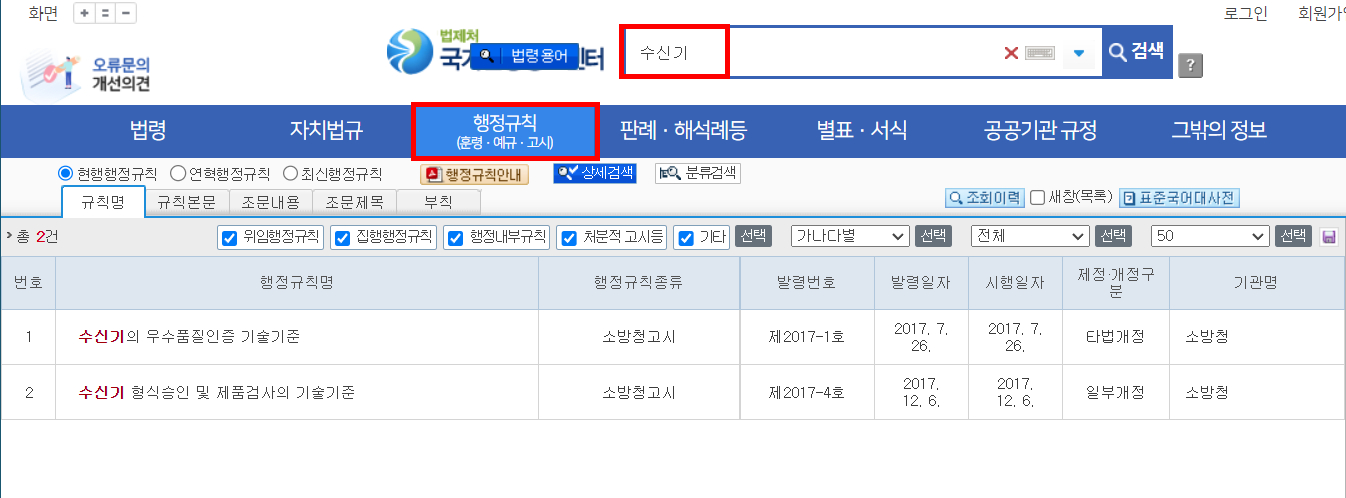

https://www.law.go.kr/lbook/lbInfoR.do?lbookSeq=85433&FSort=100

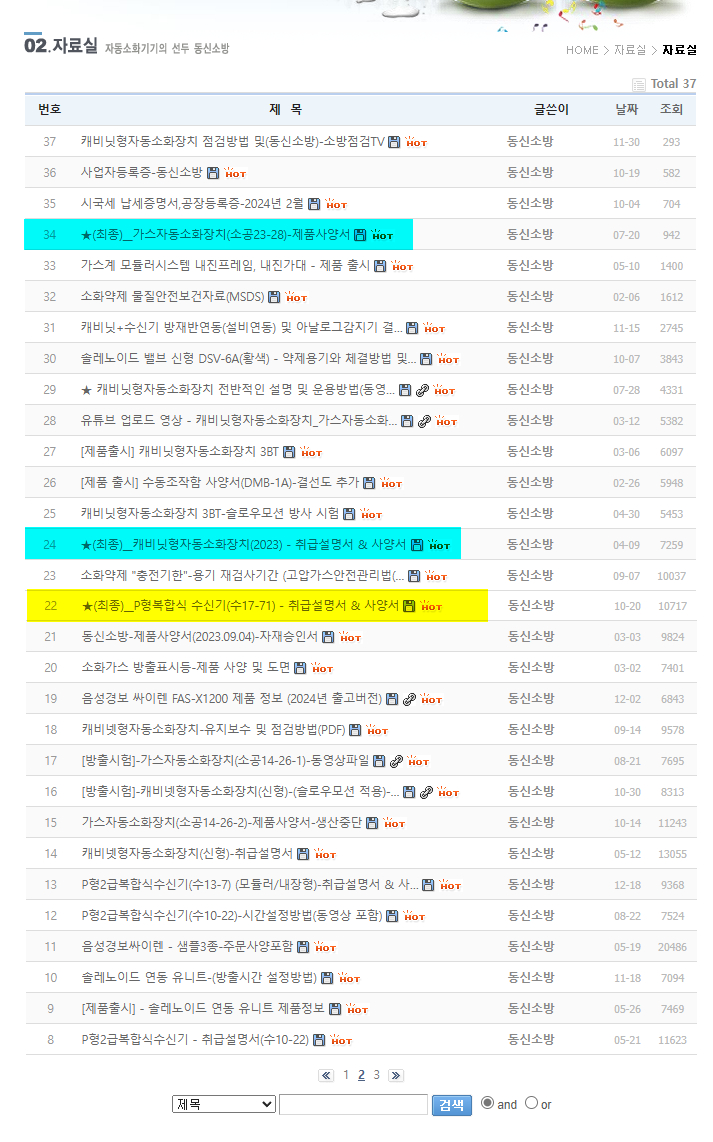

http://www.dsfire.co.kr/bbs/board.php?bo_table=file01



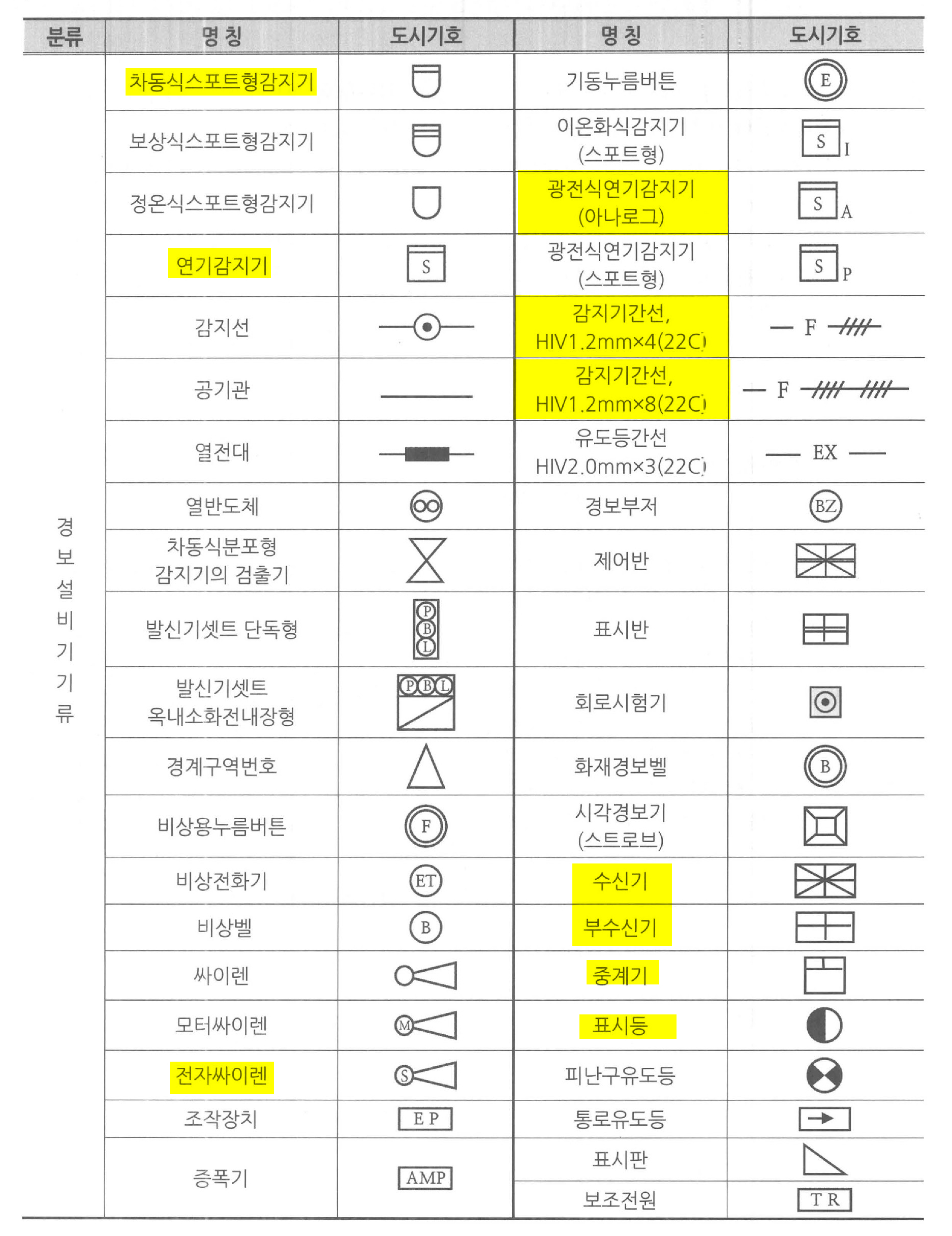

화재 수신기



*수신기란, 감지기나 수동조작함에서 발하는 화재신호 또는 수동기동에서 발하는 신호를 직접 수신하여 관계인에게 경보하여
주는 역활을하며, 방재반 연동 및 부가적인 기능은 설치 조건에 따라 사용 가능합니다.

*솔레노이드 밸브 출력에 대한 보호 회로 H/W , S/W 이중보호 장치로 구성되며, 발생된 오류 코드는 LCD 창에 출력합니다.

*화재시 경보 : 주경종, 지구경종, 싸이렌, 부저, 음성경보(한국어)가 출력되며, 개별 정지스위치를 이용해서 정지 가능합니다.

*기록장치 화재이력 메모리 저장 기능(최대 1000개) , 전원상태를 포함한 스위치 조작 및 입/출력상태 저장 (LCD 출력을 통한 개별관리 가능)

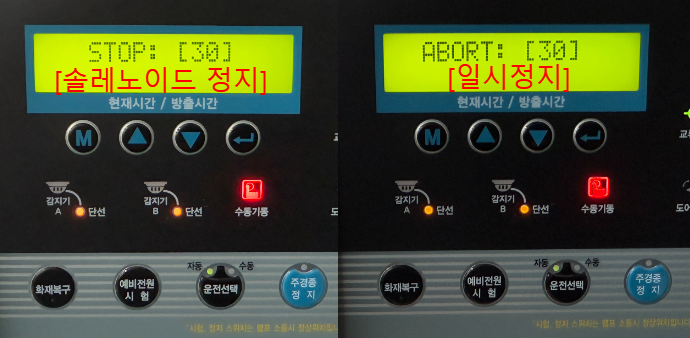

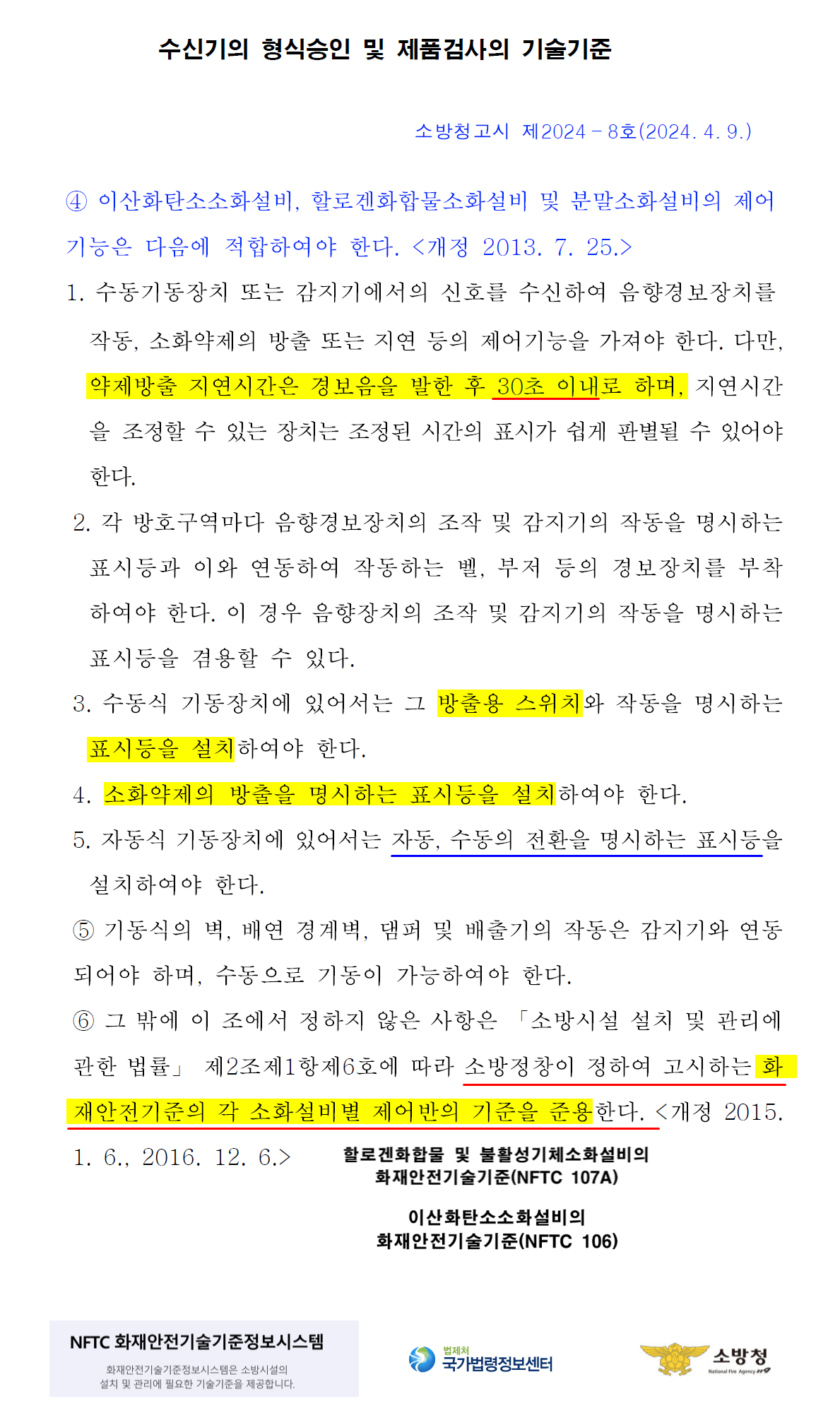

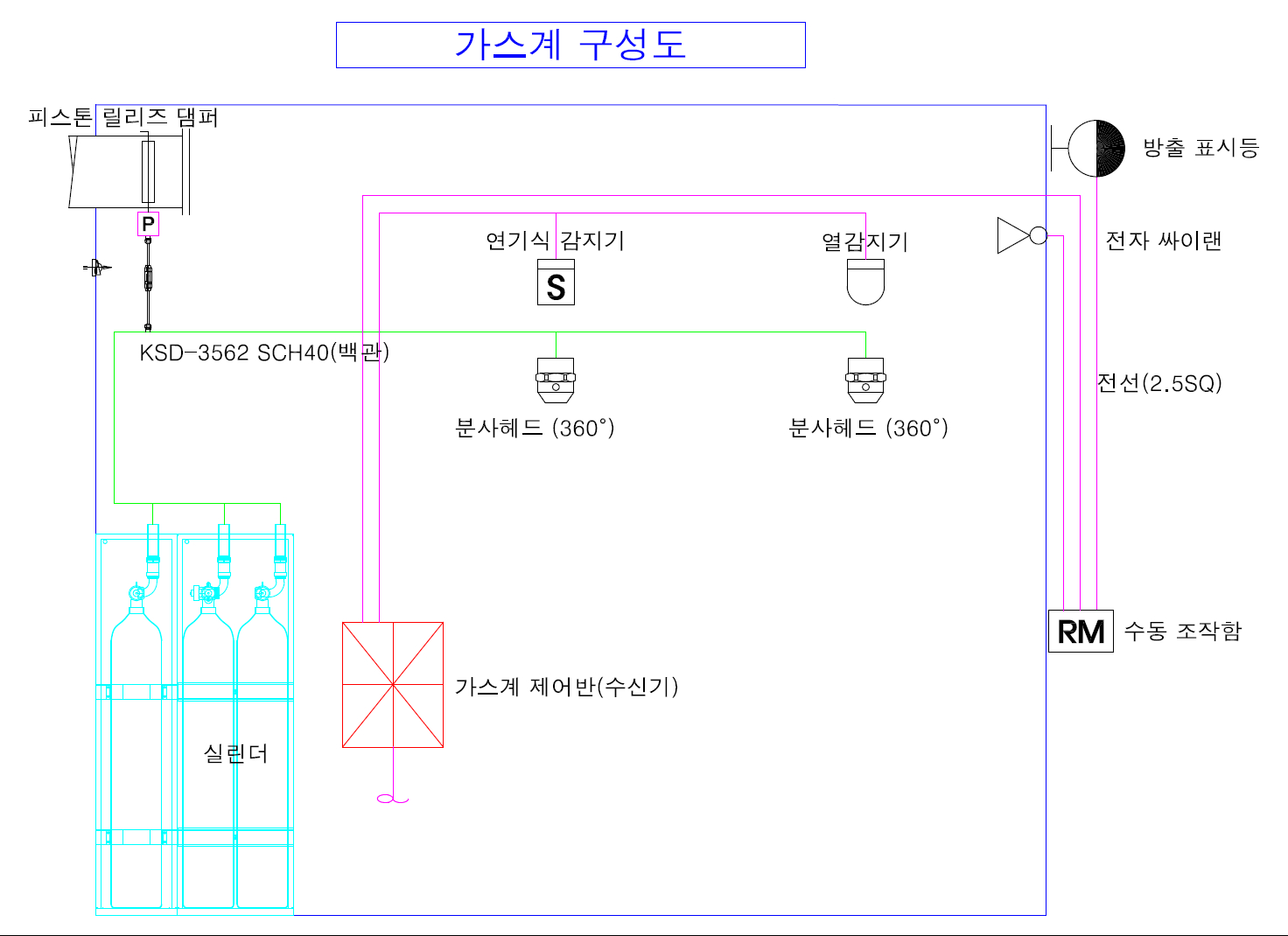

*방출시간 설정은 최대 30초까지 설정 가능하며, 10초 단위로 설정 가능. (제품 출고시 30초 설정)

*설비연동은 단자대에서 A,B 접점을 선택해서 사용할수 있도록 설계하여, 설비연동에 대한 개별“정지 스위치”를 포함.

*과전류로부터 제품을 보호하기 위한 AC, DC, PL+, COM-  FUSE는 별도로 사용하며, 정전압 DC24V , DC5V 또한 FUSE(PS) 적용.

*외선 결선 단자부는 유지보수의 편의성의 위해 분리 가능하며, 현장에서 시공/결선의 편의성을 위한 단자배열.

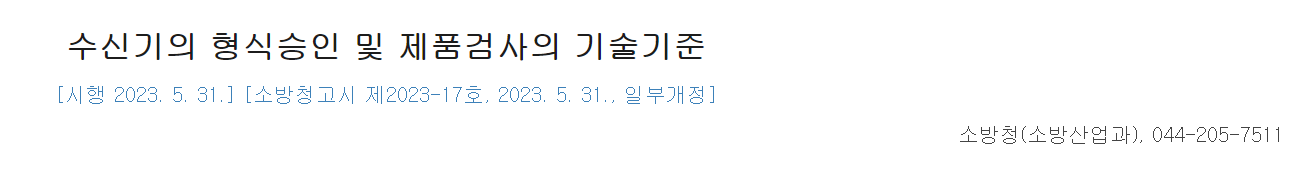

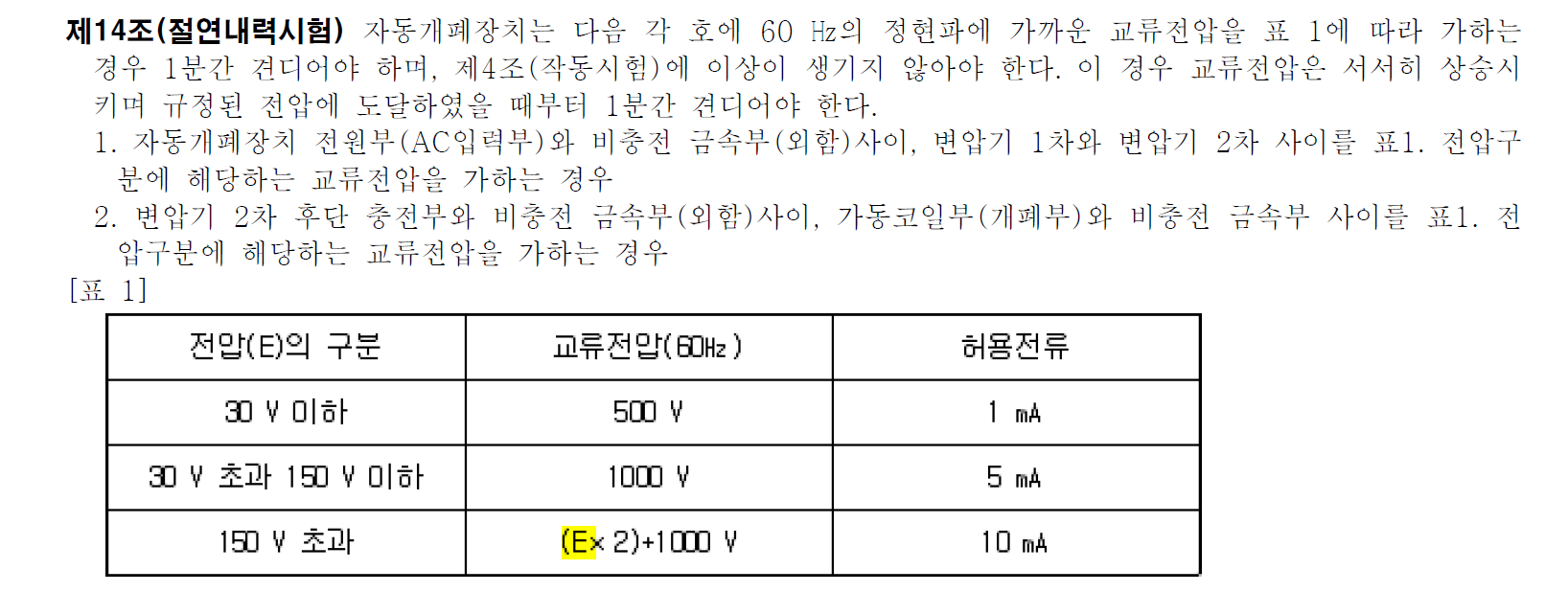

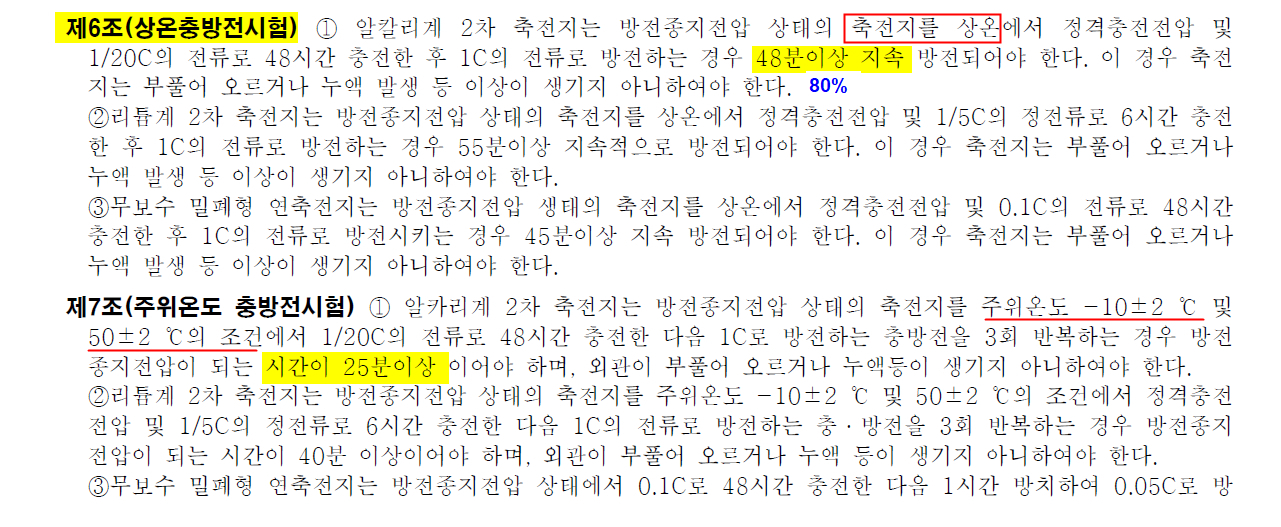

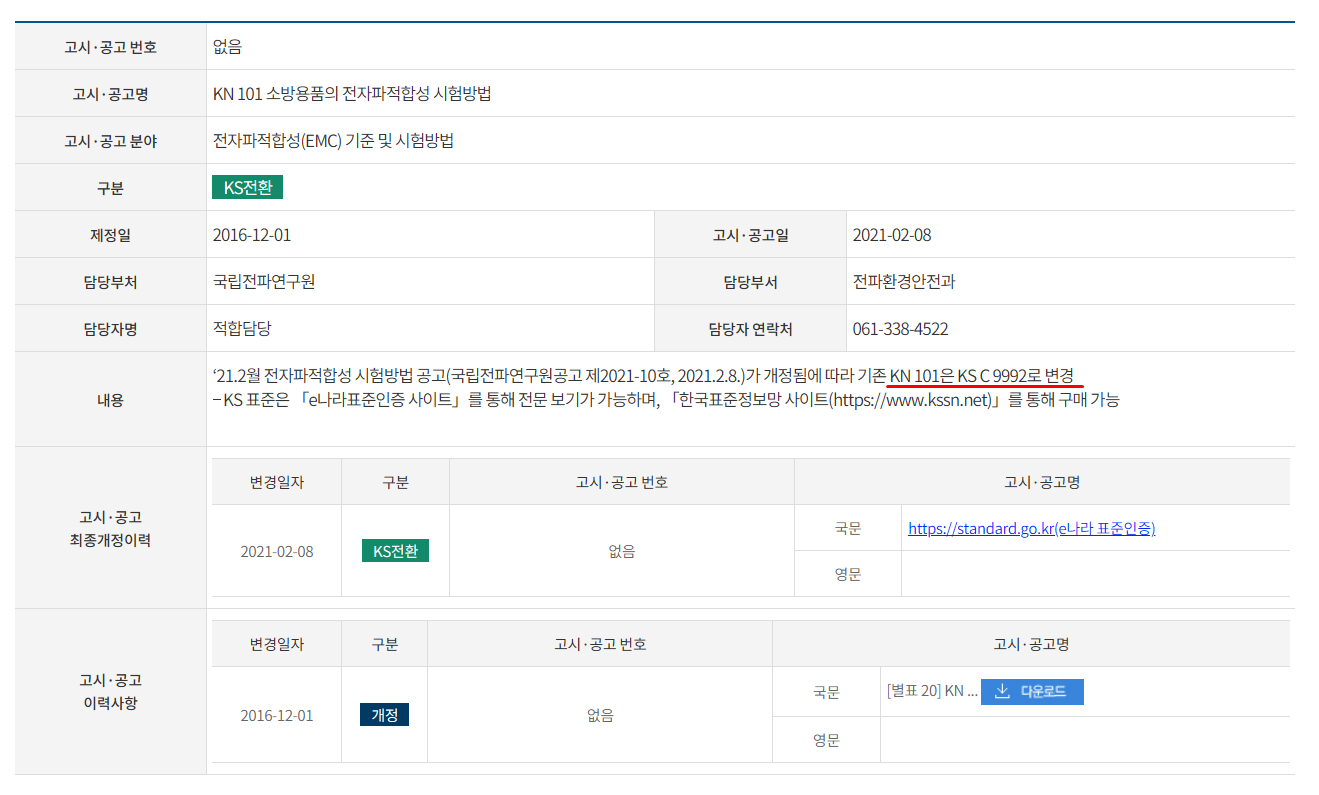

검정기술기준

 "P형복합식수신기" 란 감지기 또는 P형발신기로부터 발하여지는 신호를 직접 또는 중계기를 통하여 공통신호로서

수신하여 화재의 발생을 당해 소방대상물의 관계자에게 경보하여 주고 자동 또는 수동으로 옥내·외소화전설비,

스프링클러설비, 물분무소화설비, 포소화설비, 이산화탄소소화설비, 할로겐화물소화설비, 분말소화설비, 배연설비 등의

가압송수장치 또는 기동장치 등을 제어하는(이하 "제어기능"이라 한다) 것을 말한다.





 “기록장치” 란 수신기의 화재신호, 고장신호 및 수신기에 접속된 타 기구에 대한 외부배선으로의 신호 등을 저장할 수 있는 것을 말한다.


제17조의2(기록장치) 수신기의 기록장치는 다음 각 호에 적합하여야 한다. <신설 2016. 1. 11.>
  1. 기록장치는 999개 이상의 데이터를 저장할 수 있어야 하며, 용량이 초과할 경우 가장 오래된 데이터부터 자동으로 삭제한다.
  2. 수신기는 임의로 데이터의 수정이나 삭제를 방지할 수 있는 기능이 있어야 한다.
  3. 저장된 데이터는 수신기에서 확인할 수 있어야 하며, 복사 및 출력도 가능하여야 한다.
  4. 수신기의 기록장치에 저장하여야 하는 데이터는 다음 각 목과 같다. 이 경우 데이터의 발생시각을 표시하여야 한다.
    가. 주전원과 예비전원의 on/off 상태
    나. 경계구역의 감지기, 중계기 및 발신기 등의  화재신호와 소화설비, 소화활동설비, 소화용수설비의 작동신호
    다. 수신기와 외부배선(지구음향장치용의 배선, 확인장치용의 배선 및 전화장치용의 배선을 제외한다)과의 단선 상태
    라. 수신기에서 제어하는 설비로의 출력신호와 수신기에 설비의 작동 확인표시가 있는 경우 확인신호
    마. 수신기의 주경종스위치, 지구경종스위치, 복구스위치 등 기준 제11조(수신기의 제어기능)을 조작하기 위한 스위치의 정지 상태
    바. 가스누설신호(단, 가스누설신호표시가 있는 경우에 한함)

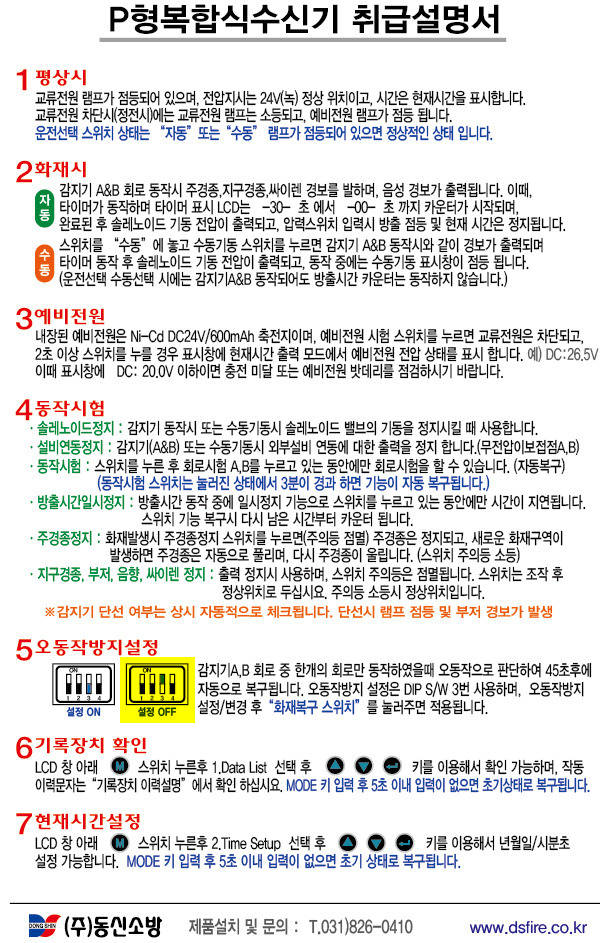

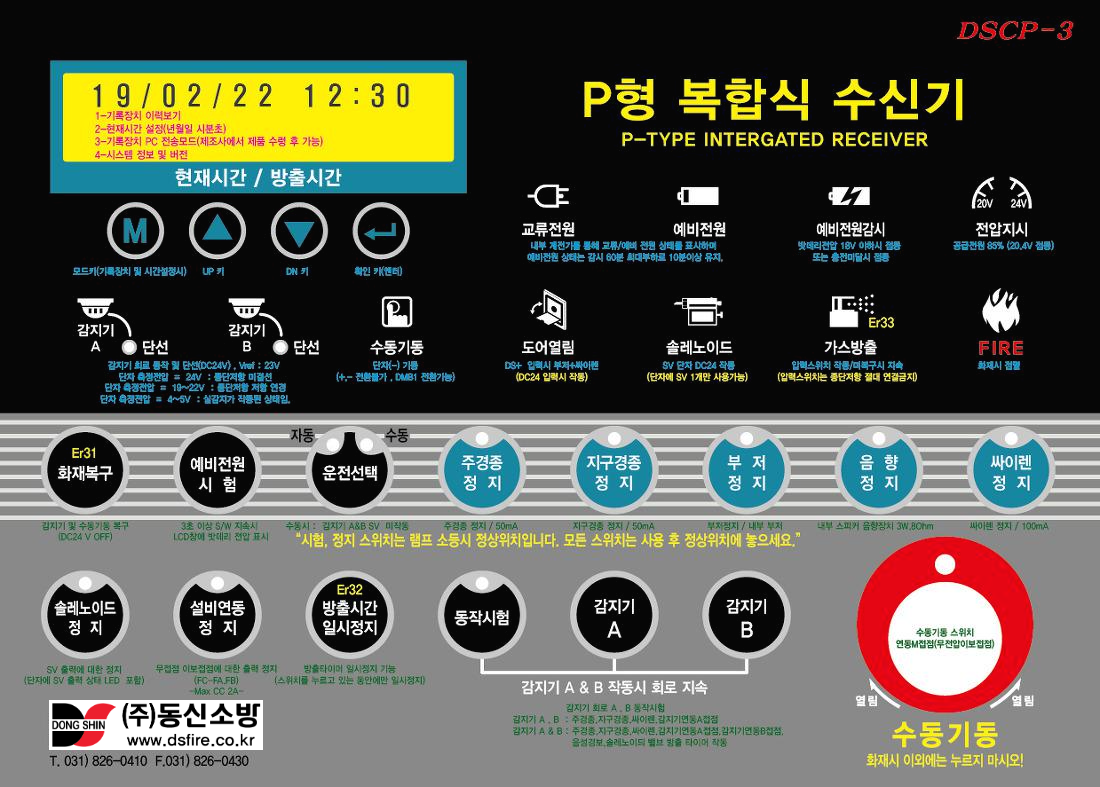

*첨부파일 :   P형복합식수신기(DSCP-3)-취급설명서 부착용(고해상도) - 출력용으로 사용바랍니다.



http://nftc.nfire.go.kr/kor/korea/codeContentView.do?codeId=NFTC_0000000053



화재안전기술기준정보시스템

코드정렬 코드정렬 개정일순 대분류순 코드번호순 코드명순 조회순 조회

nftc.nfire.go.kr

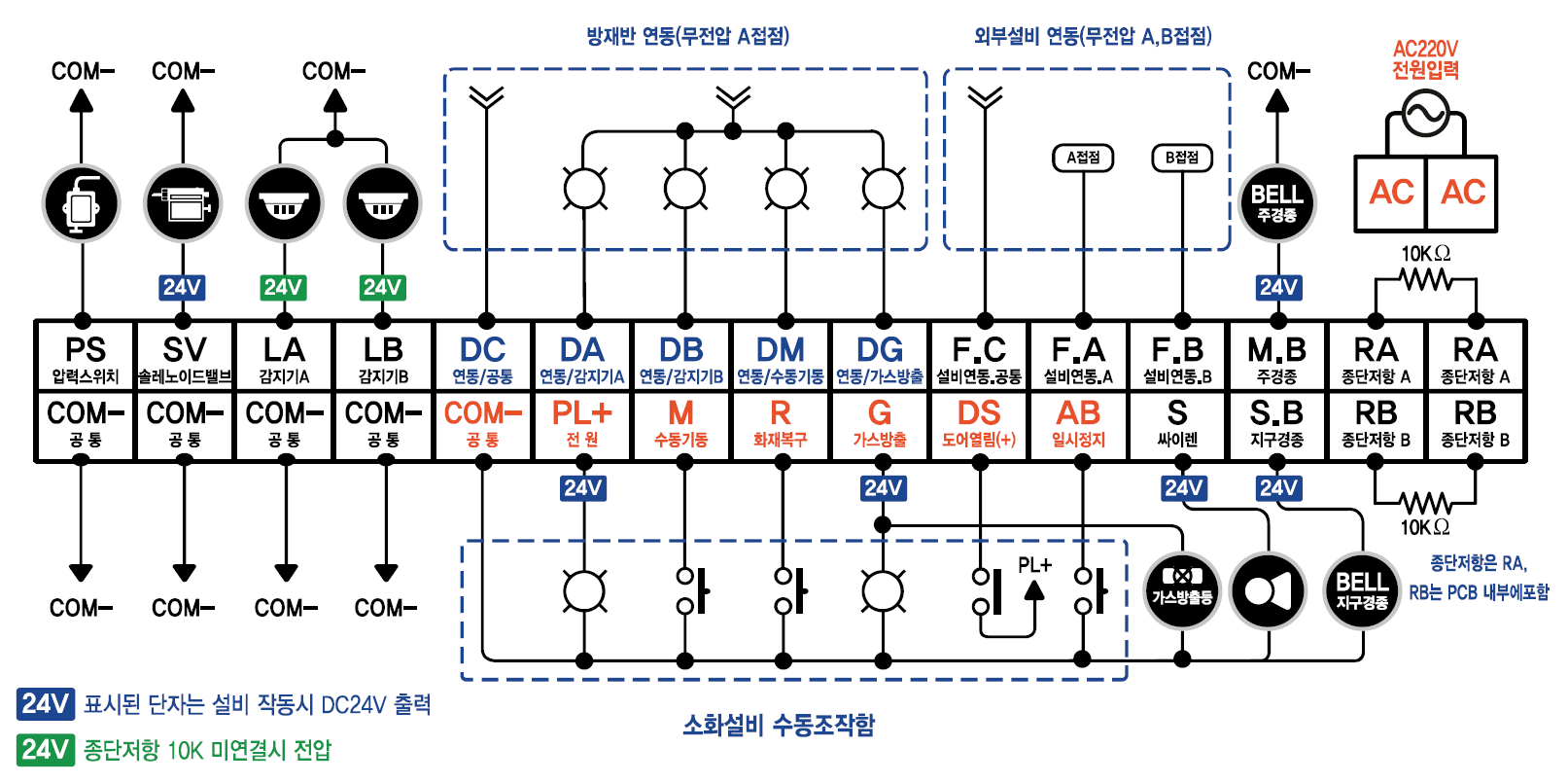

AC    ,    AC   ,   COM-   ,   BAT   ,    PL+

AC    ,    AC   ,   COM-   ,   BAT   ,    PL+



 동방전자 수동조작함 사용시 DS+ 호환불가 결선금지!!!













-------------------------------------------------------------------------------------------------------------------------------------



*A/S 문의 및 확인 사항*



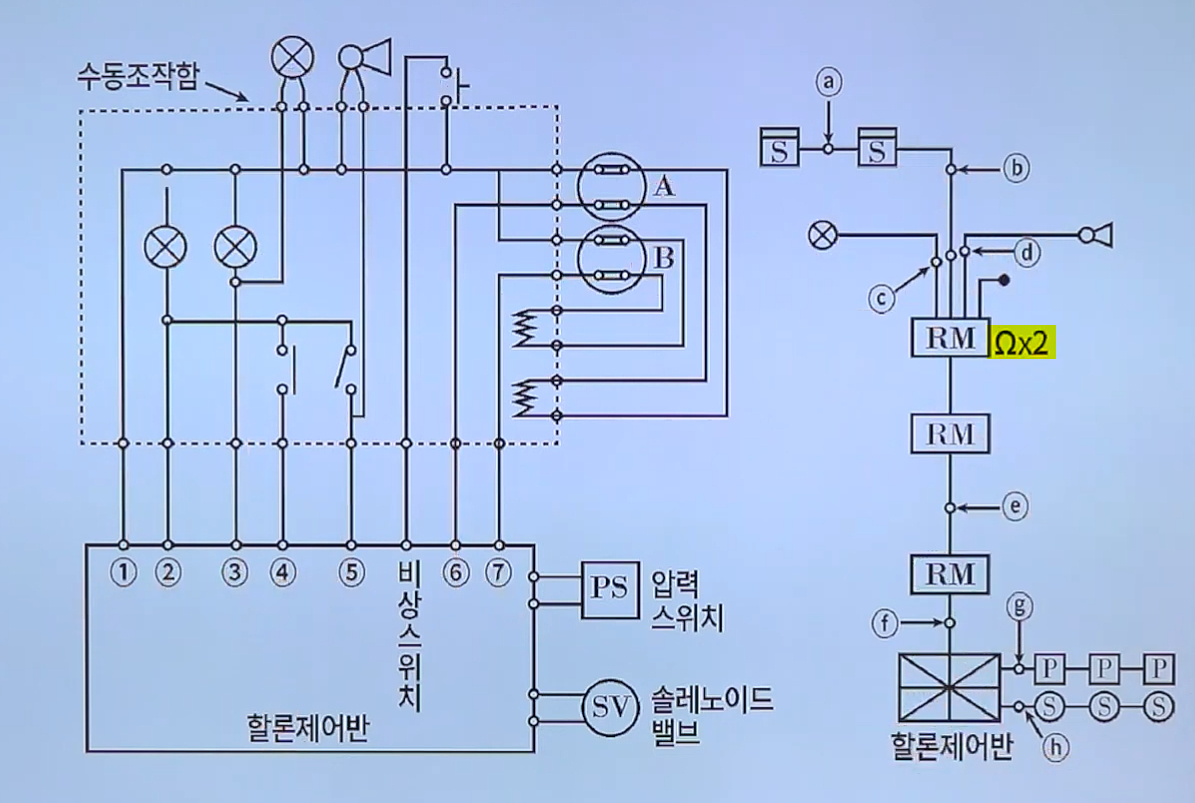

1. 수신기 전면 동작시험시 A 또는 B 작동시 작동복구(감지기 작동시는 지속)  , A&B 조건시 회로 지속함.



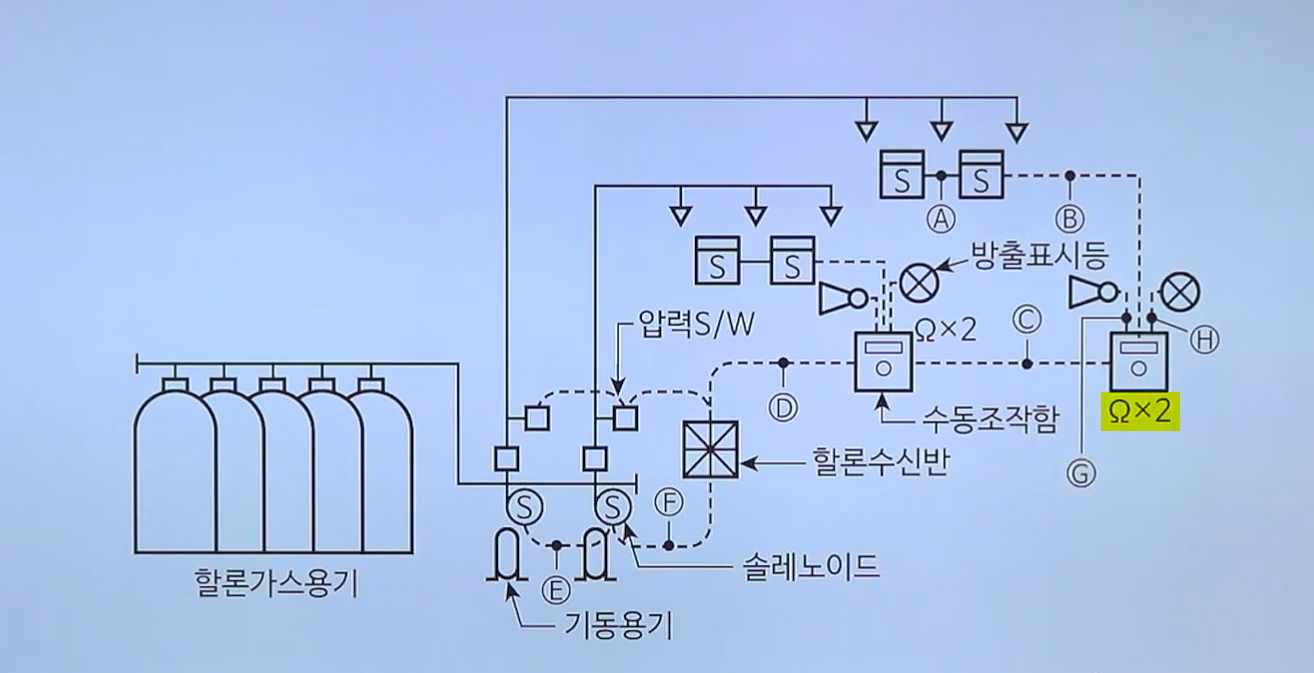

2. 압력스위치 양단에 절대 "종단저항" 연결하지 마십시요. (복구 하더라도 저항 통해 압력스위치 동작 --->  가스방출 계속점등)

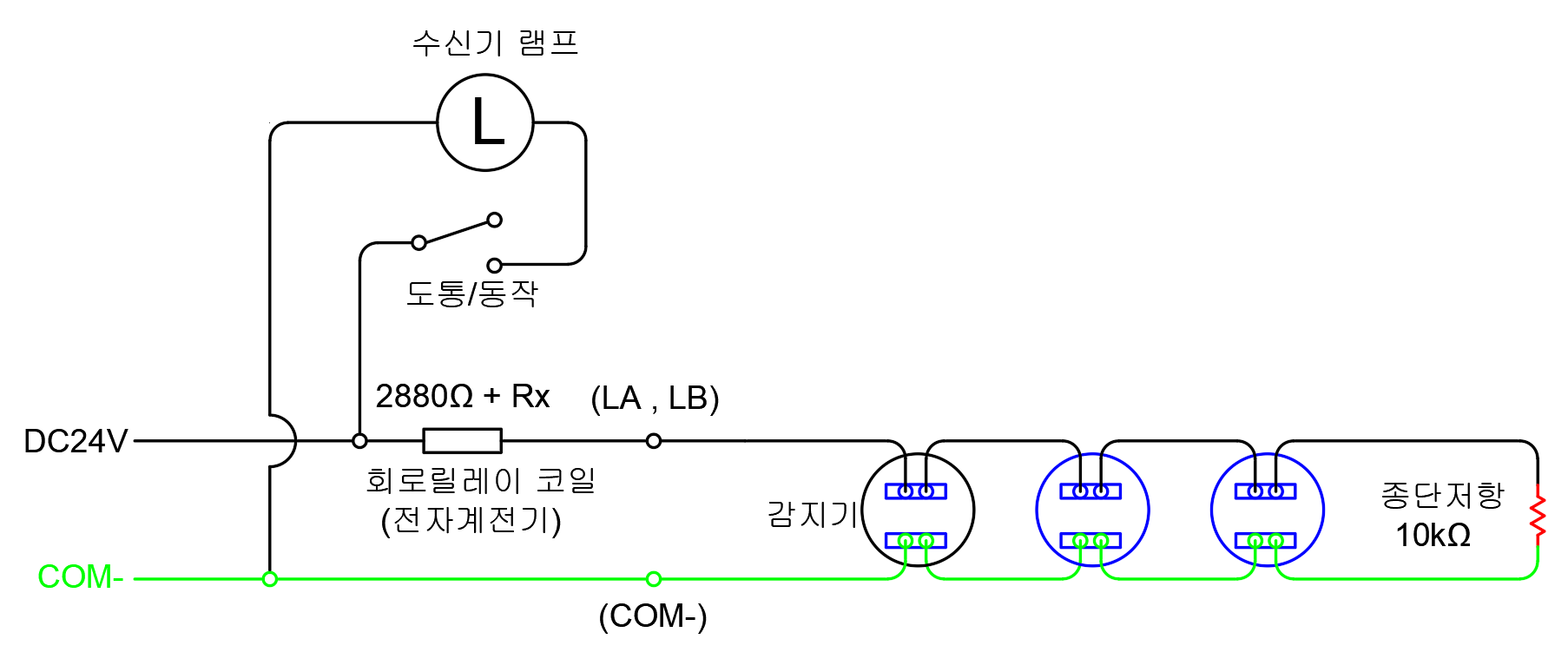

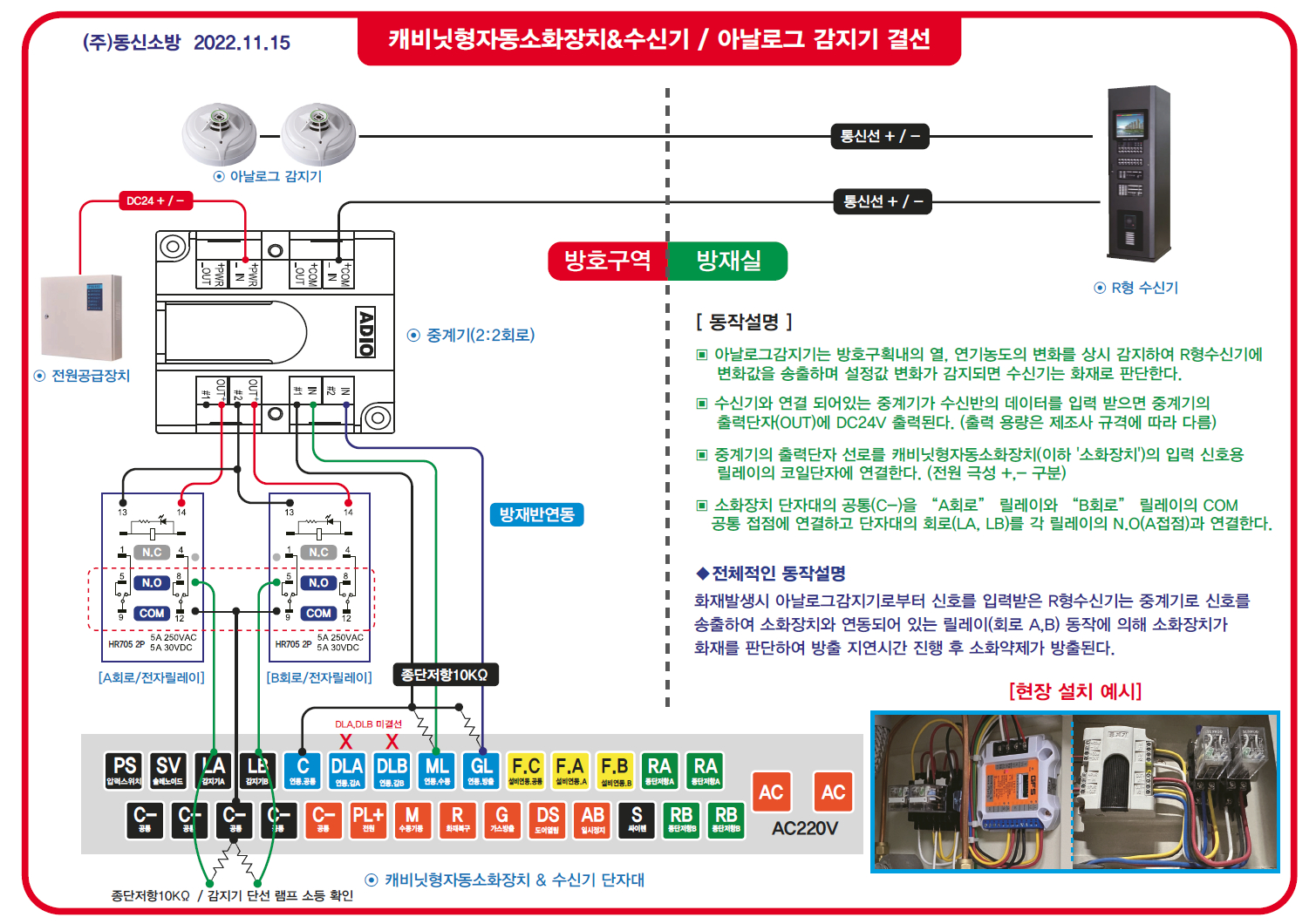

3.감지기  작동시 전압 DC24V 전압 테스트

   -DC전압이 4~5v 나올경우 : 감지기 작동시 (단자쪽 감지기 쪽 동일)
         즉 0v , mv 나올 경우 : 감지기 쇼트

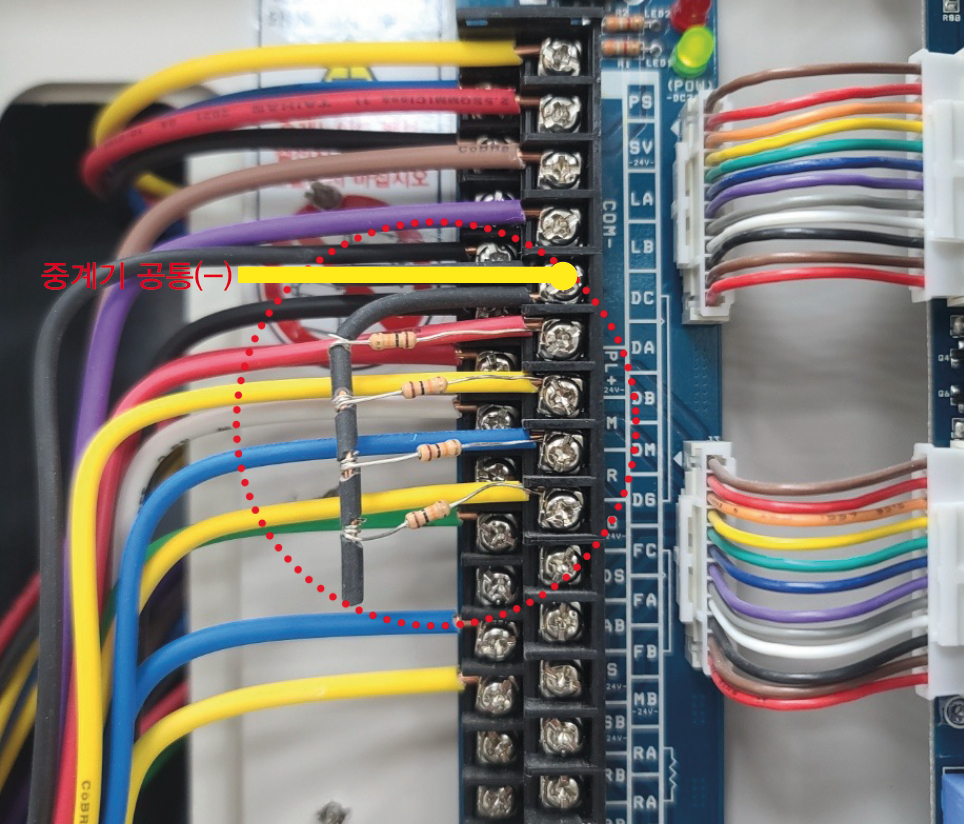

  -DC24V  나올 경우 : 감지기 종단저항 미처리 (10K옴) ,  감지기 단선시

  -정상적인 상태 : 감지기 단자 멀티메터로 측정시 약 21~22V  전압이 측정.  (24V 측정시 종단저항 연결할것 )

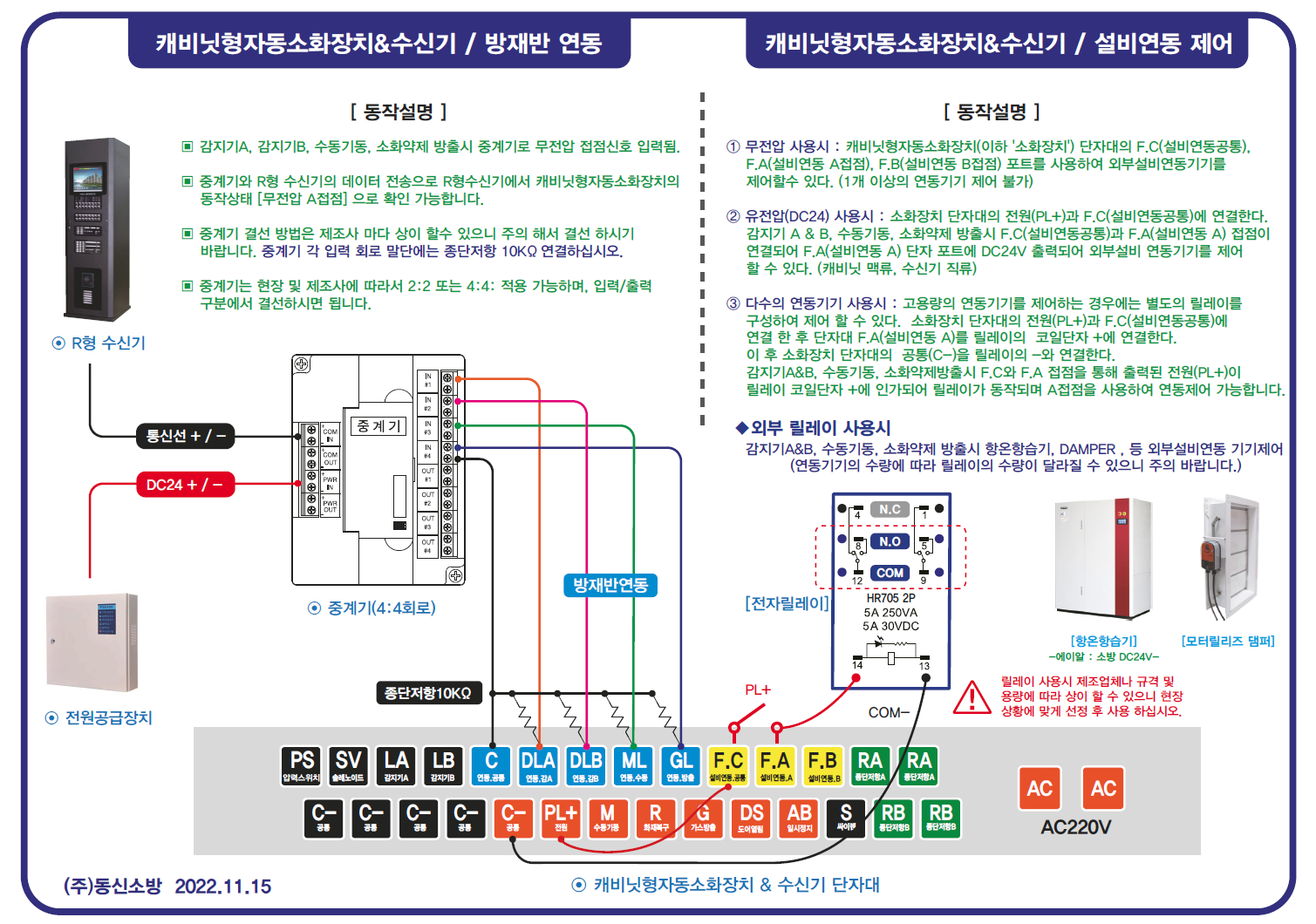

4. 무전압이보접점은  방재방 연동 ,  설비 FAN 연동으로 부분해서 사용 (감지기A ,감지기B , 수동기동 , 가스방출)

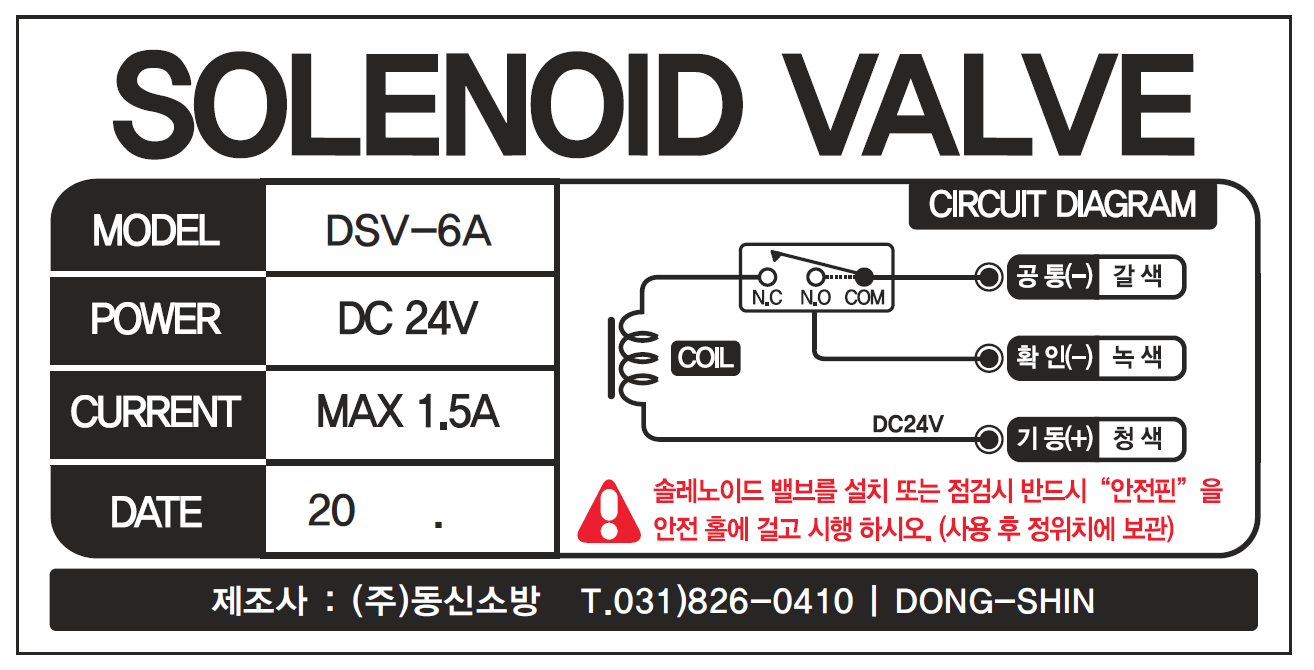

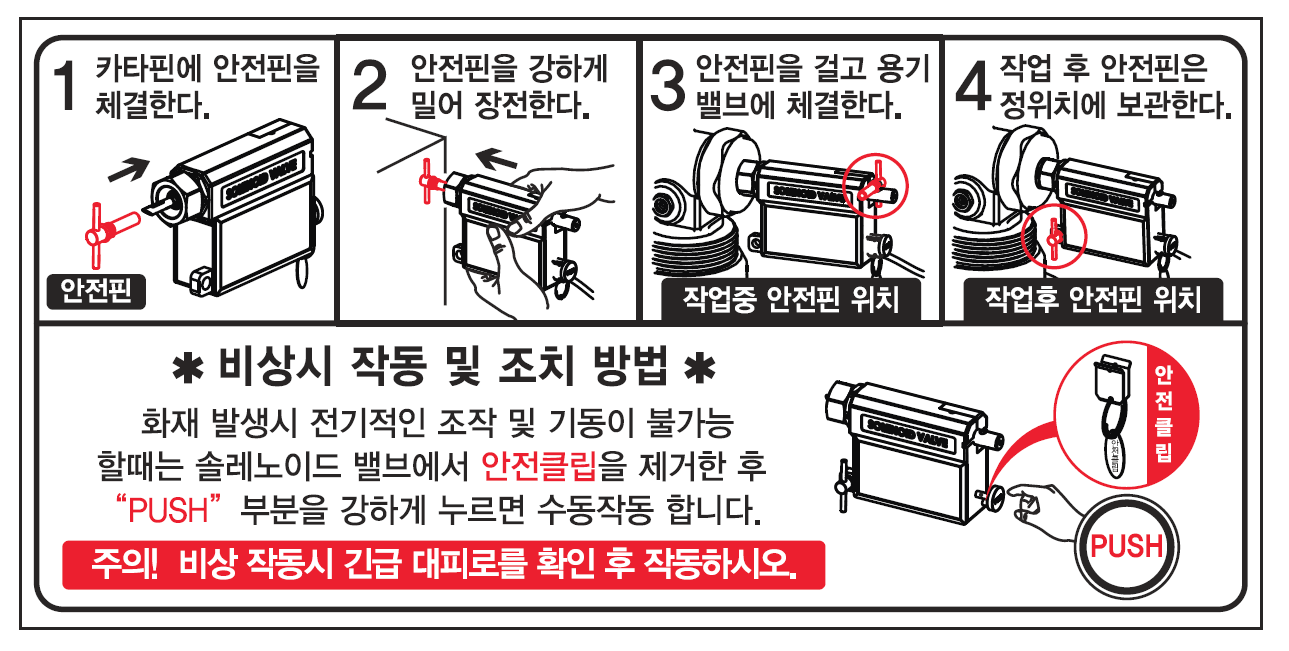

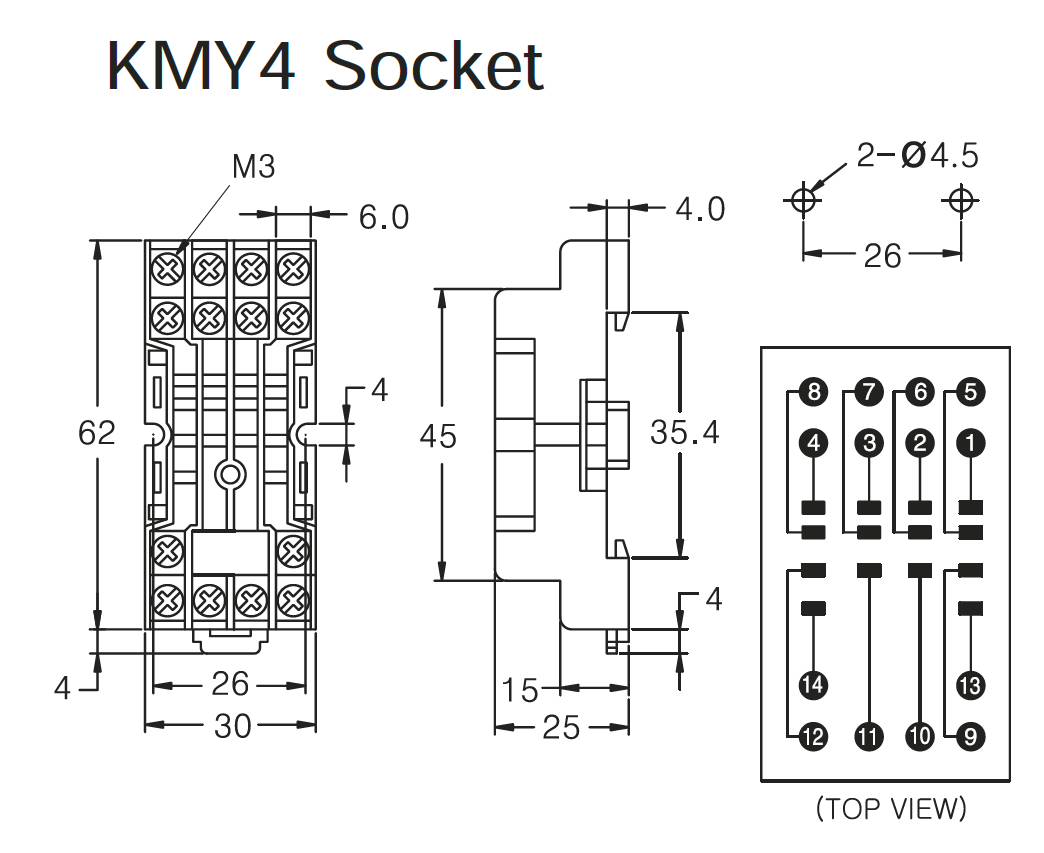

5. 솔레노이드 밸브 결선시 한 개만 연결 한것.  SV RY.8 - RY7  충격



6. 2019년 제품 F 적용 / 예비품 적용



7. LCD 창 OFF 시  통신라인 , PL+ 전압 확인



8. 전면 "예비전원 시험시"  싸이렌 출력 증상  > DS+  호환성 주의!!



9. DC24.5V  :  10K /  21~22V  ,   5K / 19V   ,   Vref 23.0V



2.88K & 2.2K = 1247   (동작시 13mA 1884옴)

Fire : 8.4V (1884-1247 = 637옴)



10. 화재 수-8.4V , 캐-8.4V Rx 제거시



11.   ER-XX   뚜~ 뚜~  하고 피----  구분 후 처리한다..  역접속 : 4종 ,  BAT+ ,  D14



12. 화재복구시 : 종단저항 연결된 상태에서 시험할것  22V --> 0V 전환 확인!!



13. 160V  20.4V   ,  110V DC전환

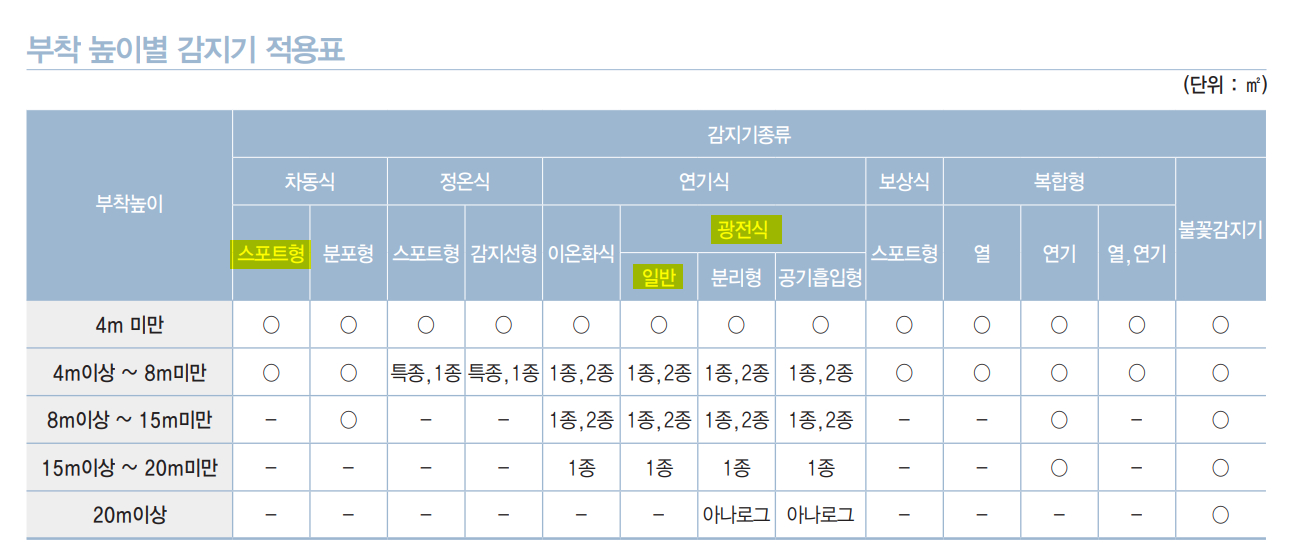

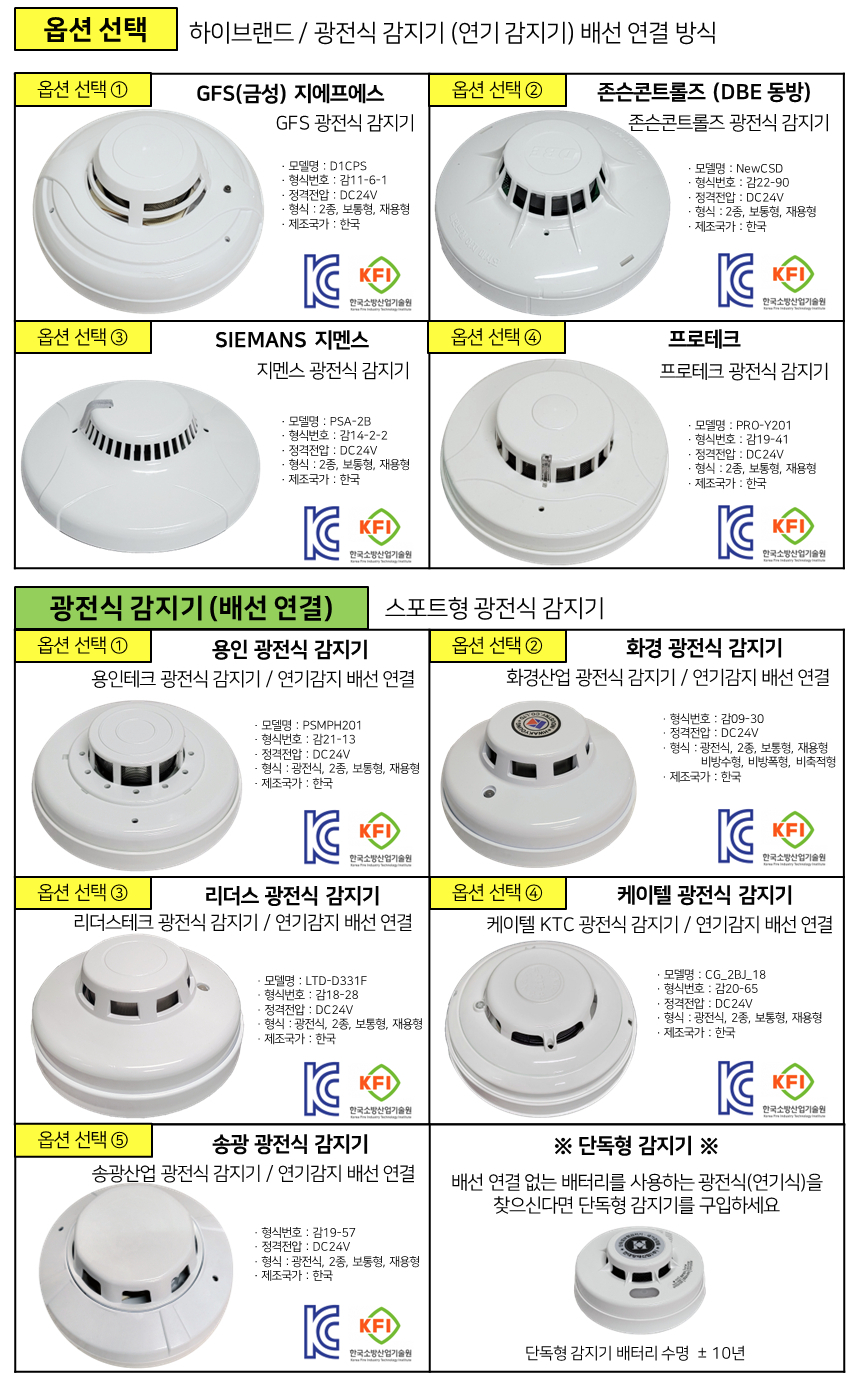

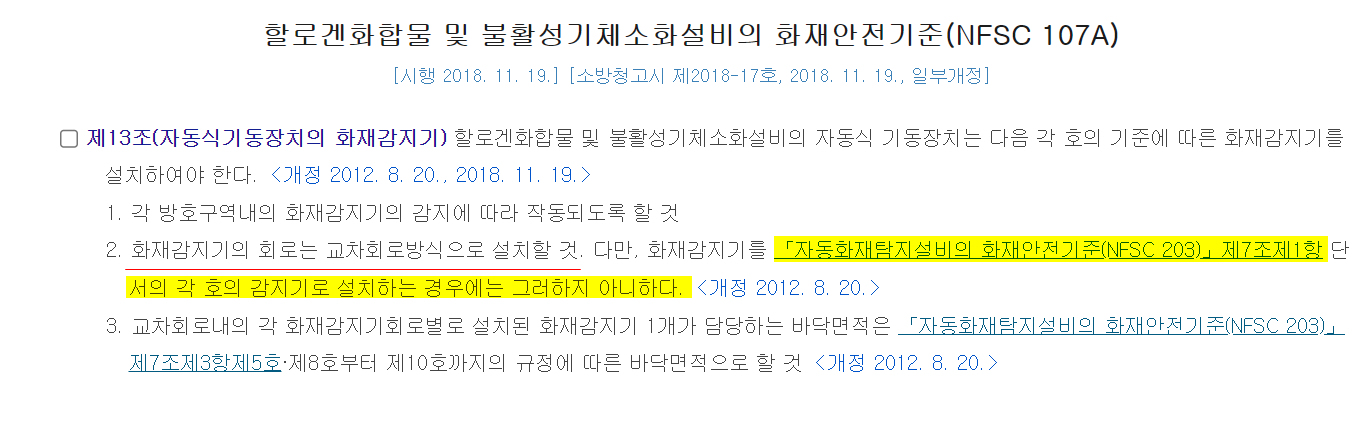

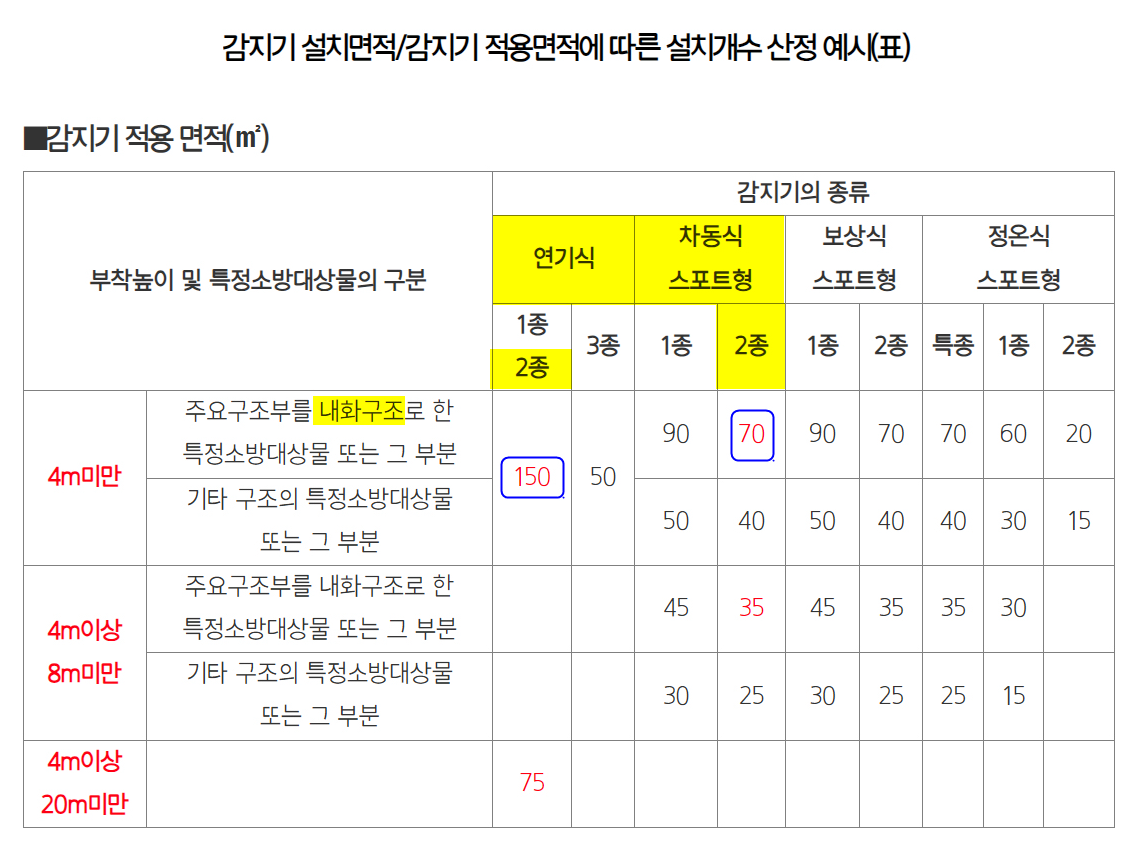

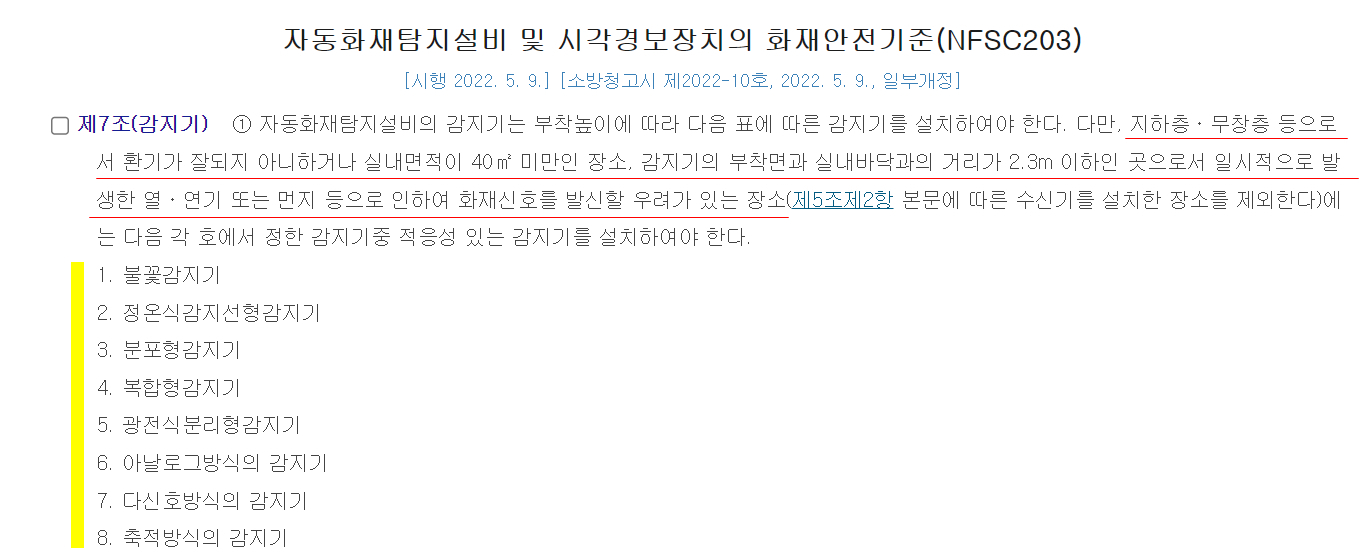

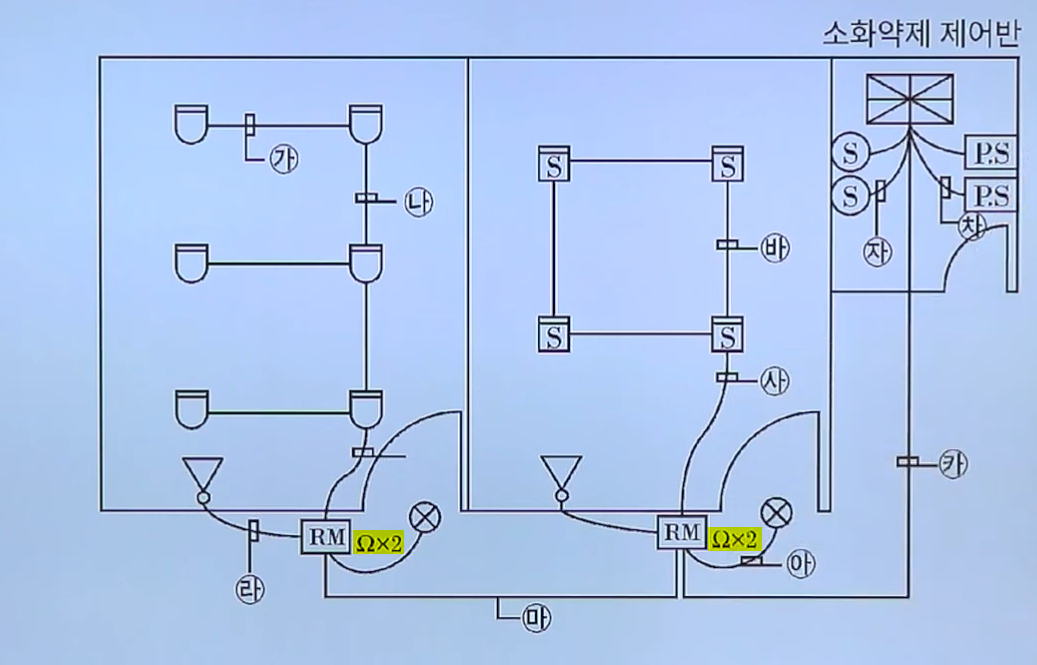

*비화재보 적응성 감지기 (교차회로 방식의 적용이 필요없는 감지기)

1) 꽃 감지기
2) 전식 분리형 감지기
3) 날로그방식 감지기
4) 신호방식 감지기
5) 합형 감지기
6) 분포형 감지기
7) 온식지선형 감지기

8) 적형 감지기

(불.광.아.다.복.분포.정감.축)



-------------------------------------------------------------------------------------------------------------------------------------





-------------------------------------------------------------------------------------------------------------------------------------

























                          [상측]                           [하측] PL+/GND 포함

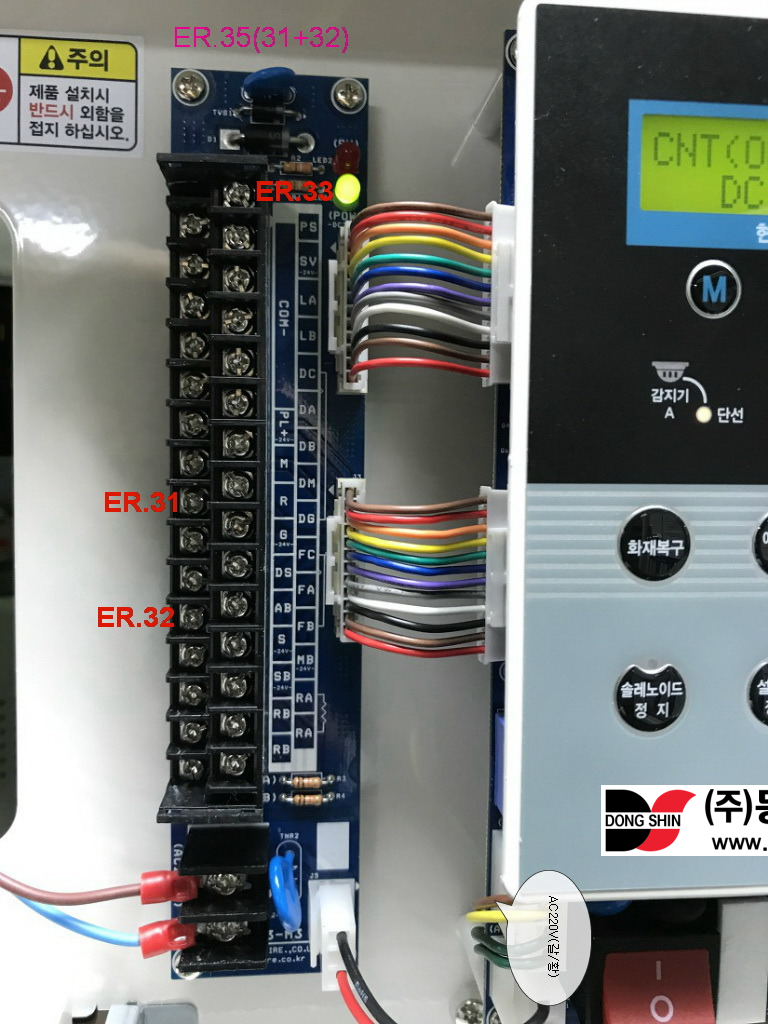

Er 코드 발생시 전면 창구에 해당 설비 램프 점등 확인??

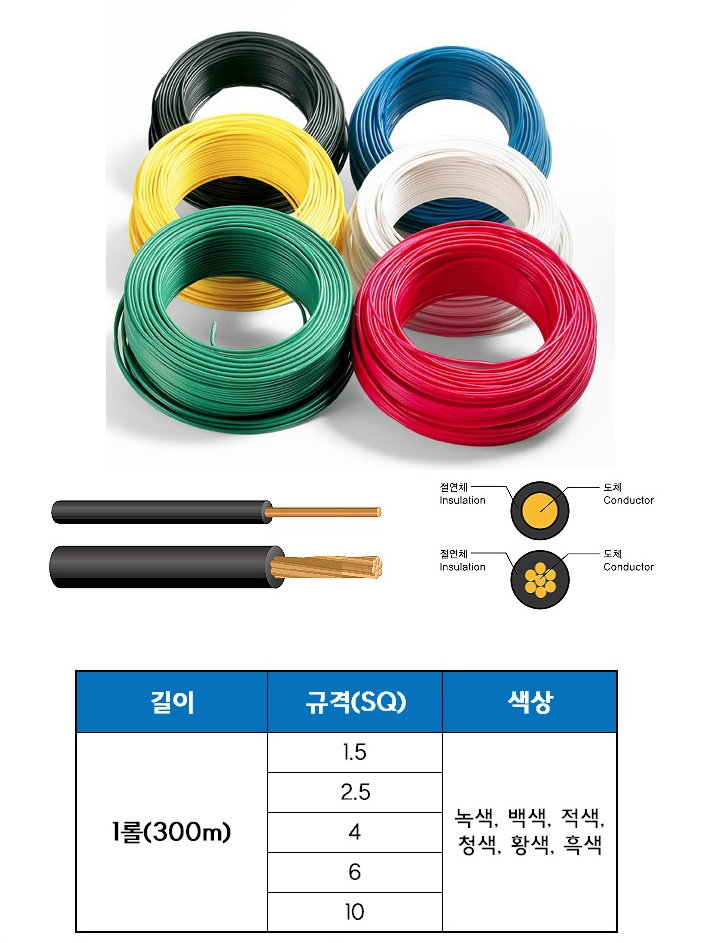

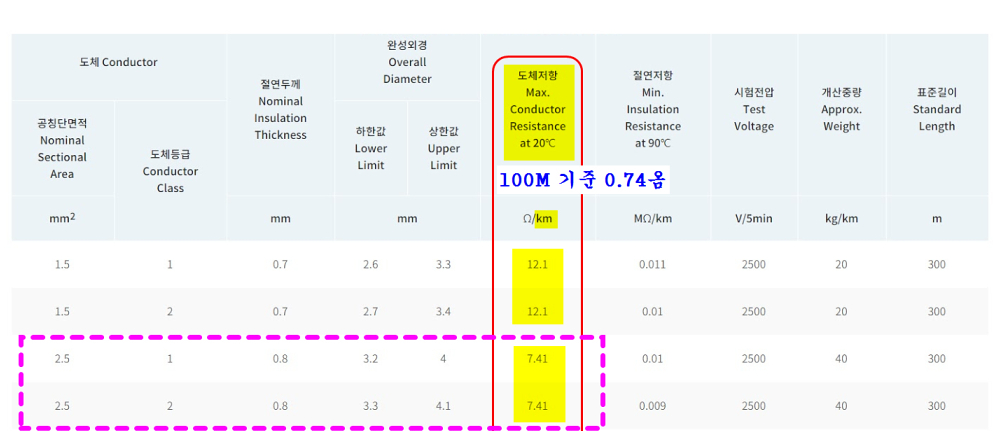

450V/750V 저독성 난연 가교 폴리올레핀 절연전선(90도)-HFIX

450V상전압 / 750V선간전압

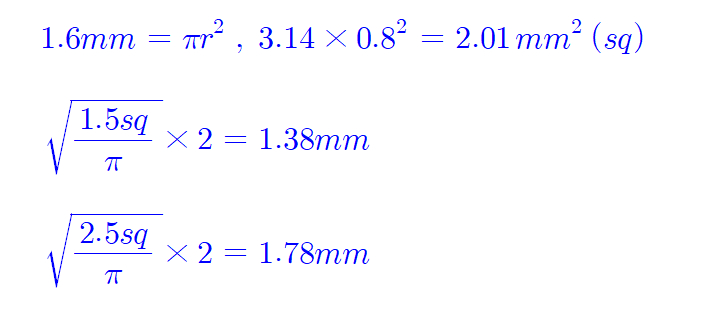

HFIX 1.5SQ(1.38mm)
HFIX 2.5SQ(1.78mm)

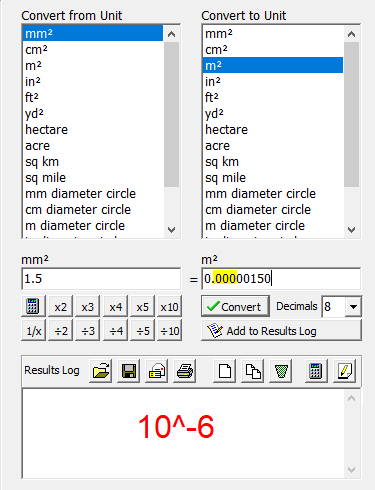

mm^2 ---> m^2

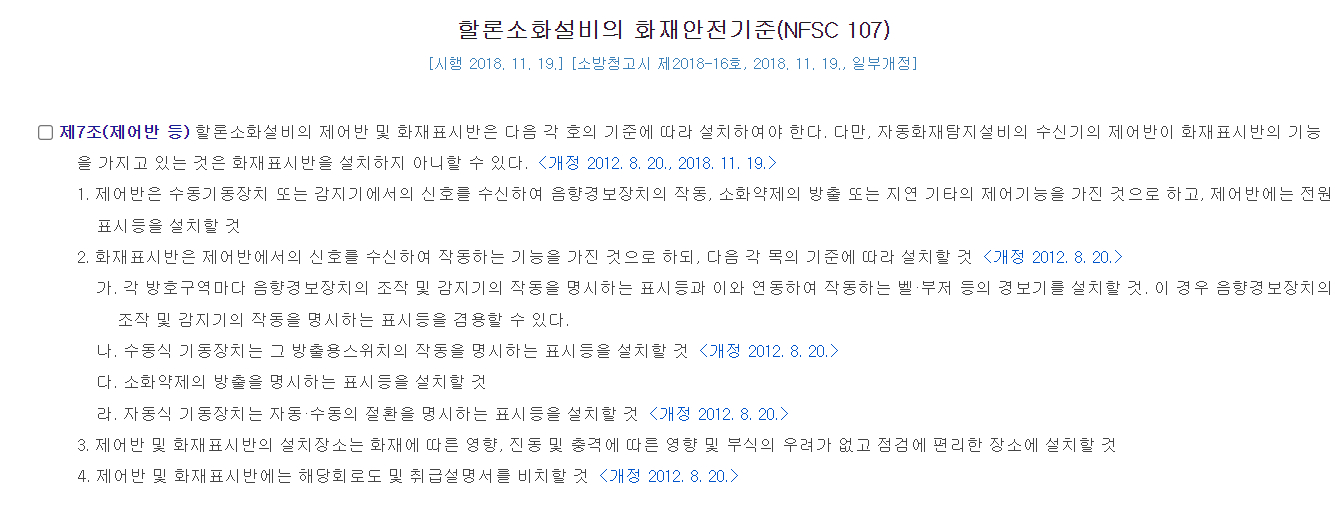

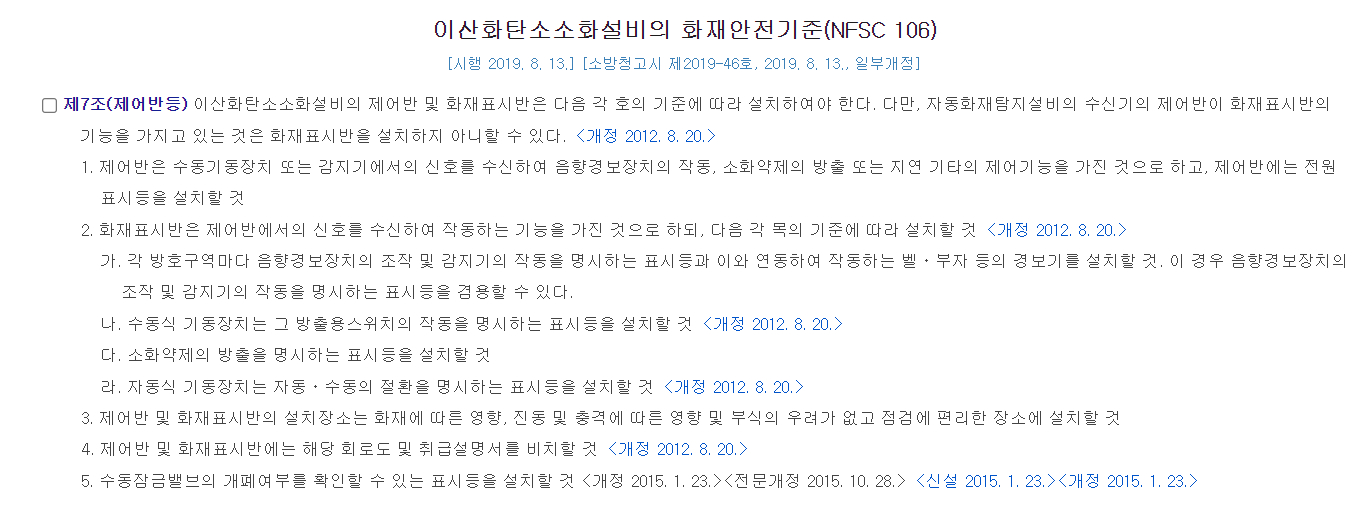

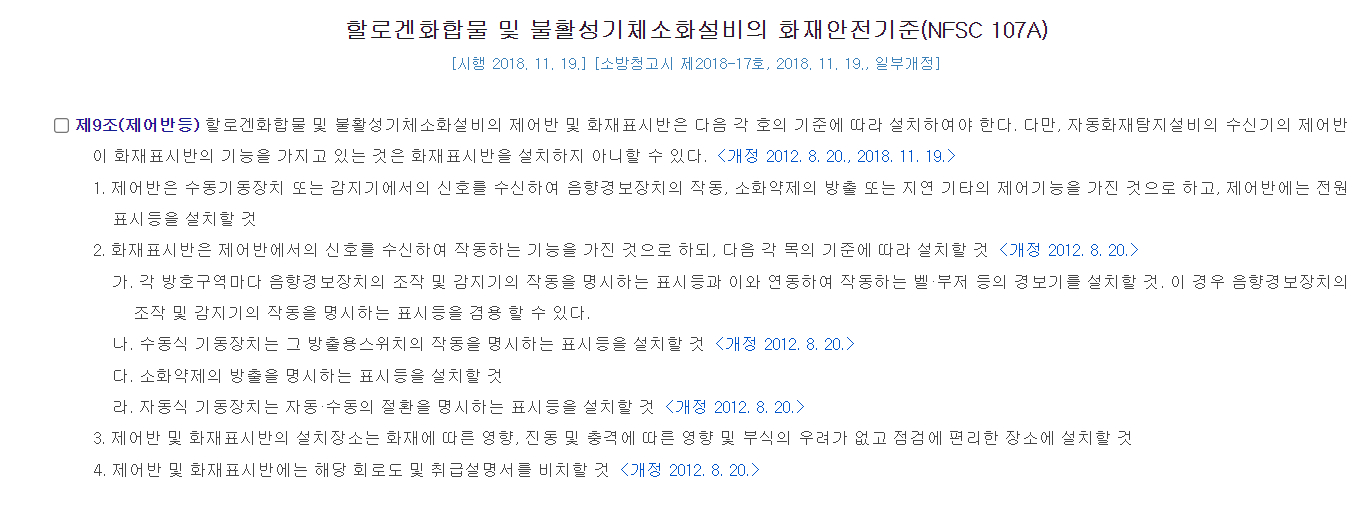

옥내소화전설비의 화재안전기준(NFSC 102)



[별표 1] 배선에 사용되는 전선의 종류 및 공사방법(제10조제2항관련).hwp
다운로드







설치 주의!!!!



압력스위치 양단에는  "종단저항(10K)"  연결하지 마십시요.













도어열림 DS+ 수동조작함(동방) 제품 호환 불가.. 결선금지.

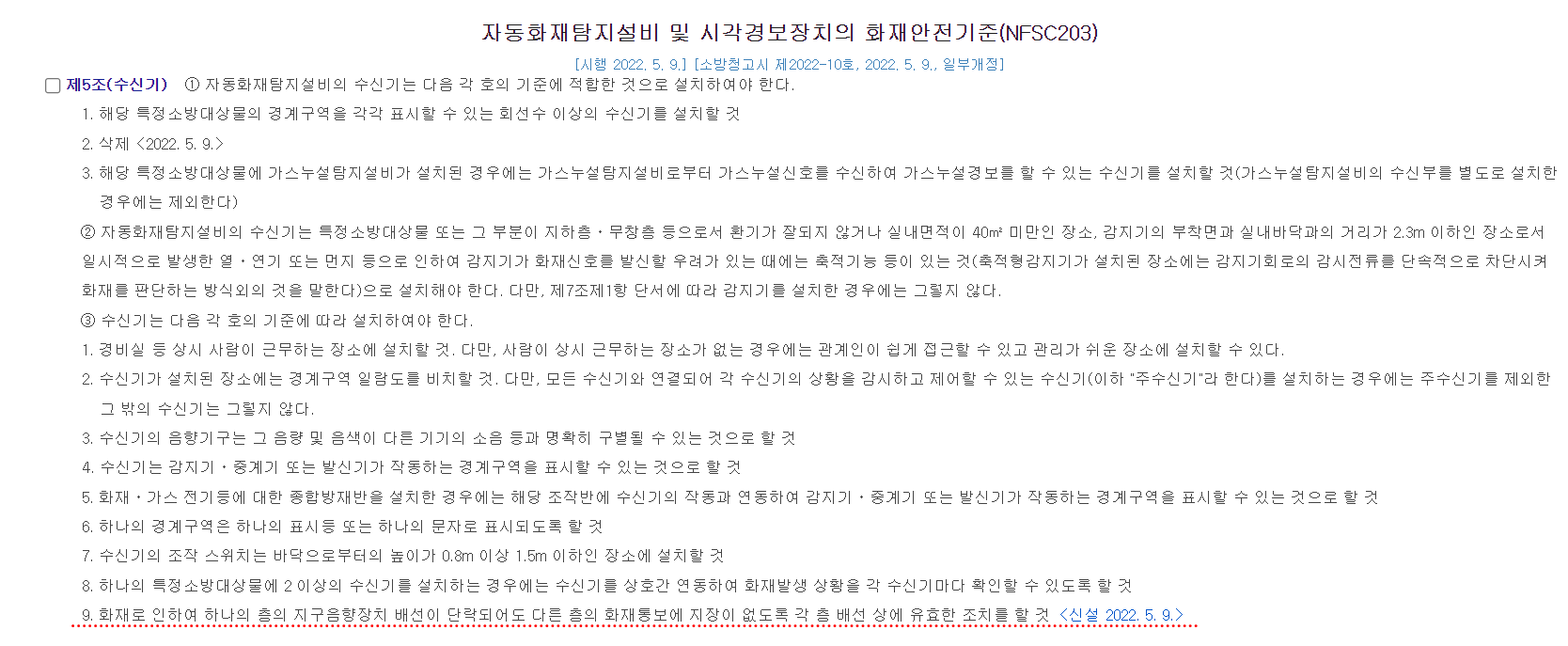

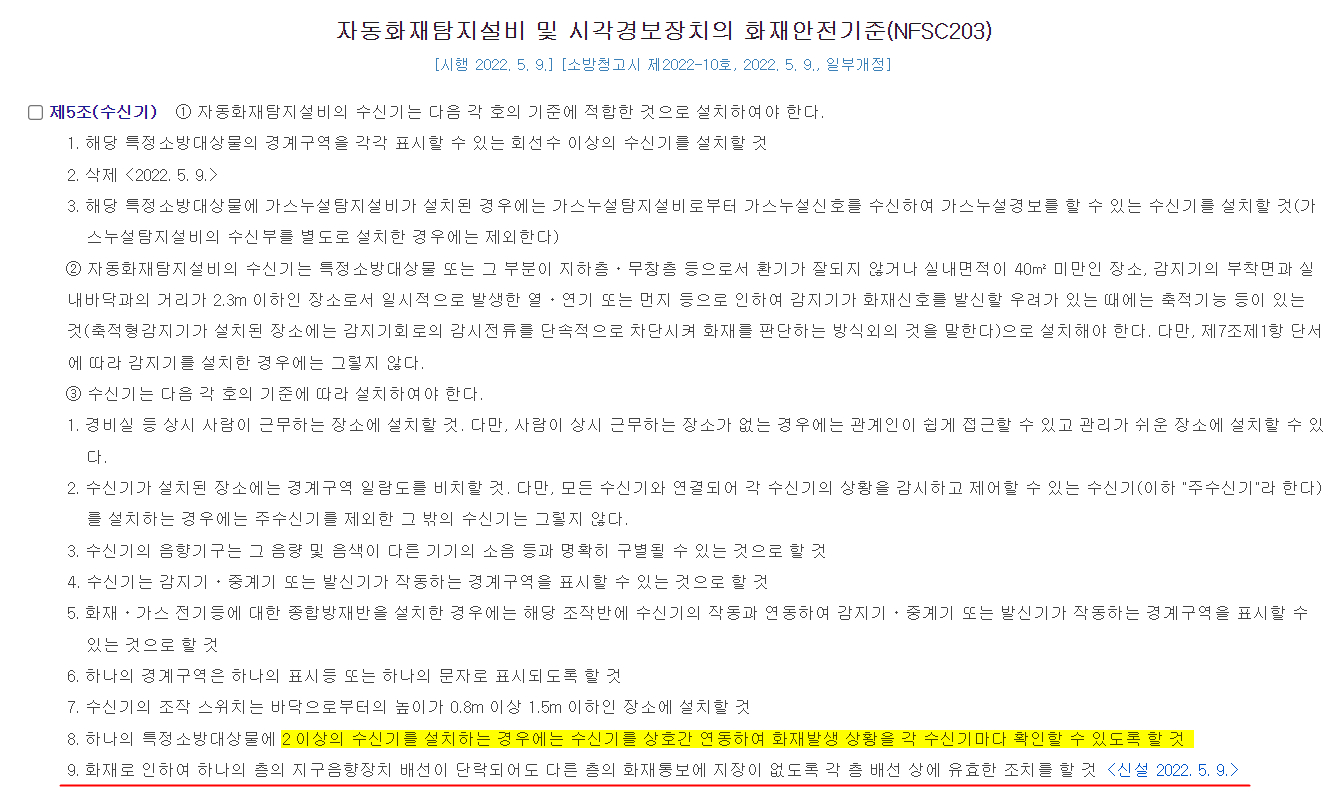

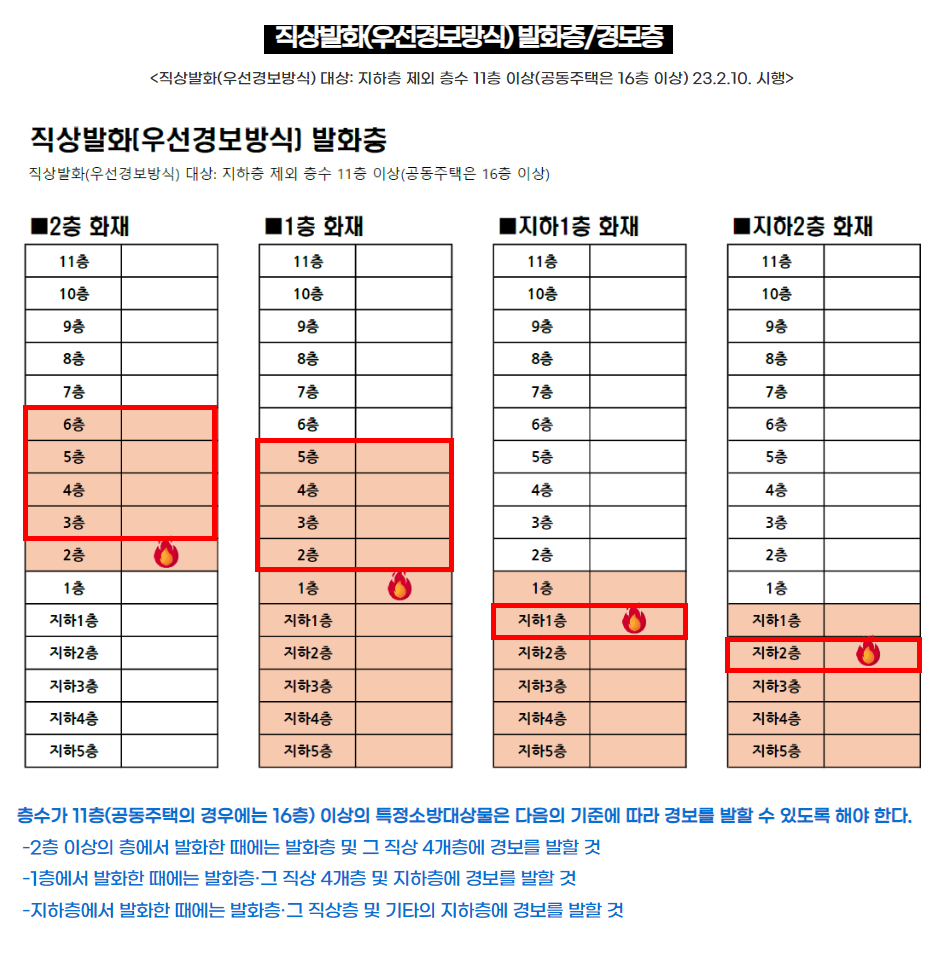

자동화재탐지설비 및 시각경보장치의 화재안전기준(NFSC 203).pdf
다운로드

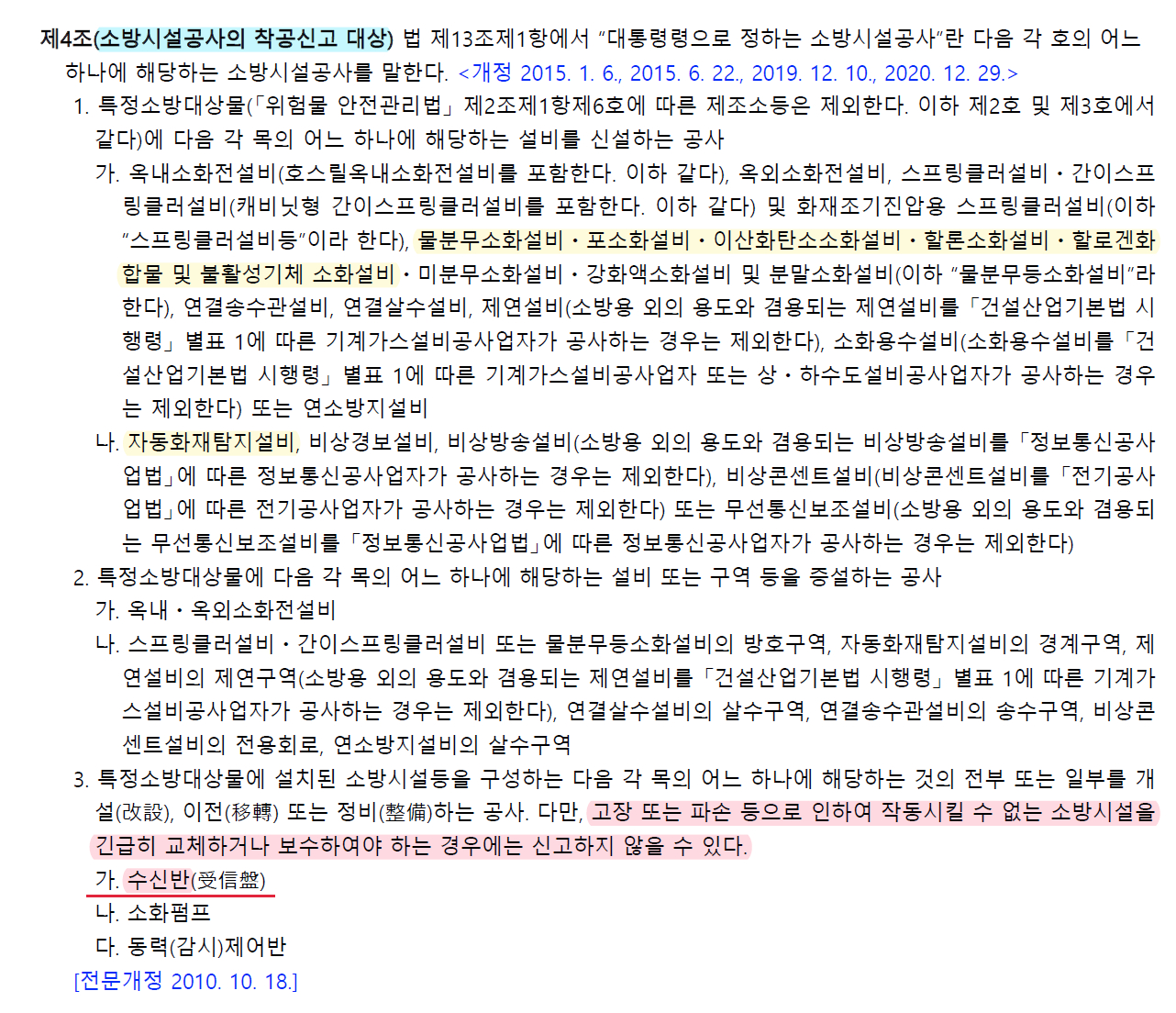

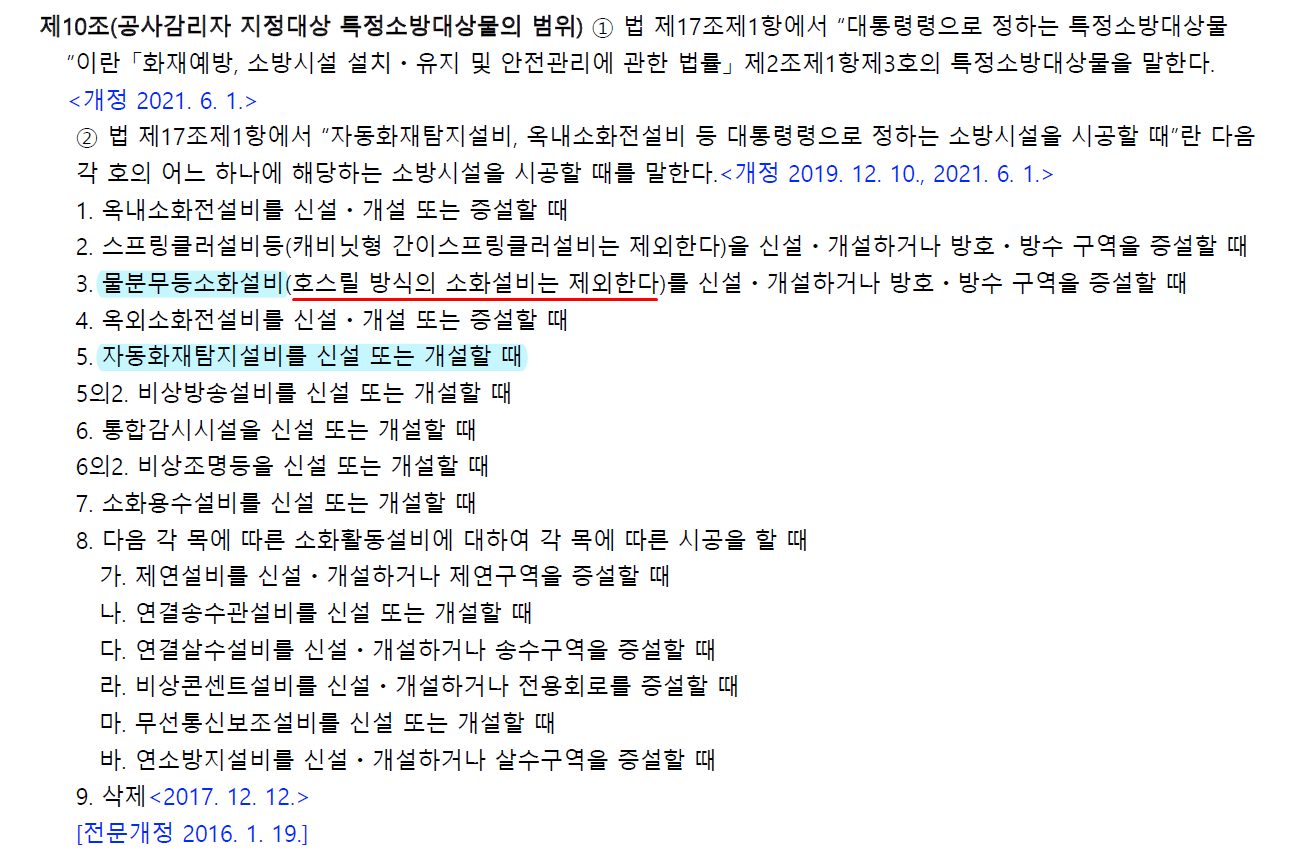

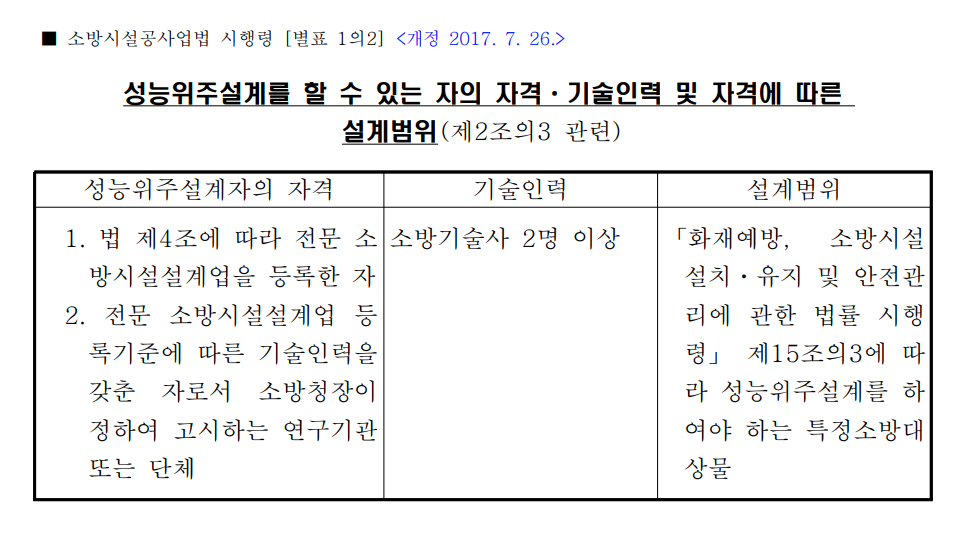

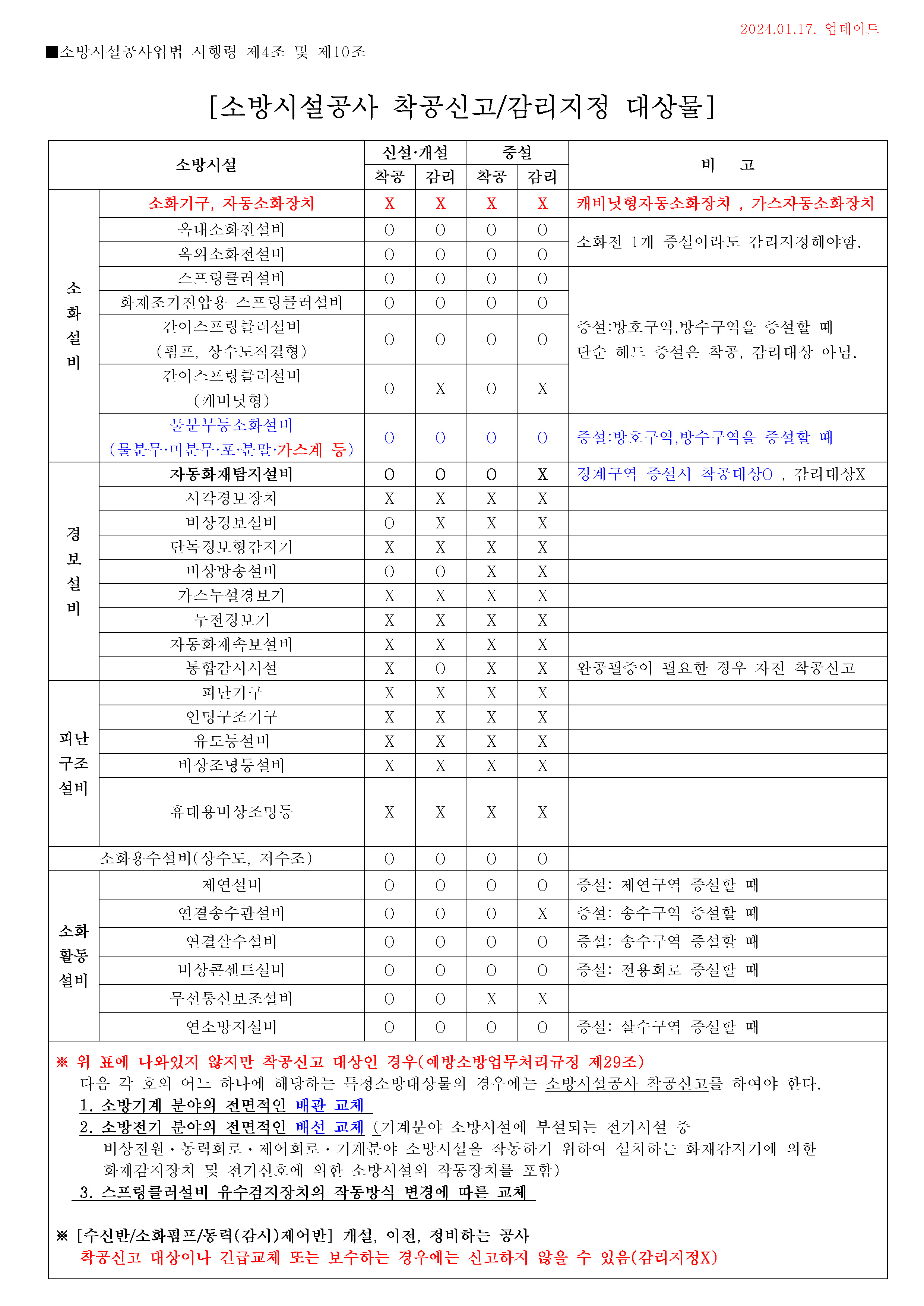

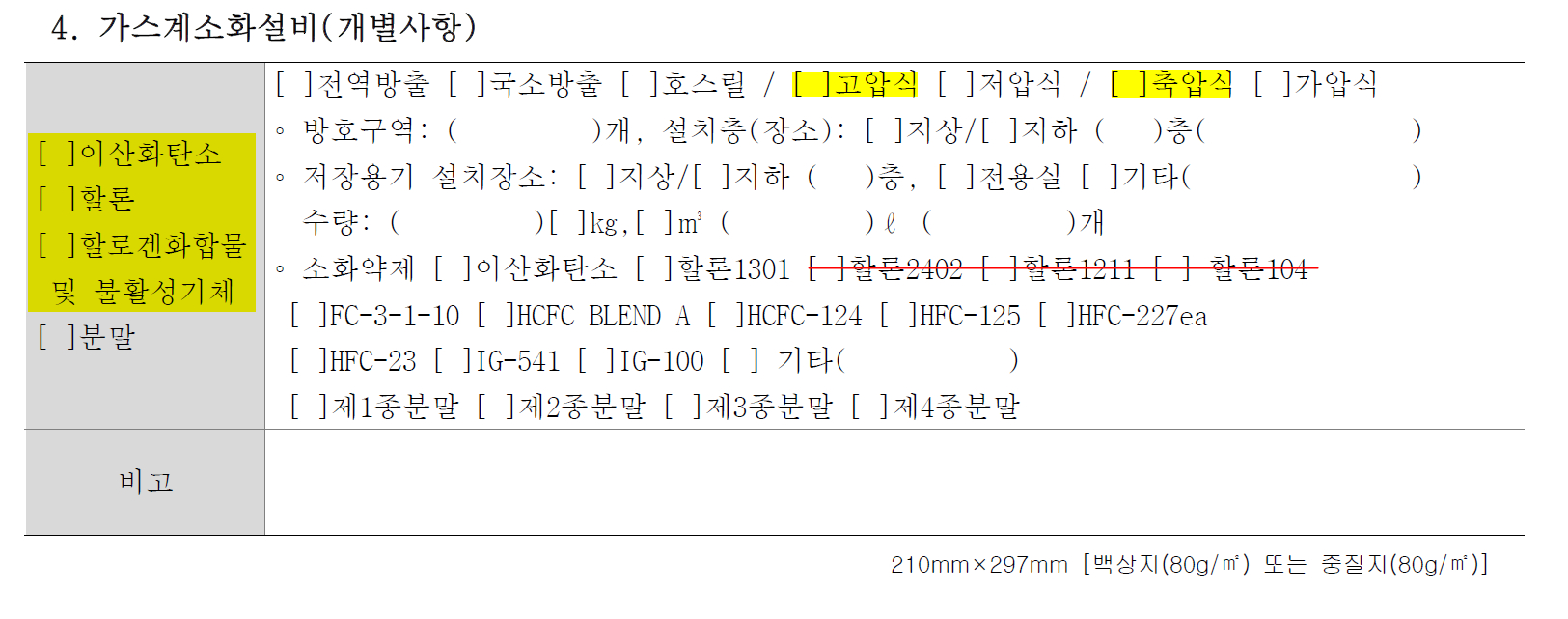

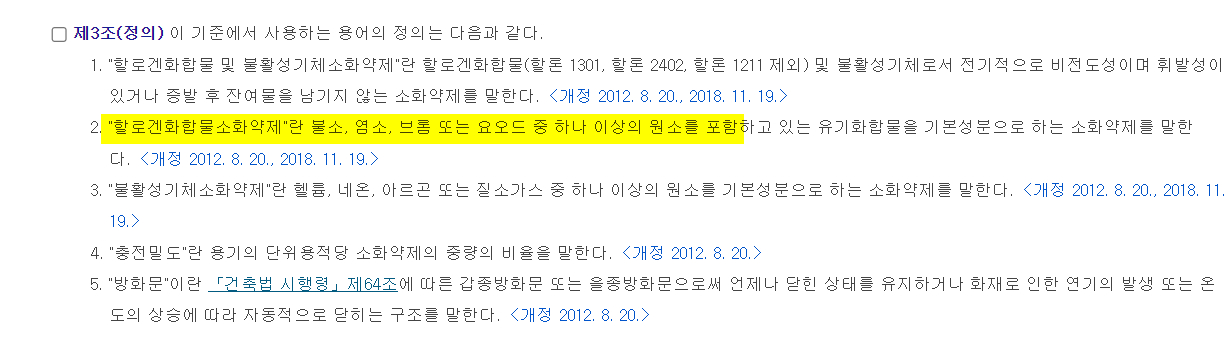

소방시설공사업법 시행령(대통령령)(제32314호)(20220421).pdf
0.19MB

https://www.law.go.kr/LSW/admRulInfoP.do?admRulSeq=2100000211190&lsId=33628&chrClsCd=010202



자동화재탐지설비 및 시각경보장치의 화재안전기준(NFSC203) | 국가법령정보센터 | 행정규칙



www.law.go.kr







-P형복합식수신기(수17-71) - 5.4Kg

PCB : 10 , 18 , 3
