솔레노이드 연동 장치/유니트 - 시간 연동장치

제품정보

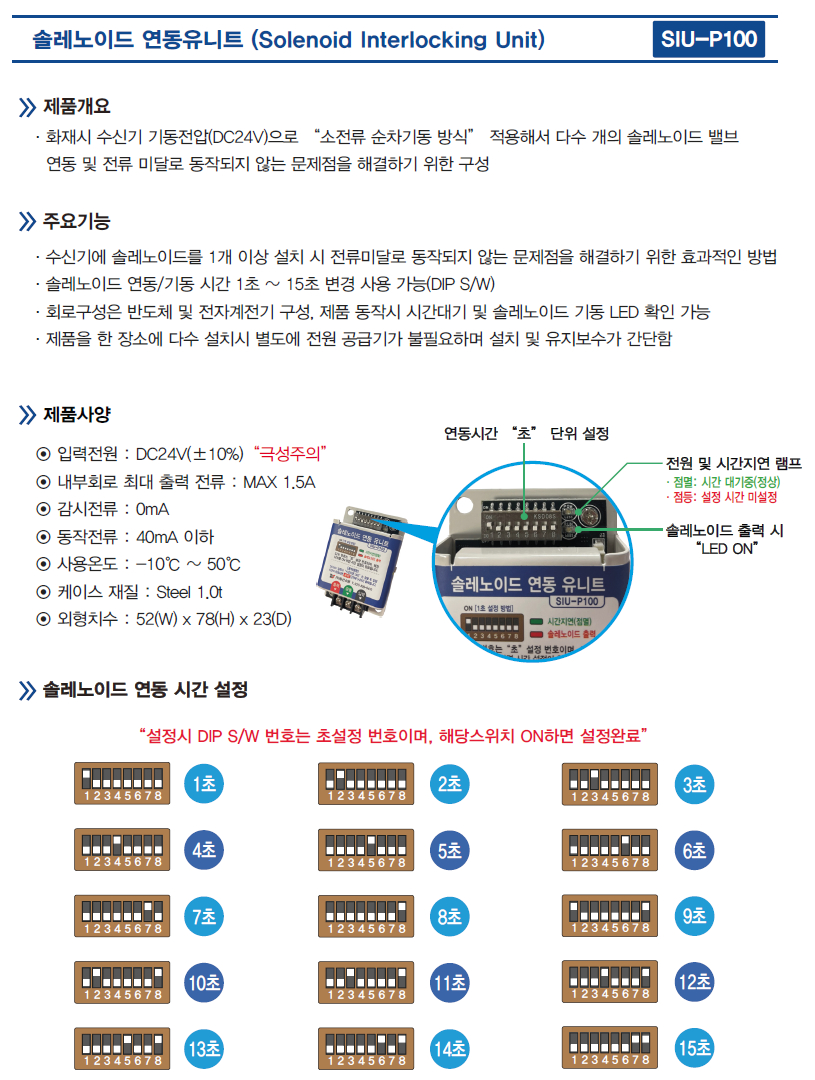

솔레노이드 연동 장치/유니트 - 시간 연동장치

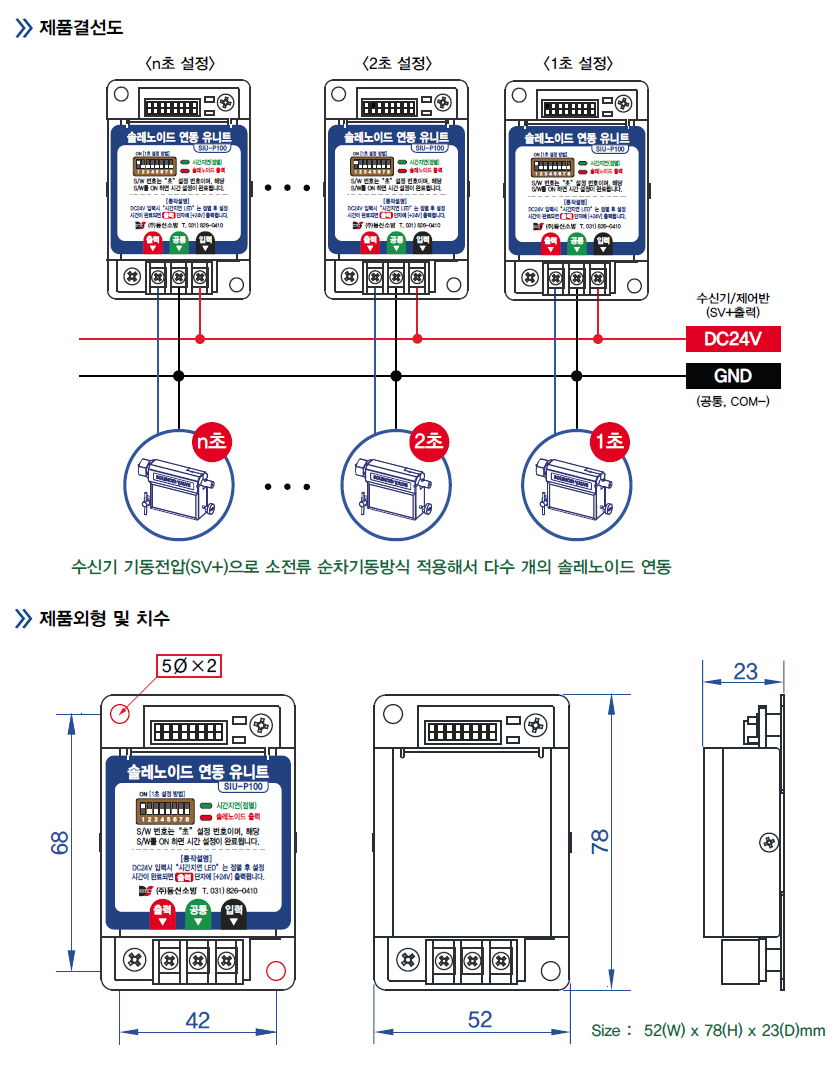

화재시 수신기 기동전압으로 소전류 순차기동 방식 적용해서 다수개의 솔레노이드 연동


수신기에 솔레노이드를 3개 이상설치후 전류 미달로 동작되지않는 문제점을 해결하기 위한 효과적인방법


솔레노이드 연동/기동 시간 1초 ~ 15초 변경 사용 가능 (DIP S/W)


회로 구성은 반도체(I,C) 및 전자계전기 구성 , 제품 동작시 시간대기 및 솔레노이드 기동 LED 확인 가능


제품 내부에 마이크로프로세스 적용해서 안정된 시스템 구현


전원 입력은 DC24V 동작되며 설정 시간 지연 후 그대로 출력/기동 전압으로 솔레노이드 연동


전원공급부 SMPS 방식 전원공급 회로 내장 또한 진동 및 충격을 고려한 내부회로 SMD 부품 적용


제품을 한 장소에 다수 개 설치시 별도에 전원공급기가 불필요하며 설치 및 유지보수가 간단하다


자체 동작/기능 시험 모드로 제품 회로에 대한 반복 시험이 가능


주요기능 : 감지기 동작시 수신기로부터 전압 입력을 받아서 설정시간 지연 후 솔레노이드 연동

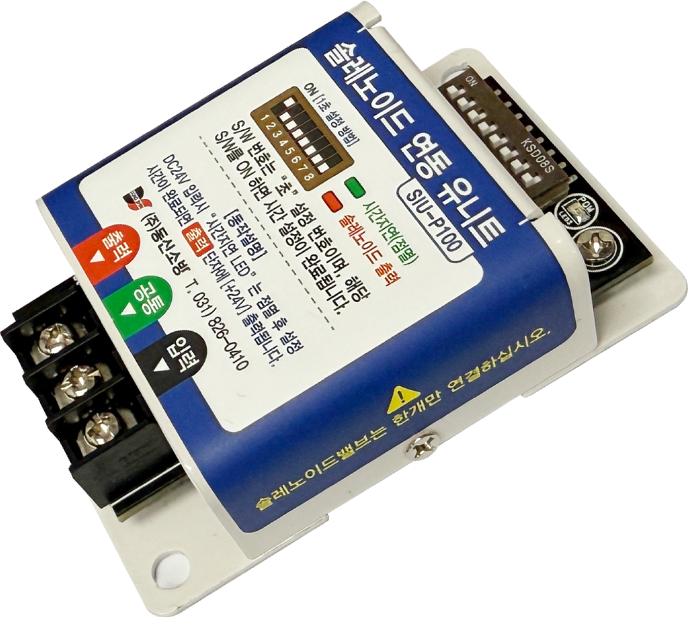

모델 : DSSIU-X100


입력전원 : DC24V(±10%) “제품 결선시 전원극성주의”


정격전류 : 40mA 이하


시간 지연 전류 : 15mA 이하 , 감시전류(대기시) : 0mA


내부회로 최대 출력 전류 : MAX 1.5A


주의온도 : -10℃ ~ 60℃ , 상대습도 : RH 10% ~ 90%(결로되지 않는조건)


제품외형크기 : 50mm x 78mm x 28mm

재질 : ABS난연수지(2.5T)


 제조사 : (주)동신소방
