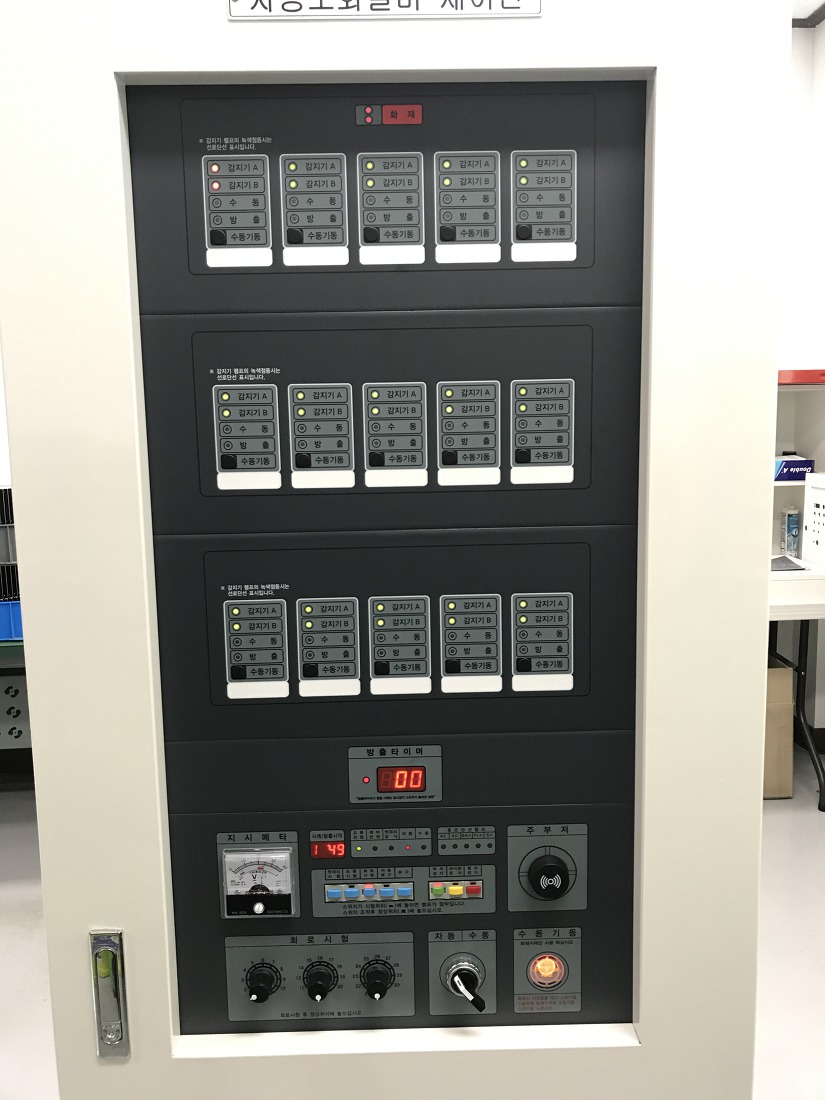

자동소화설비 제어반-수신기 제작(2019)

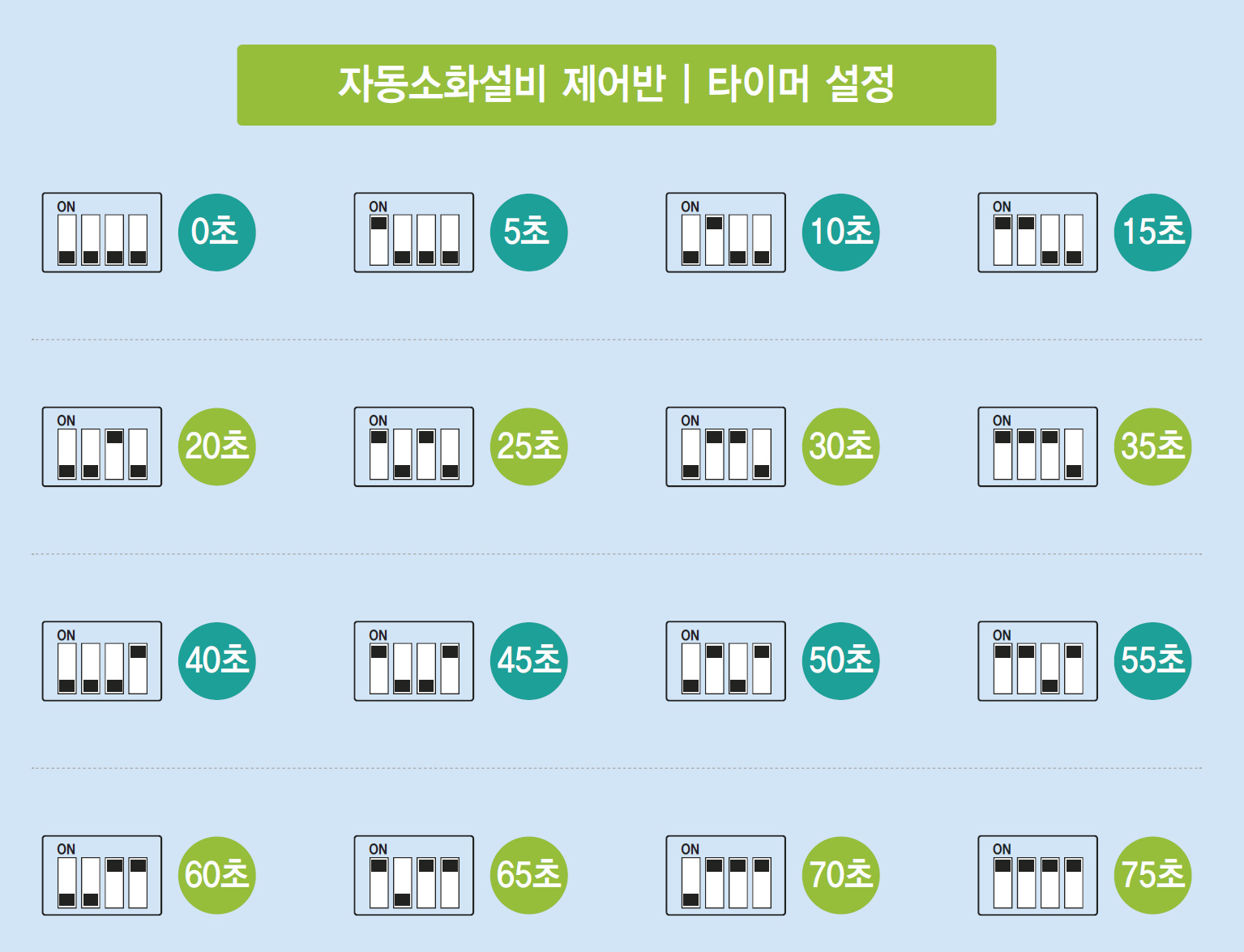

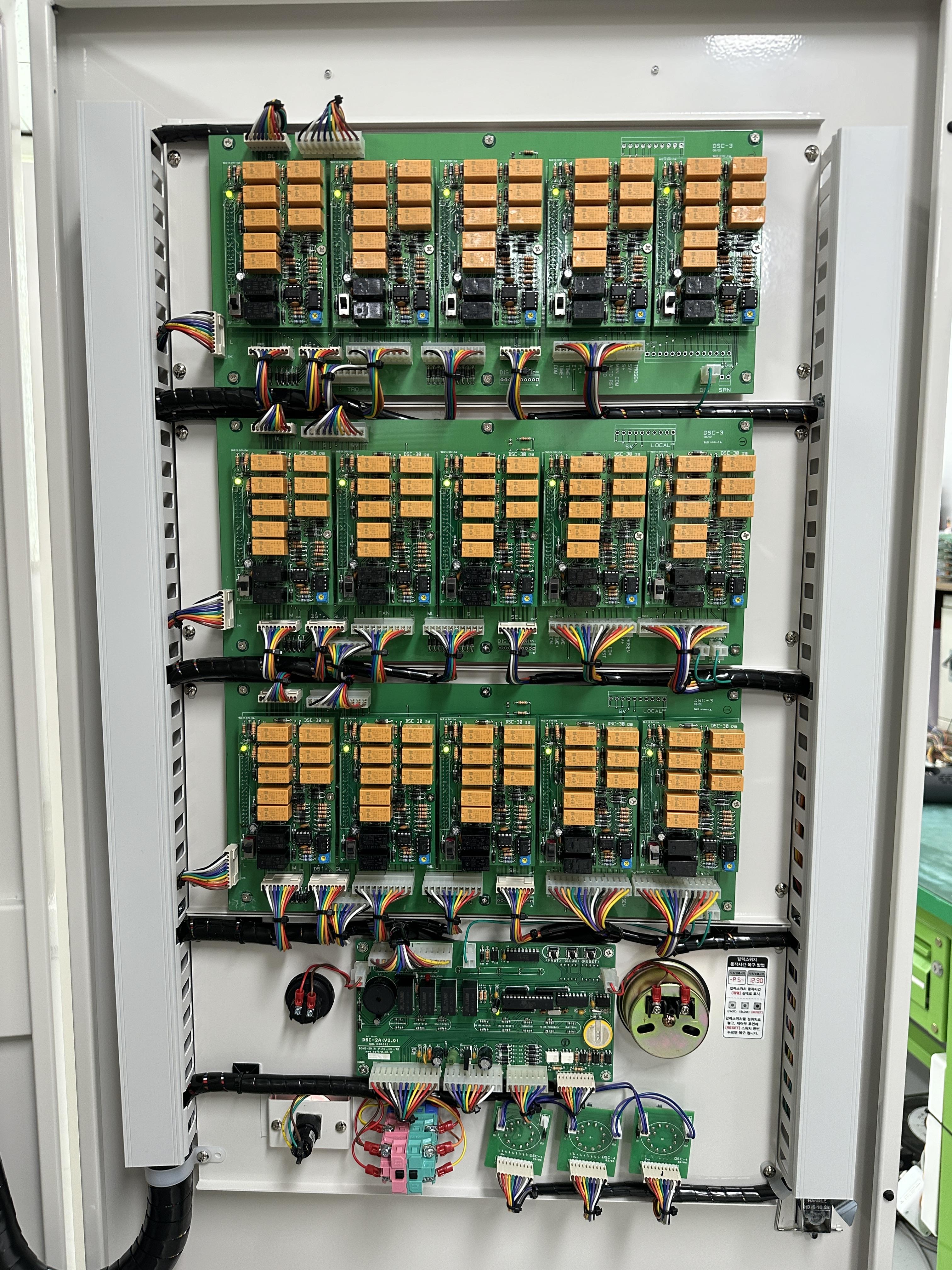

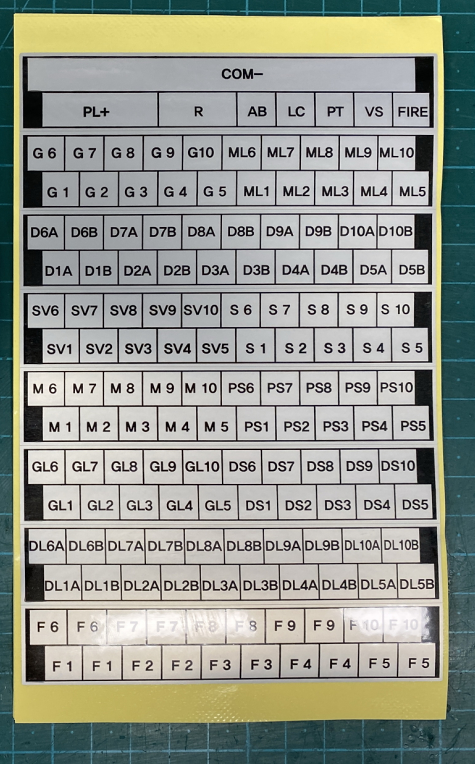

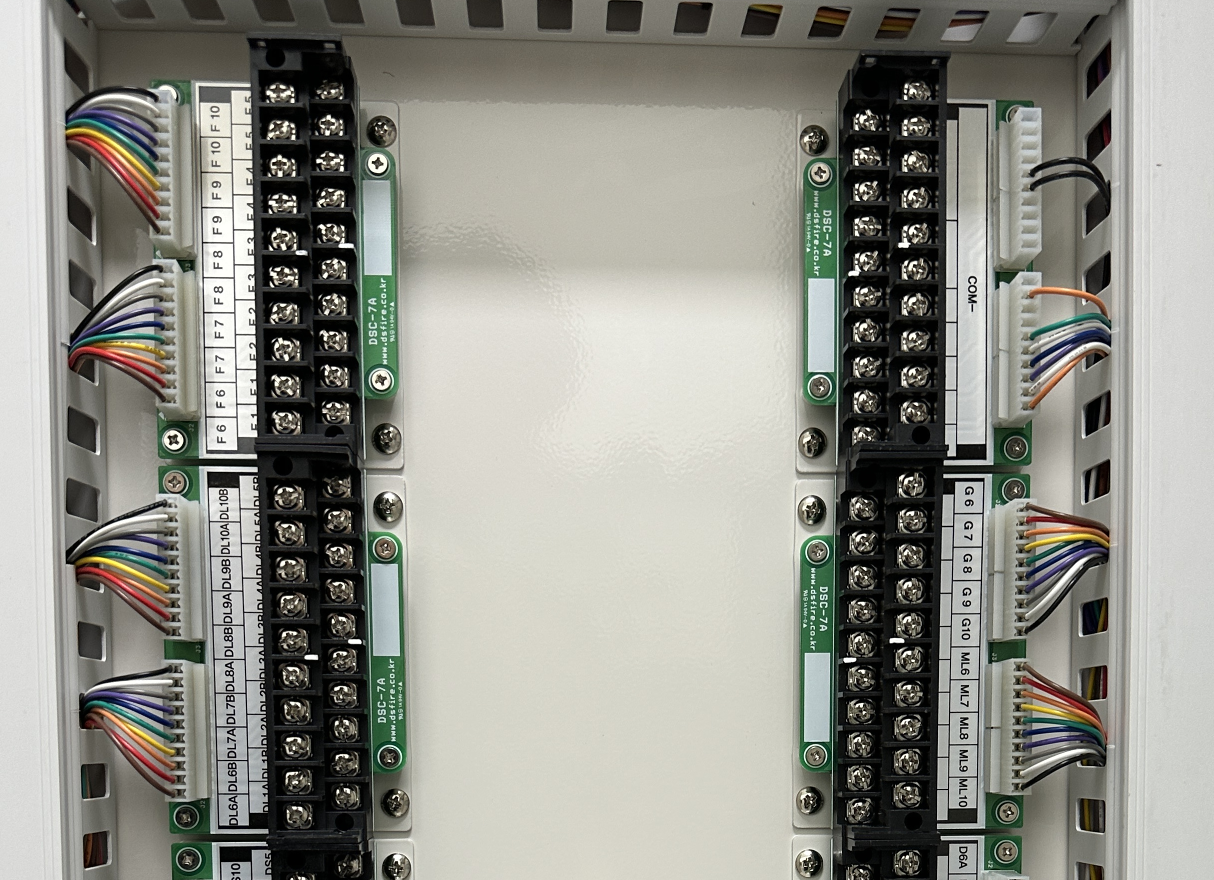

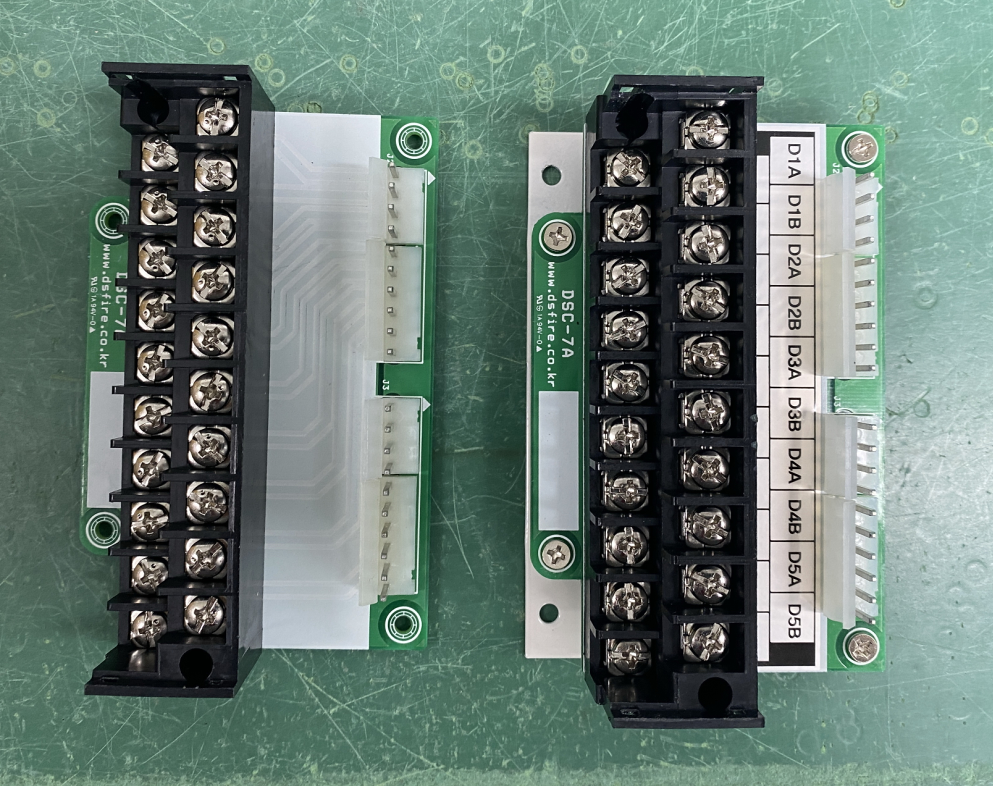

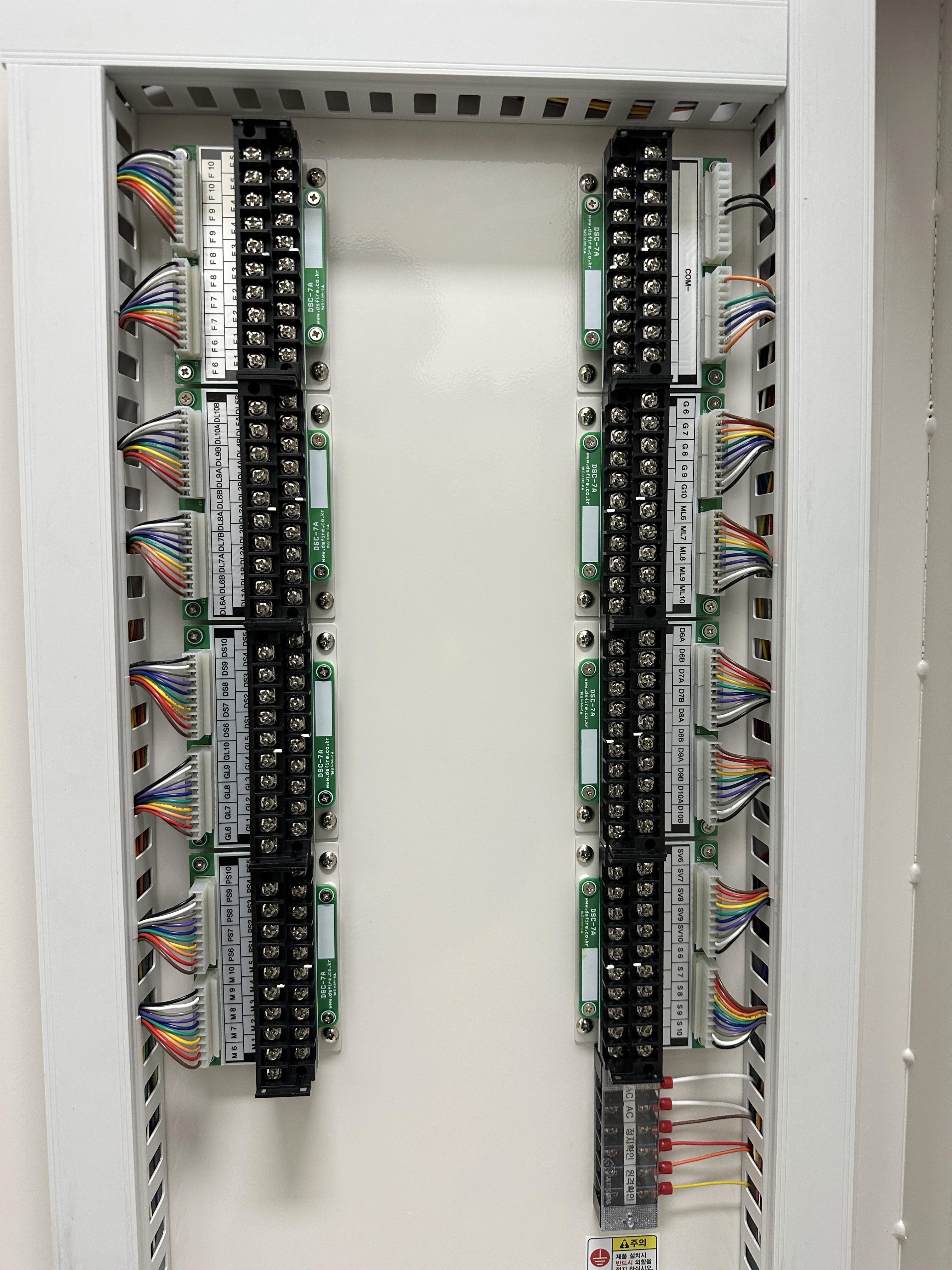

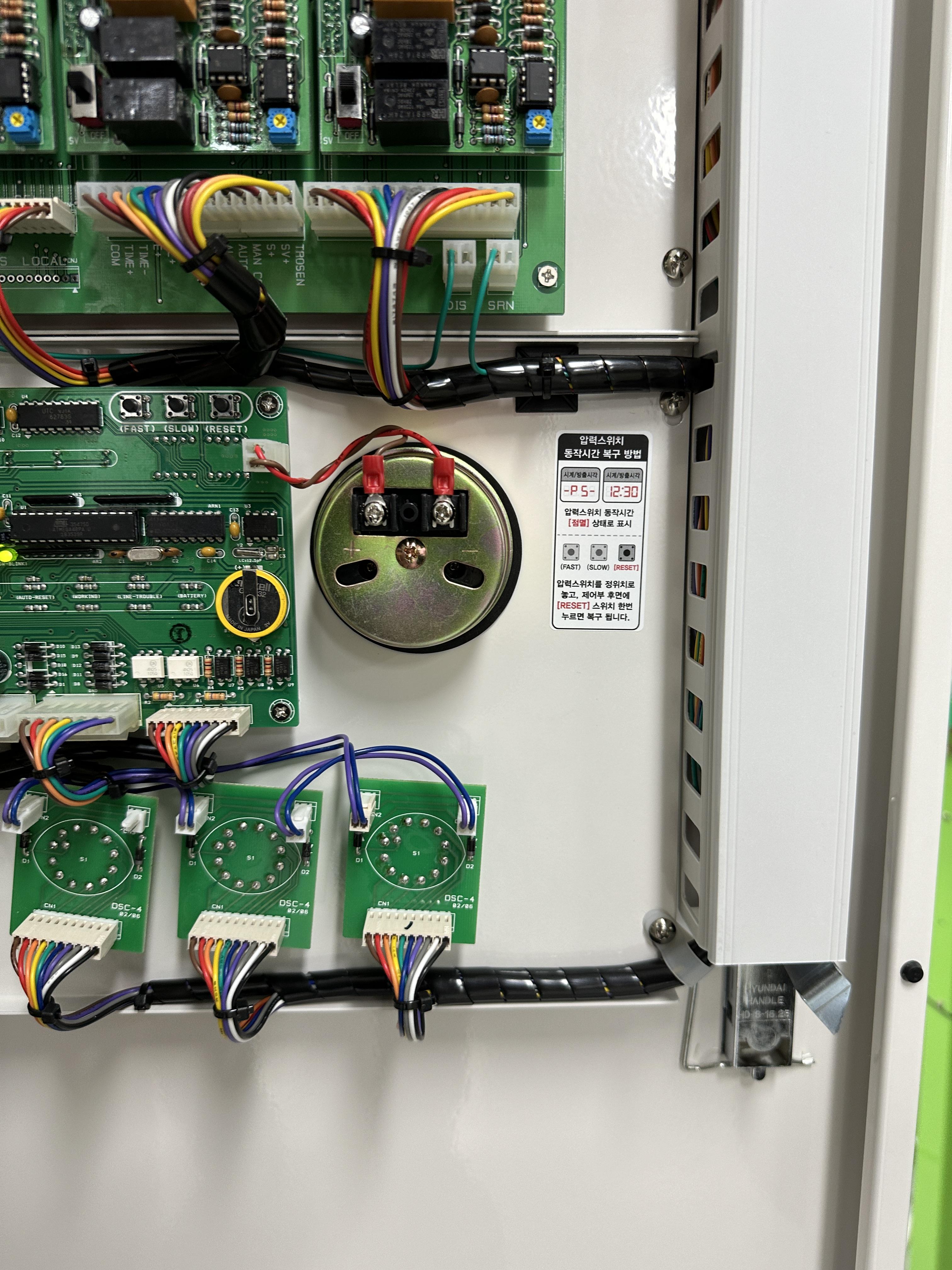

DSC-7A 단자대 PCB  - 신규 변경건





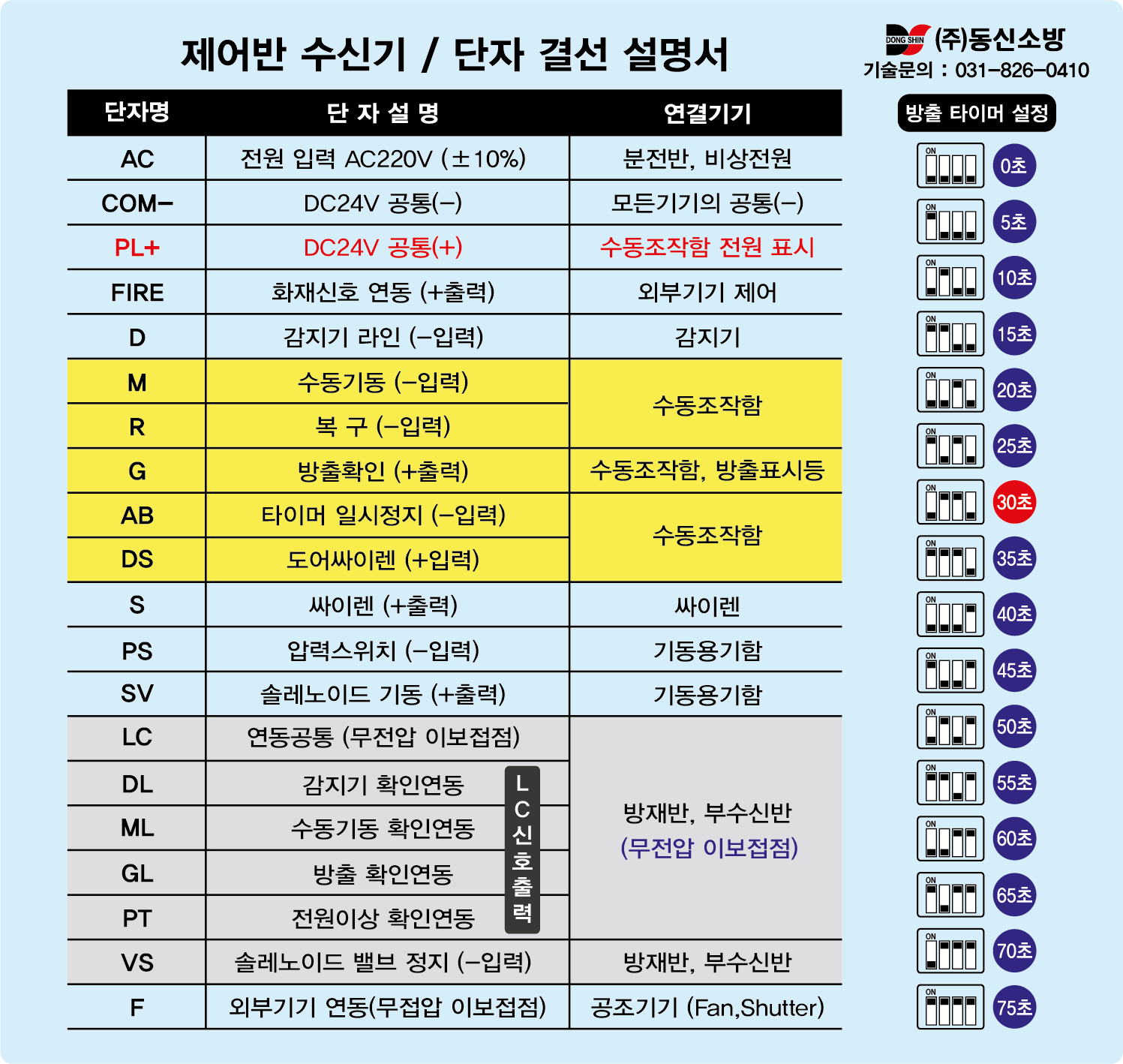

#자동소화설비 제어반 / 감시 및 동작 전류



-감시상태 : 종단저항 연결 : 140mA , 제거 :250mA
-감지기 A | B  작동 : 210mA
-감지기 A & B  작동 : 280mA

-감지기 A & B & M  작동 : 300mA  ,  부저음 : 10mA
-수동기동(M) 작동 : 240mA

-5회로 작동시 감지기 A & B & M  작동 : 650mA

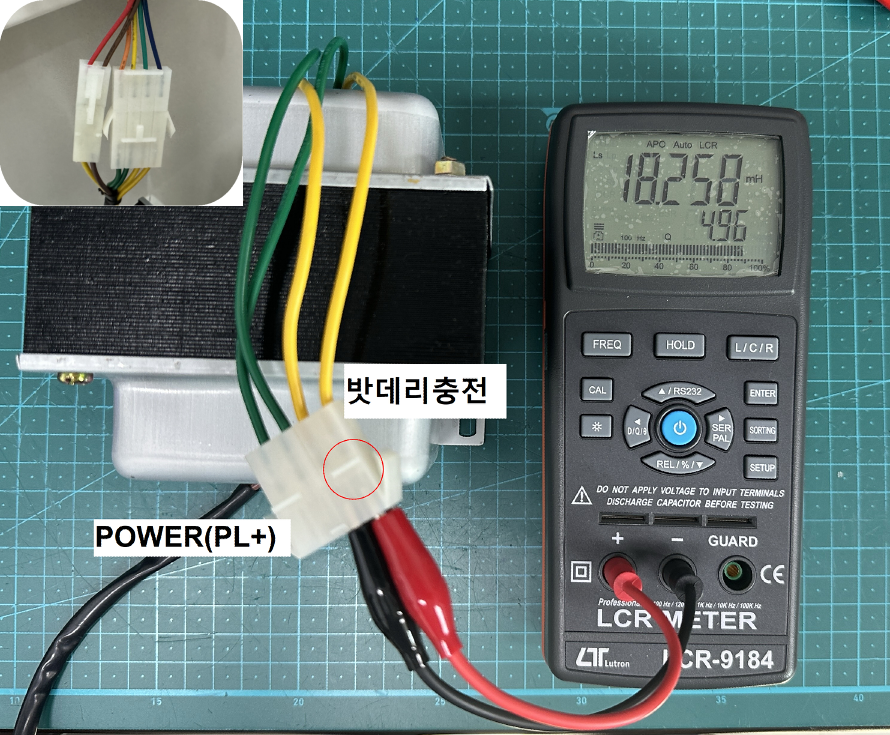

#트랜스 250VA  5L ~ 15용 제어반 한 종류만 사용함.

트랜스 250VA
29V - 7A
30V - 0.5A (예비전원 충전용)

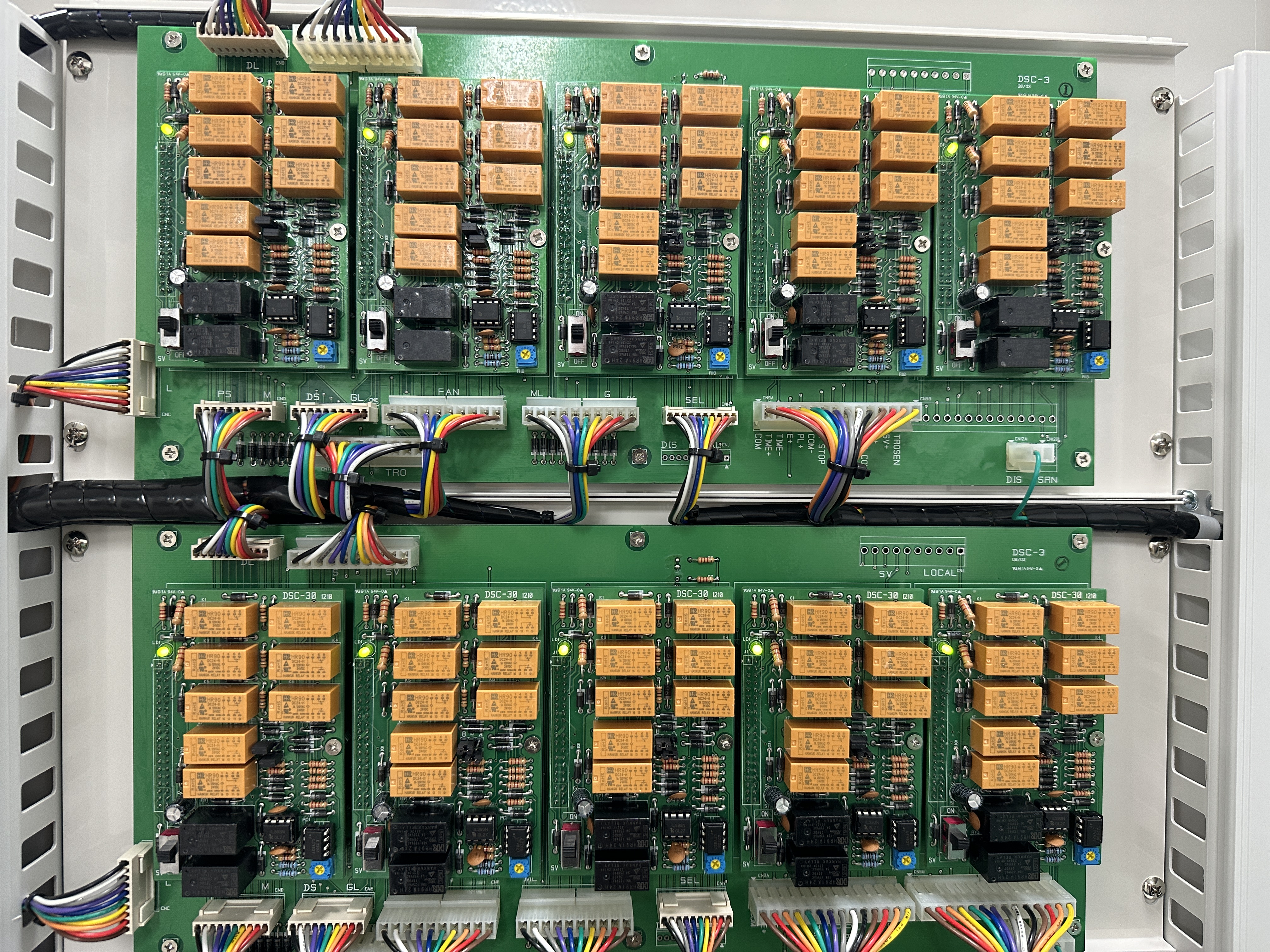

#5회로 제작#
*감시상태 - 측정값 : 20W
*수동기동 5회로 동작상태-측정값 : 40W (외부설비 미결선 , +5W)  = MAX.45W

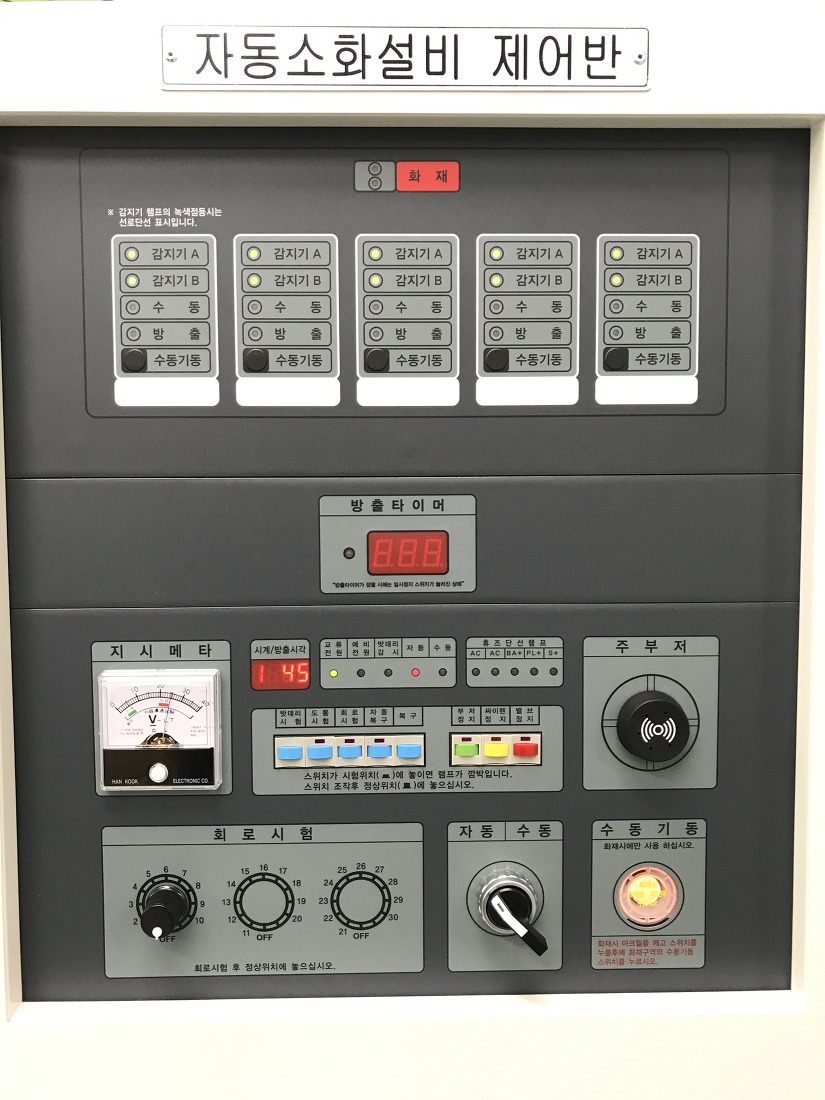

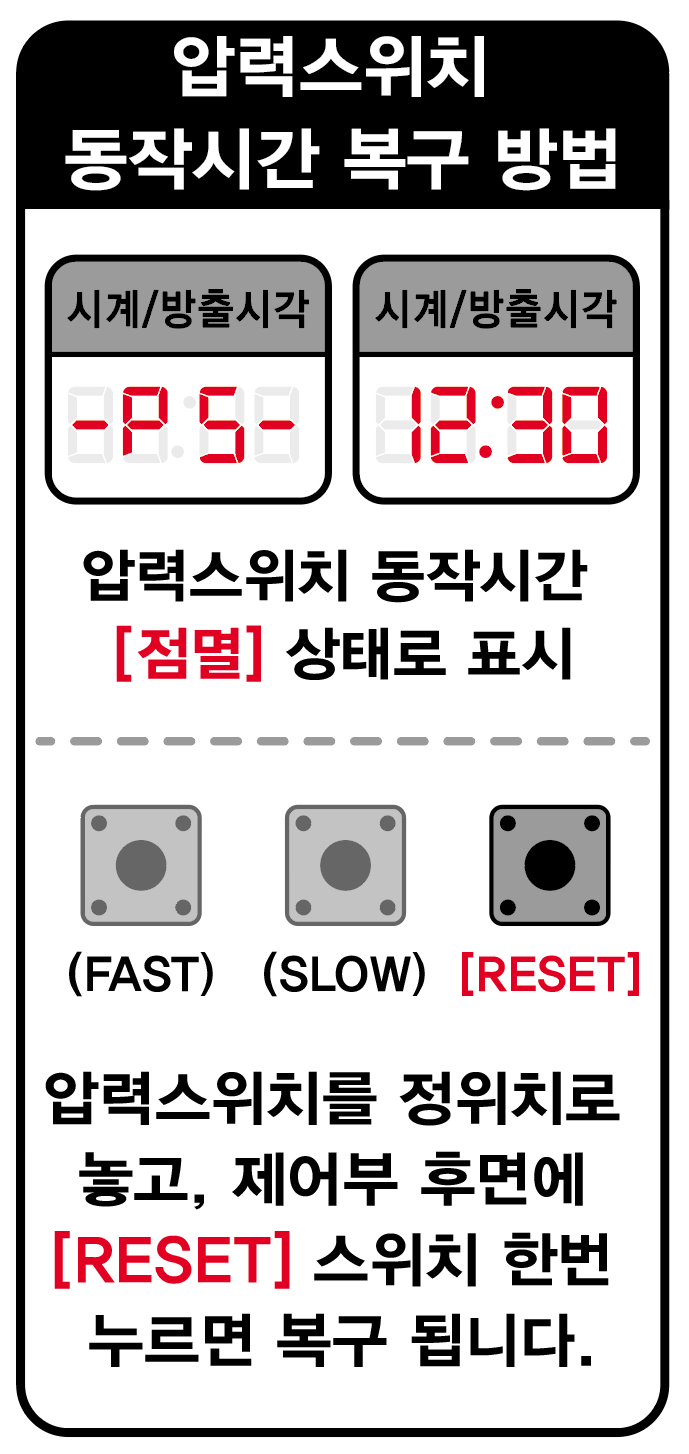

-동작설명-

AB / 어바우트  >>   -30- 점멸

PS /  압력스위치 ----> 시간 + PS 점멸하면서 변경

밸브 정지 -> 감지기 , 수동기동시 --> 현재시간 표기됨









캐__수

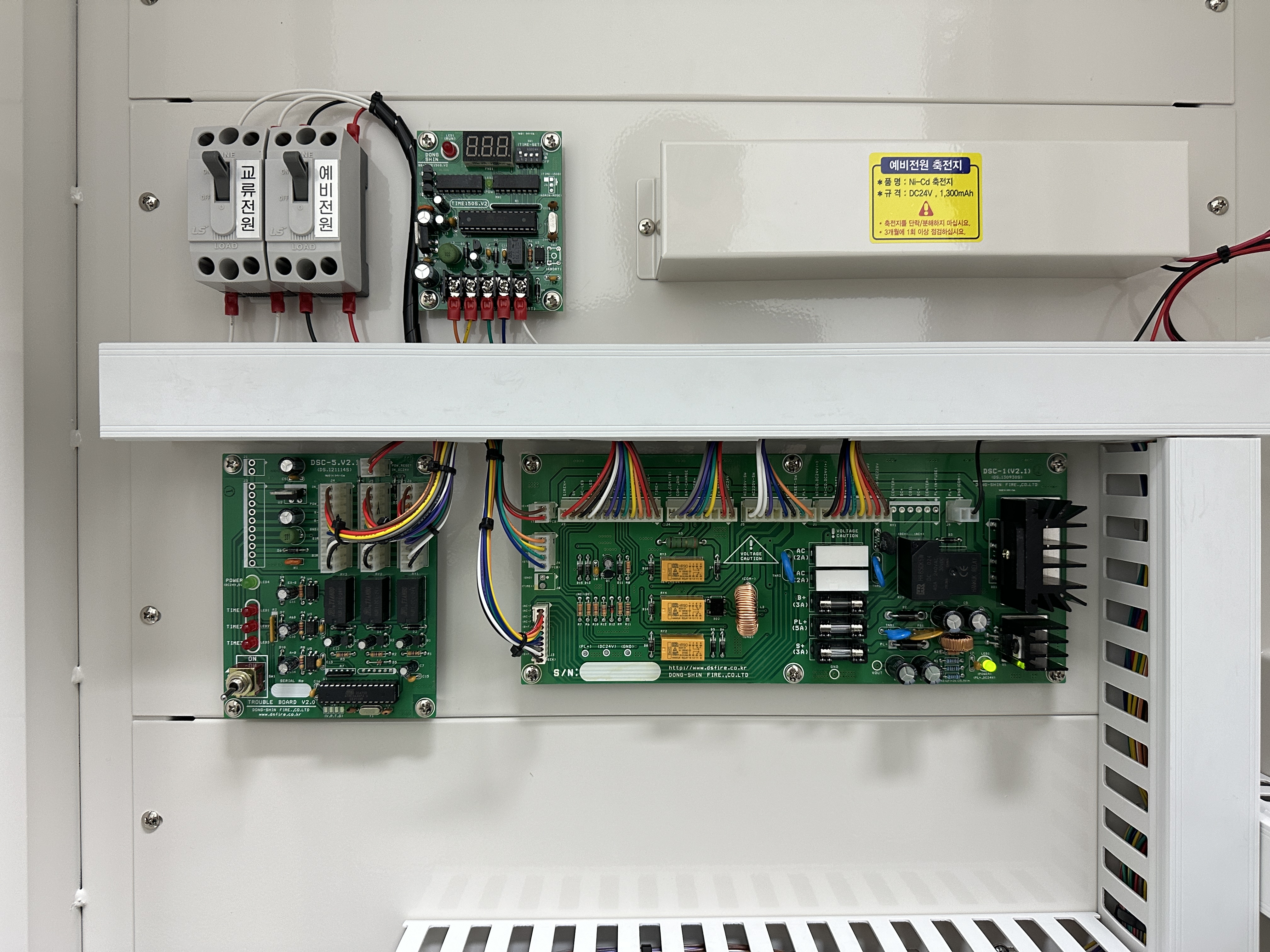

DSC-1 V2.1  - 1차측 바리스트 및 서미스트 적용
DSC-1 V2.0  - 1차측 바리스트 및 서미스트 부품 없음















































































































[ 구형 - 참고용]
