모듈러시스템 동관 연결

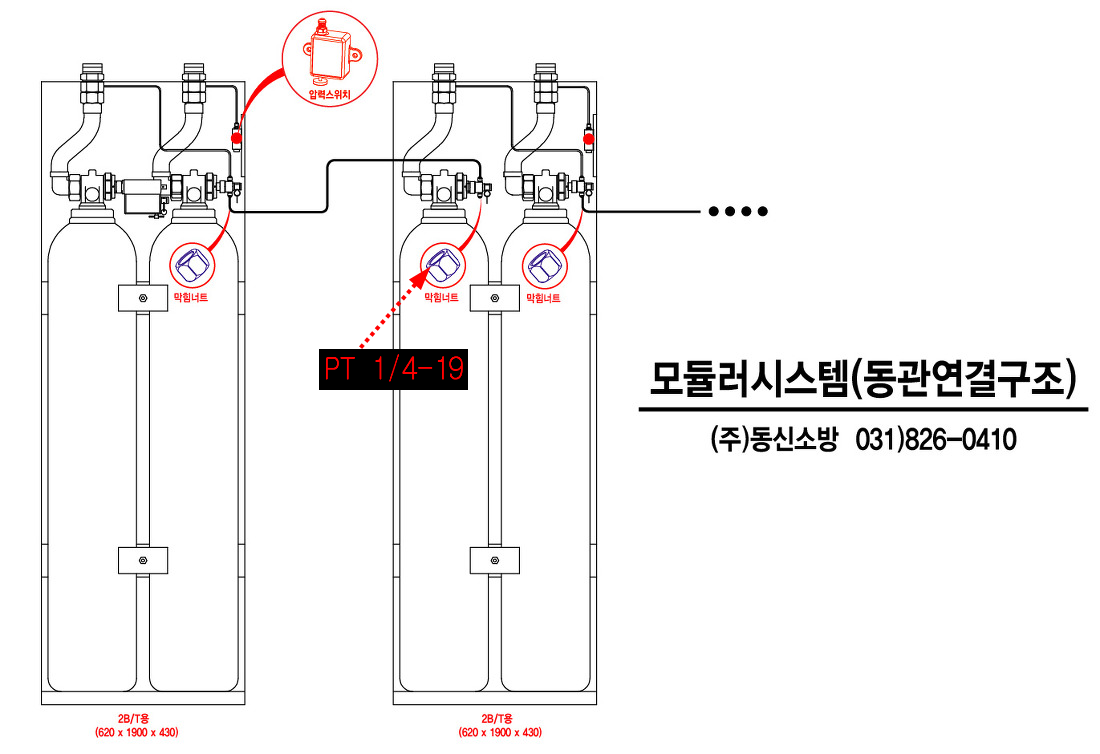

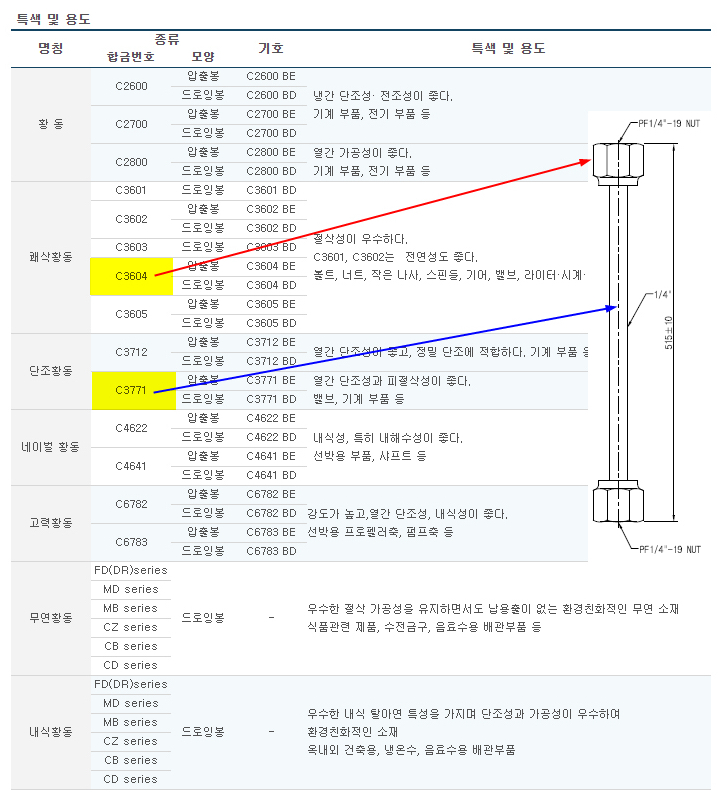

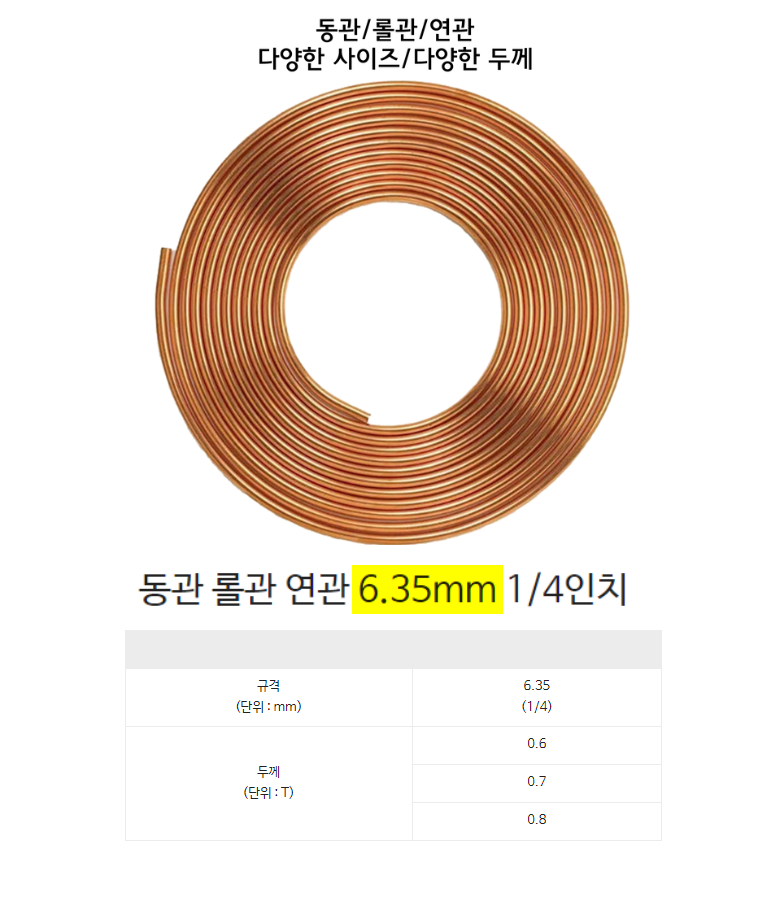

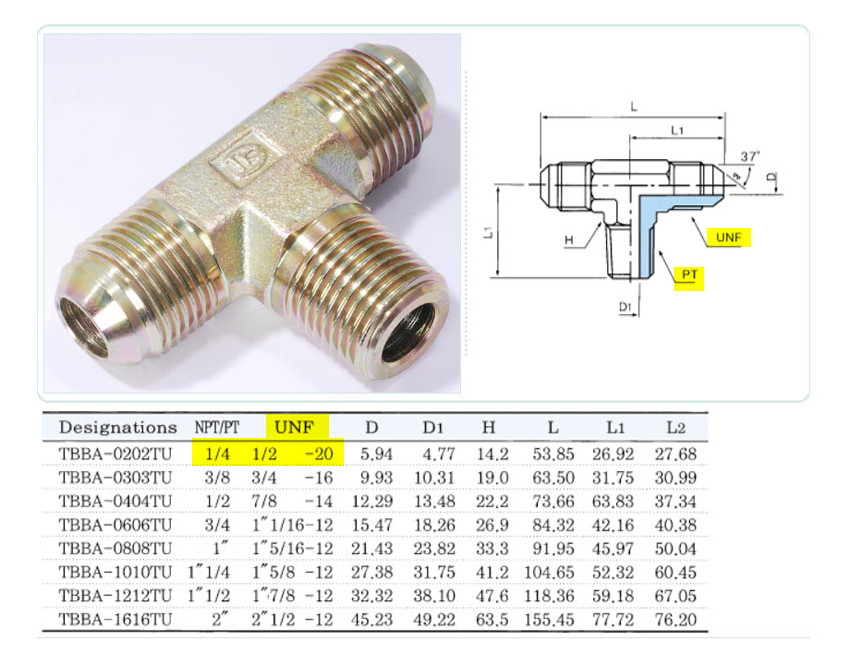

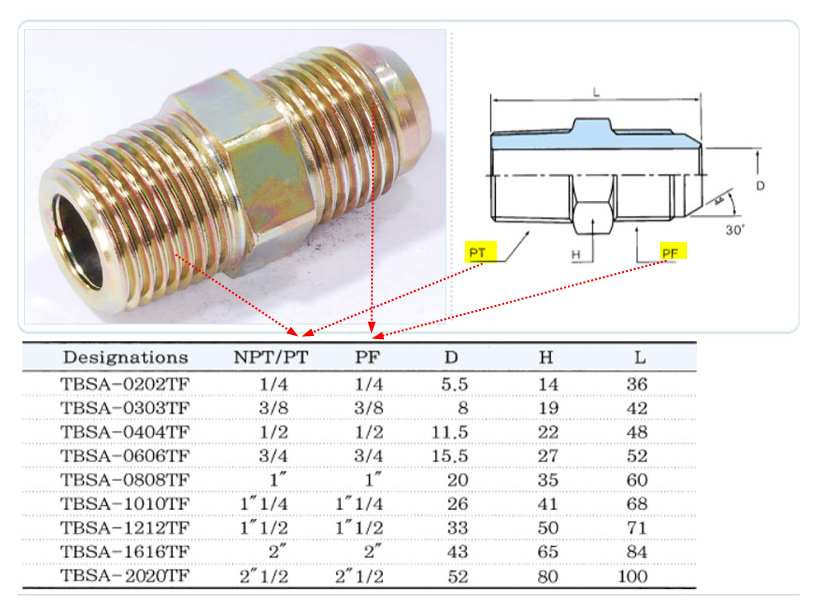

 모듈러시스템 동관 연결 방법

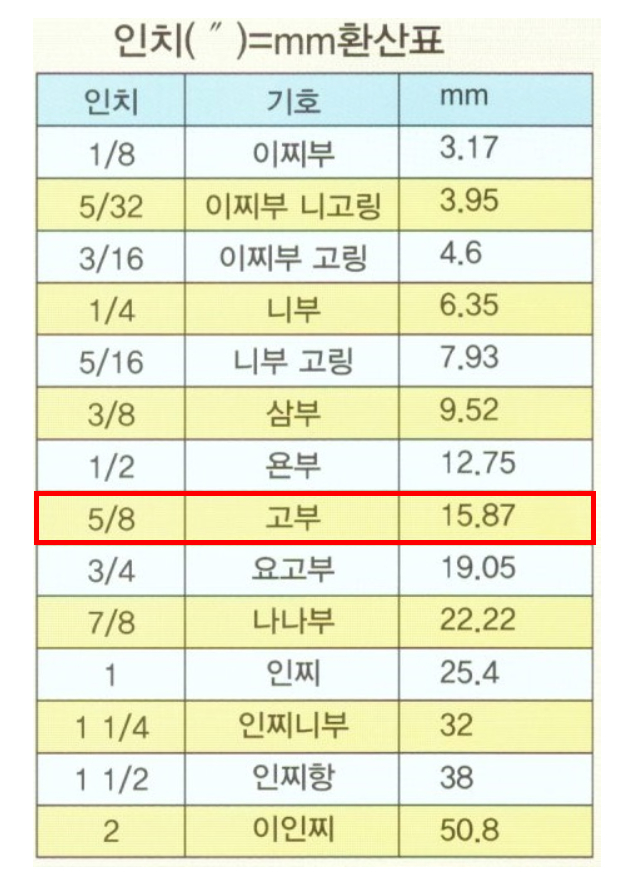

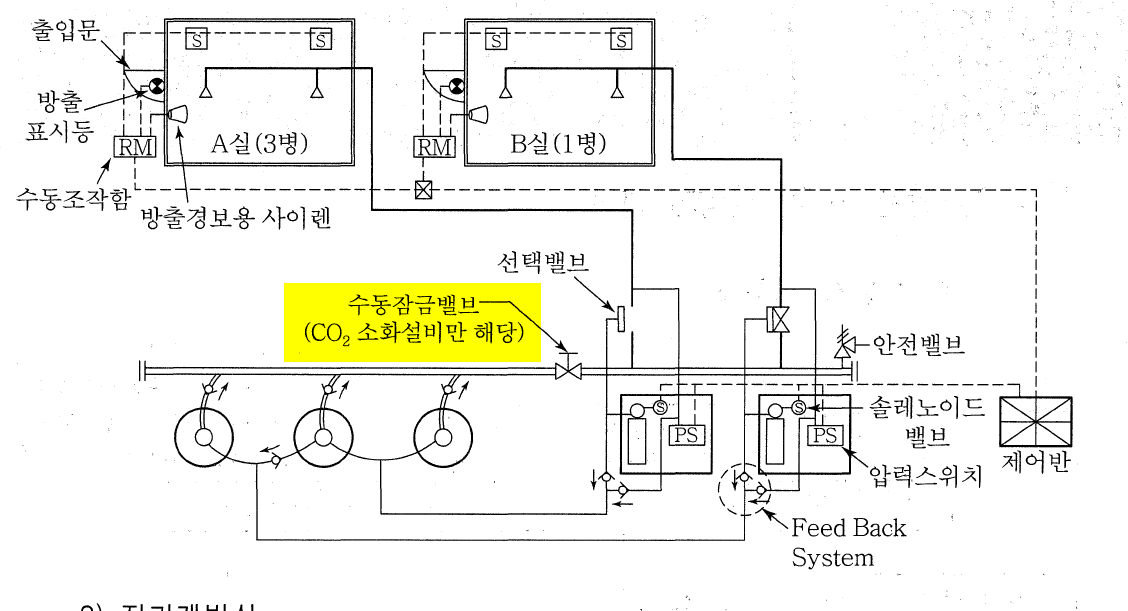

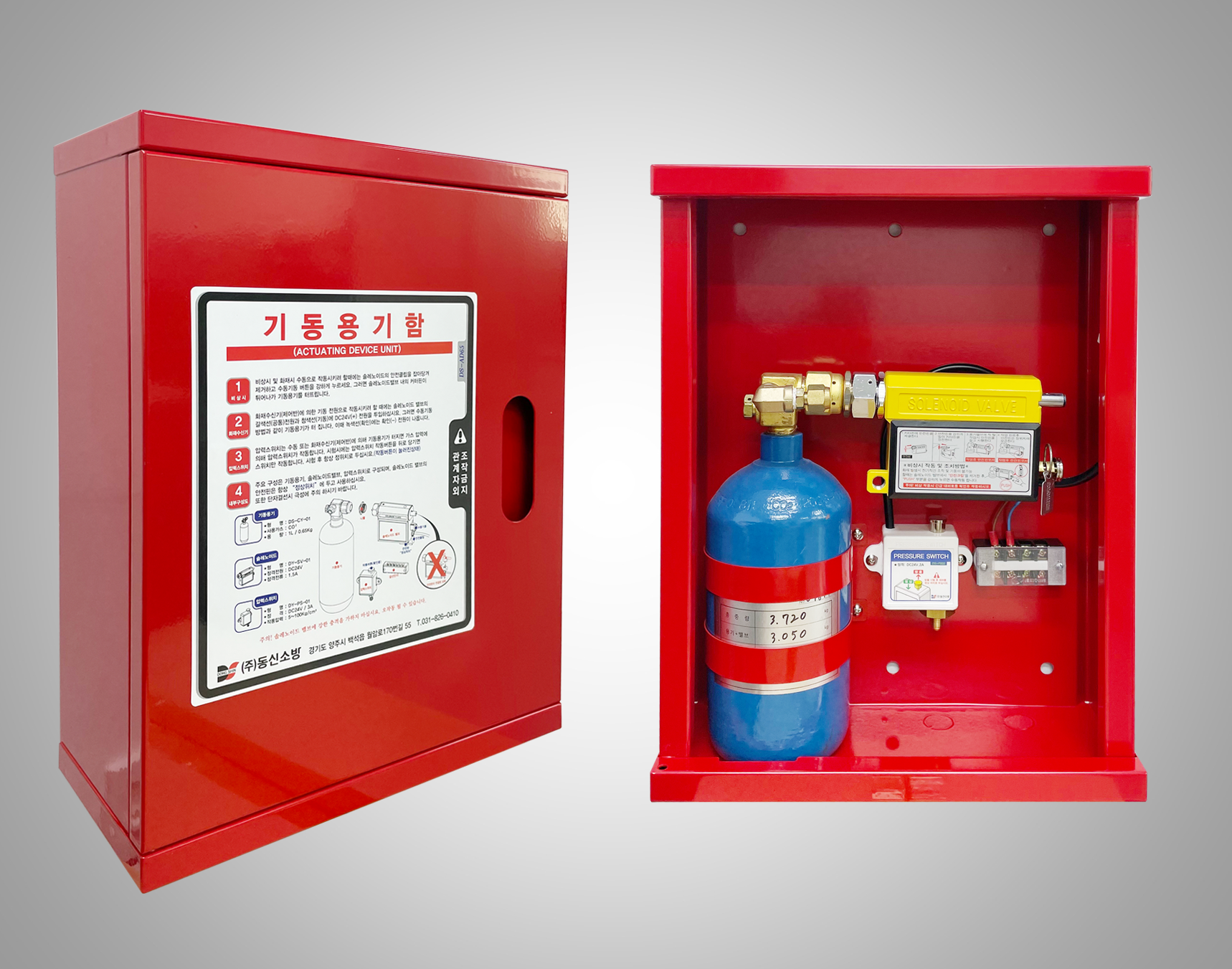

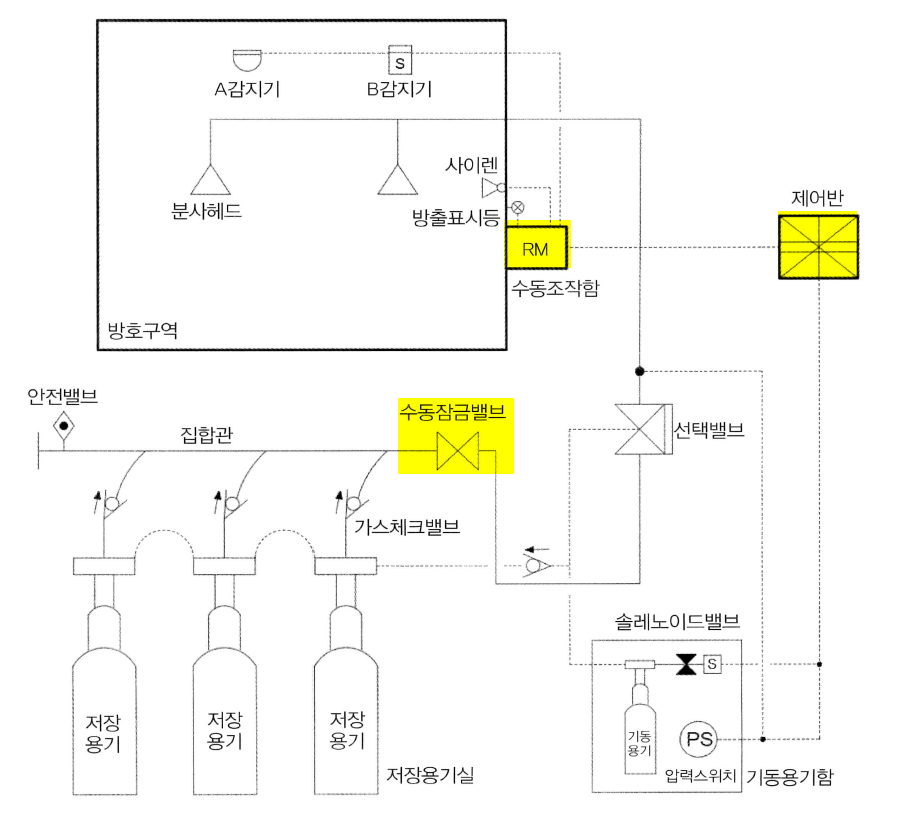

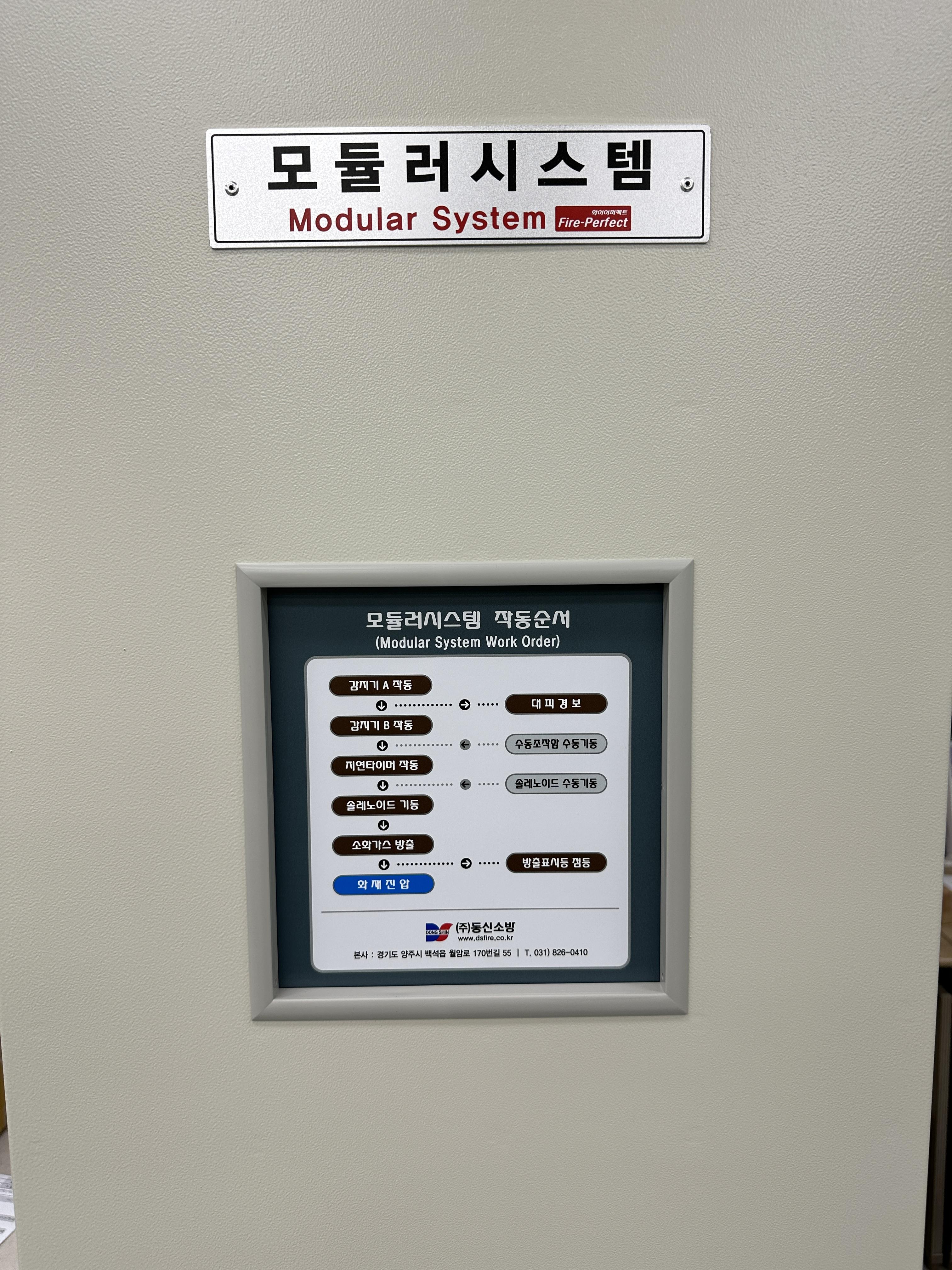

*화재시 설비동작 :  "솔레노이드 밸브 작동 > 니들밸브 작동(압력스위치 작동) "   > 니들밸브 작동 > 니들밸브 작동  순으로 동작합니다.

자세한 문의는 당사로 연락 바랍니다..



(솔레노이드 밸브 및 압력스위치 결선은 수신기 쪽으로 하시면 됩니다.)

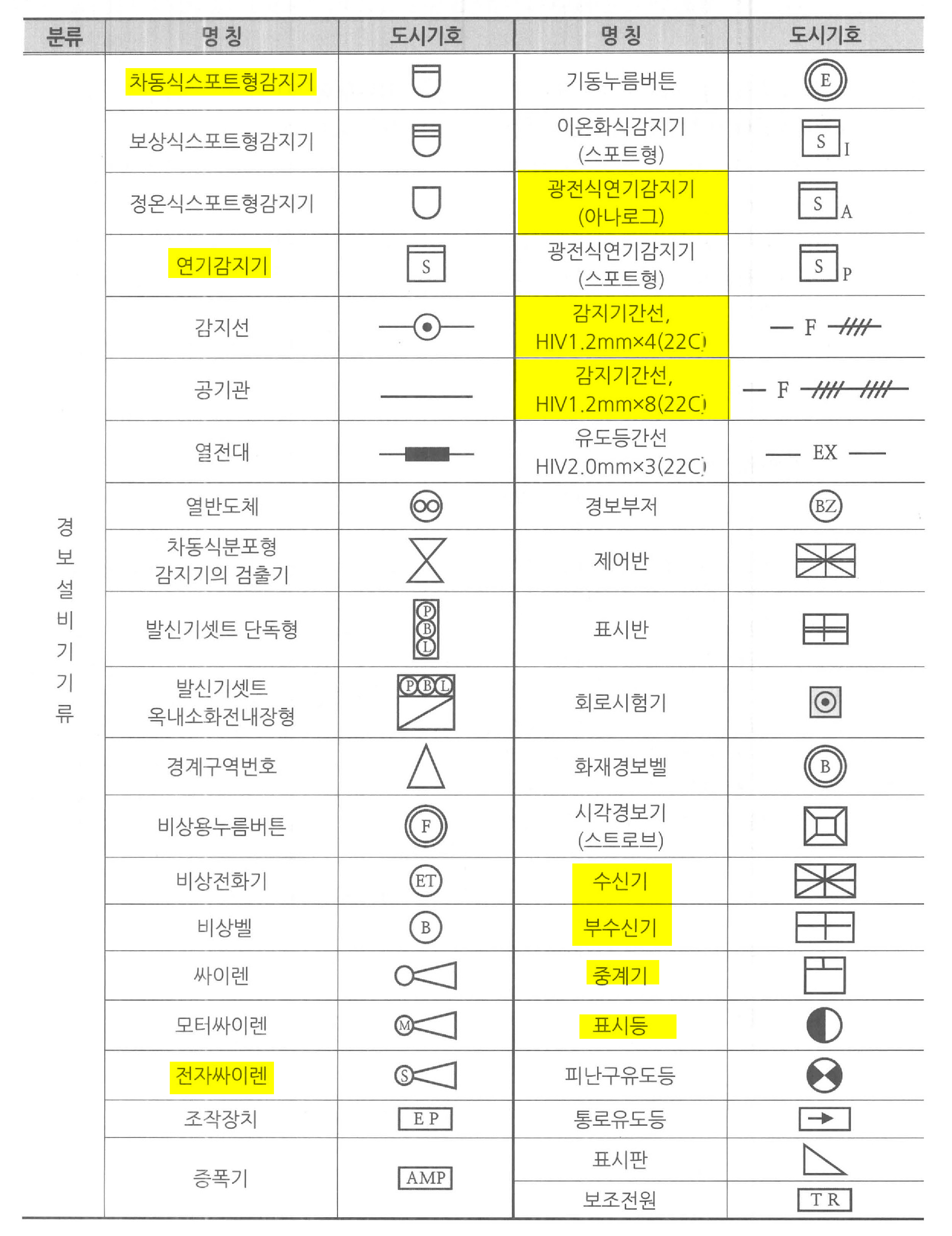

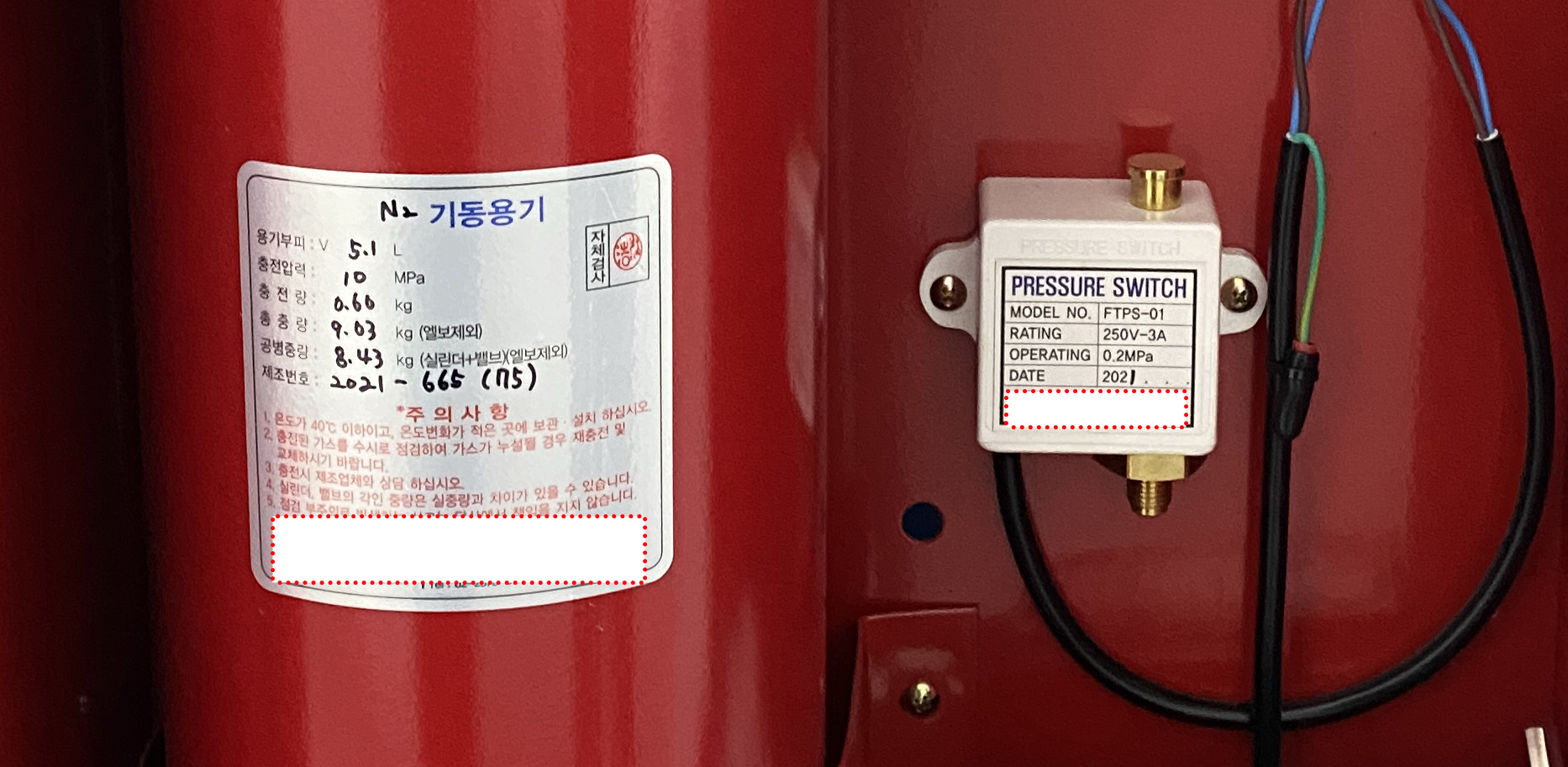

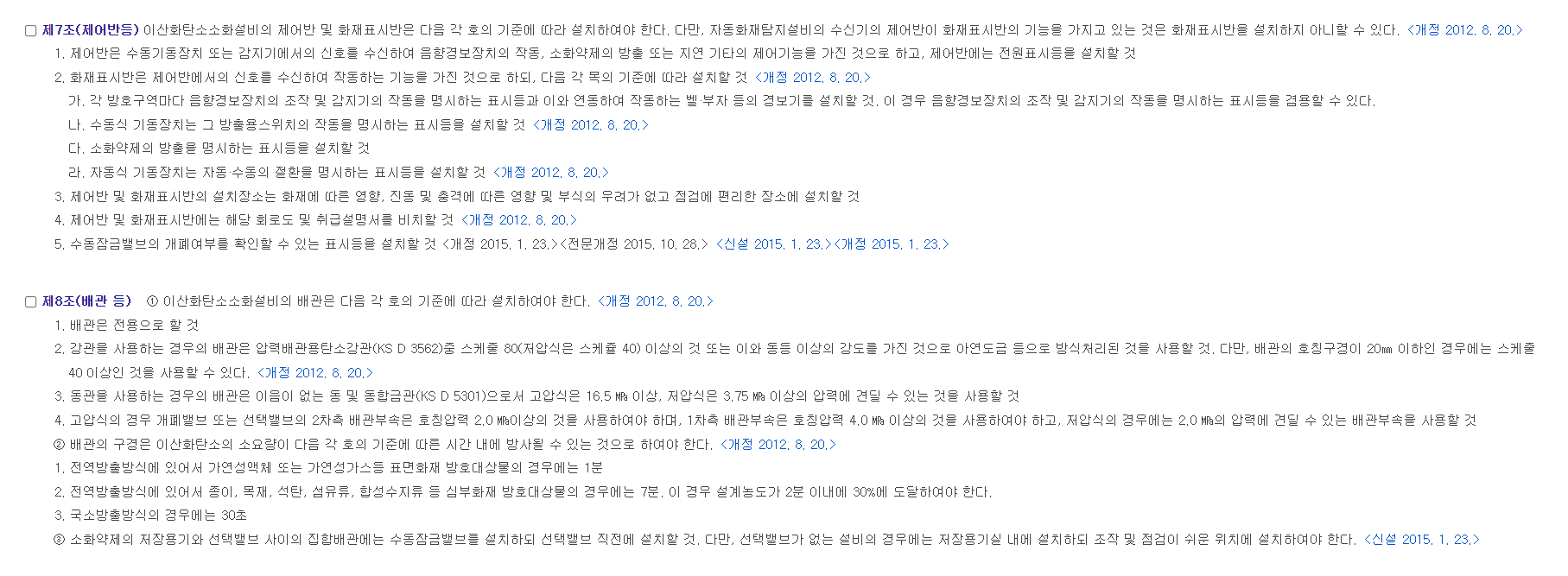

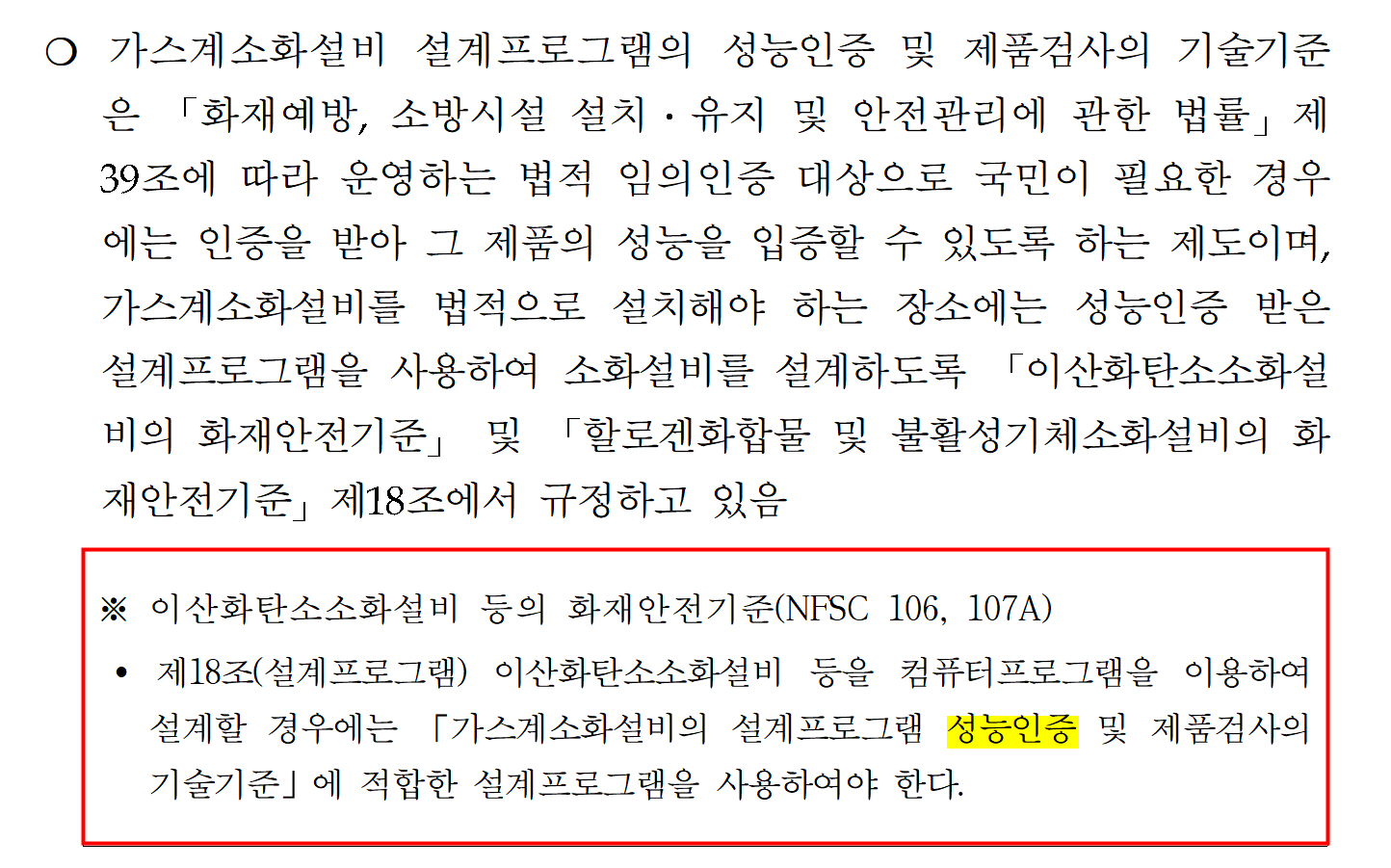

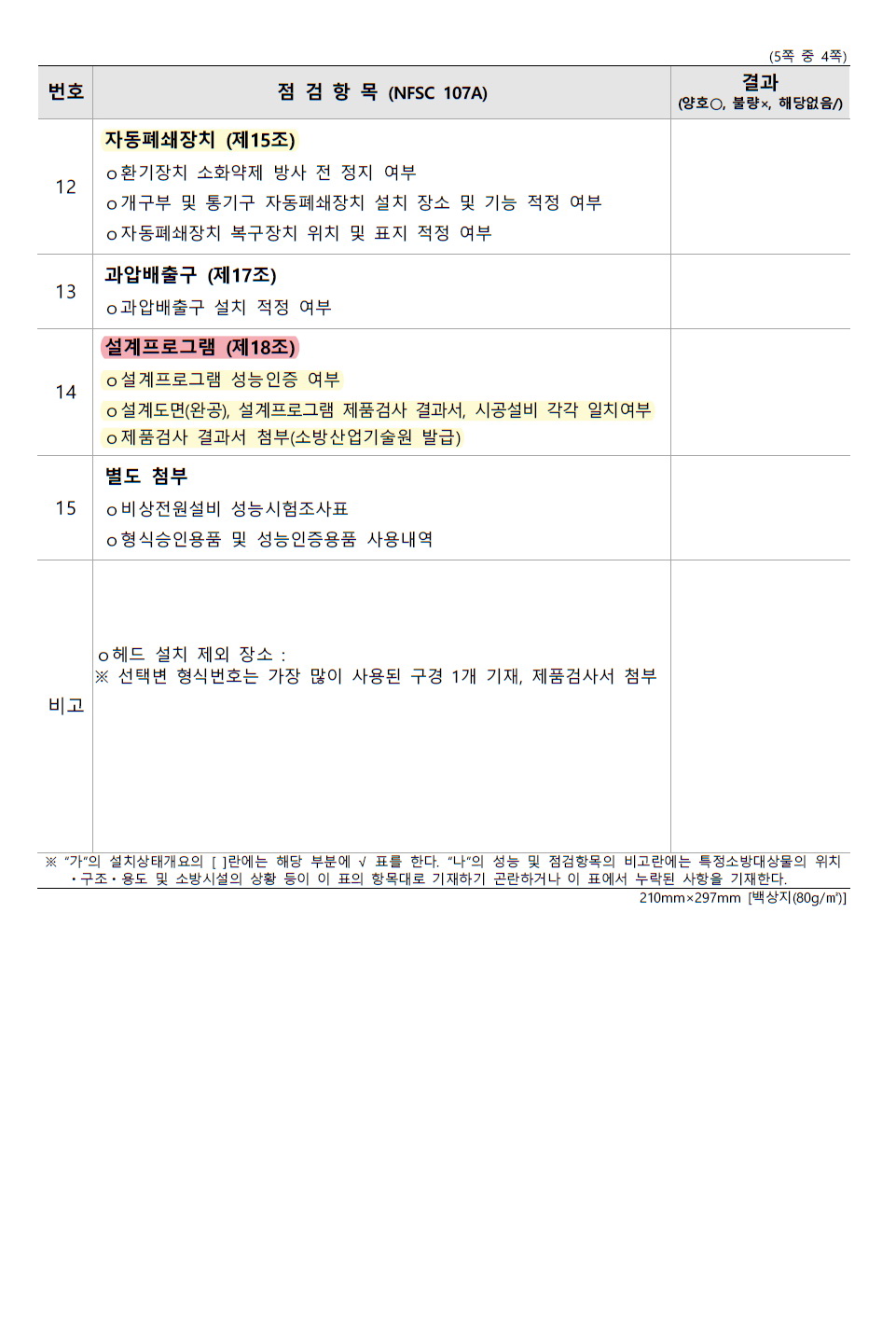

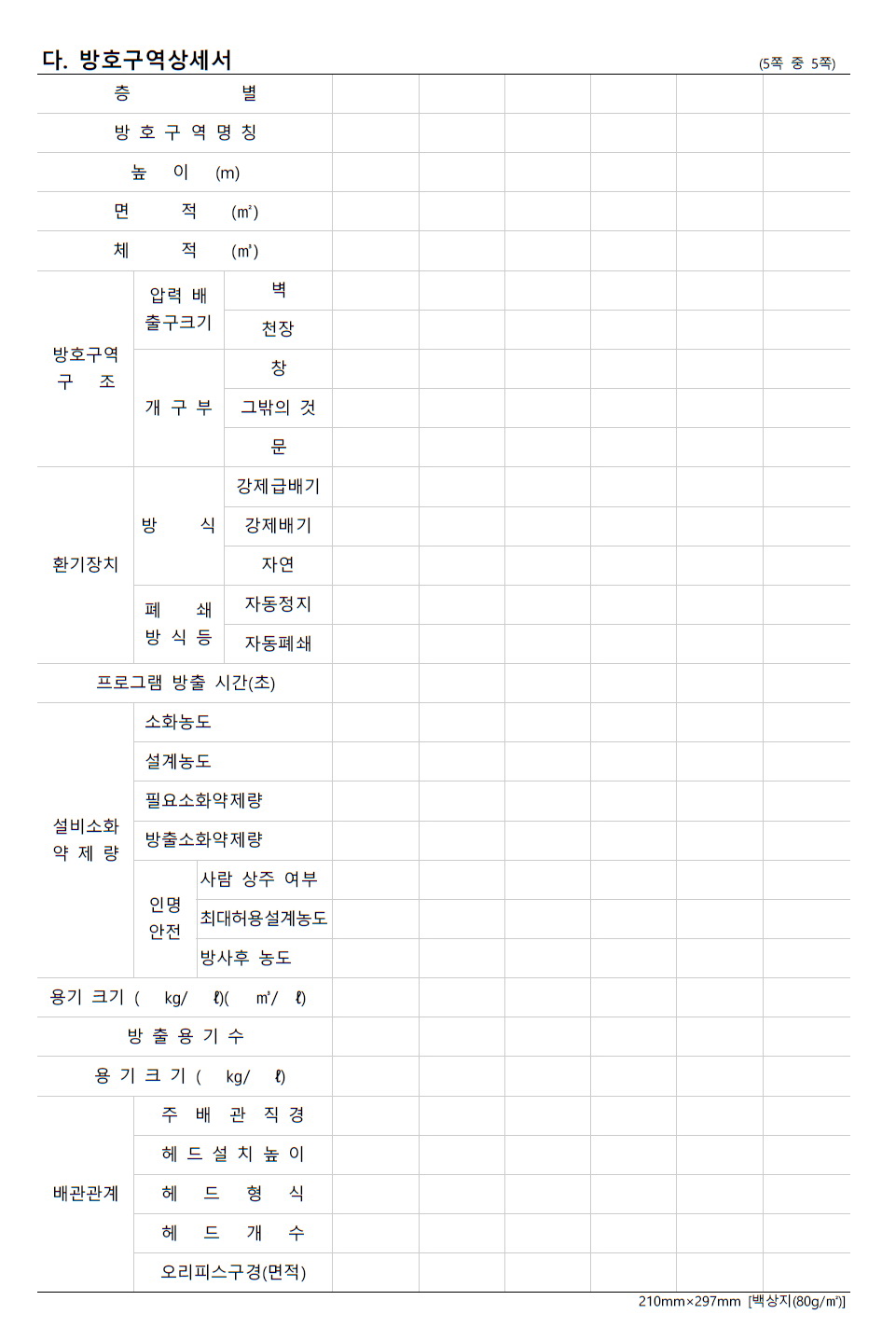

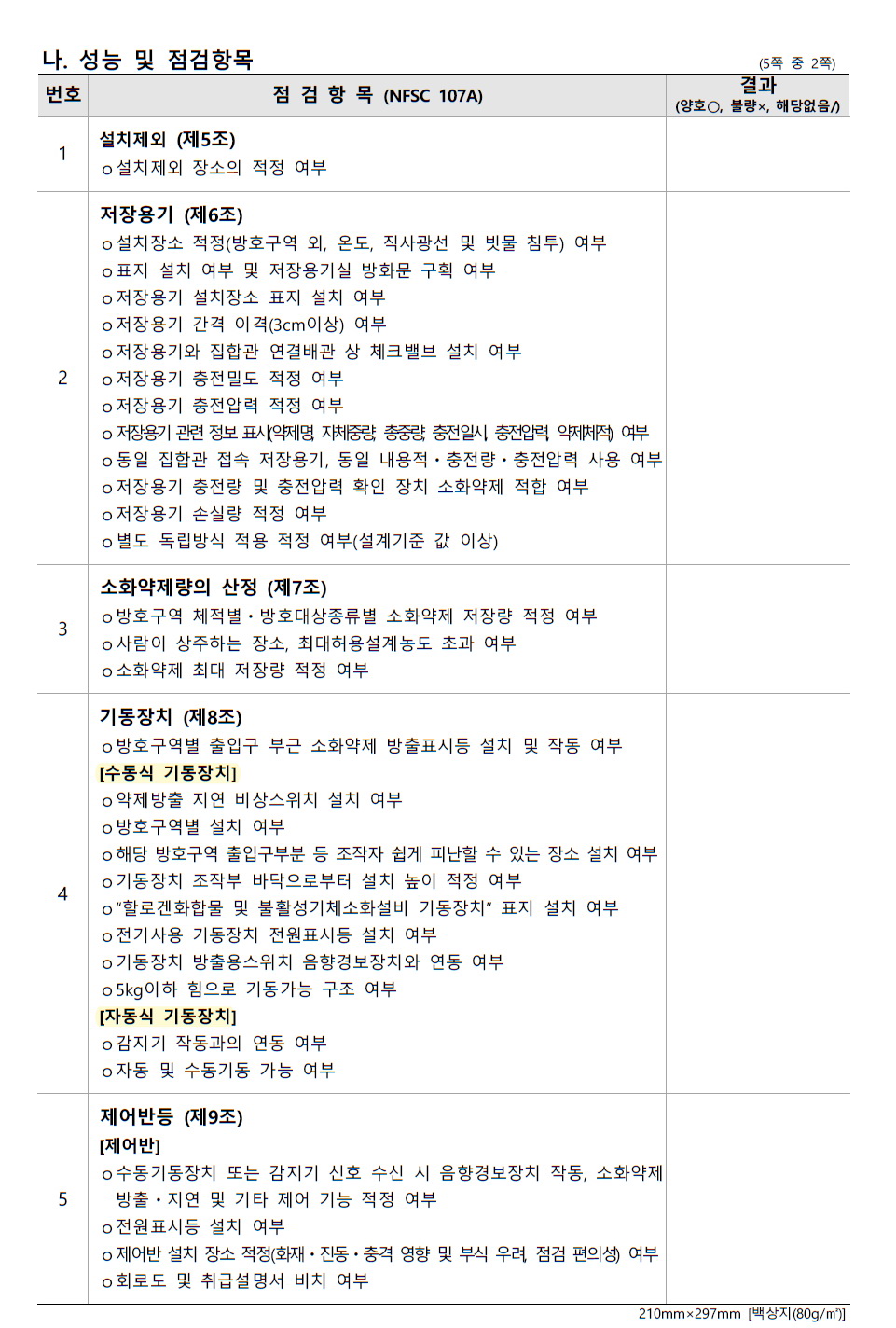

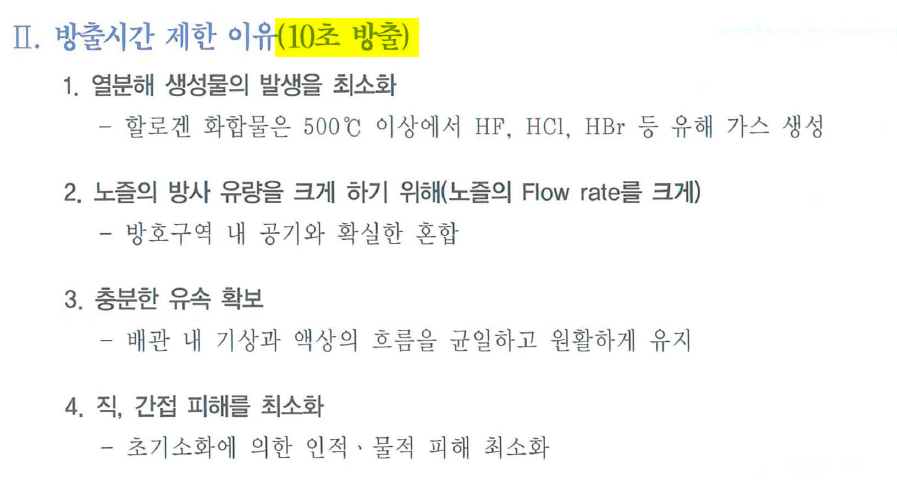

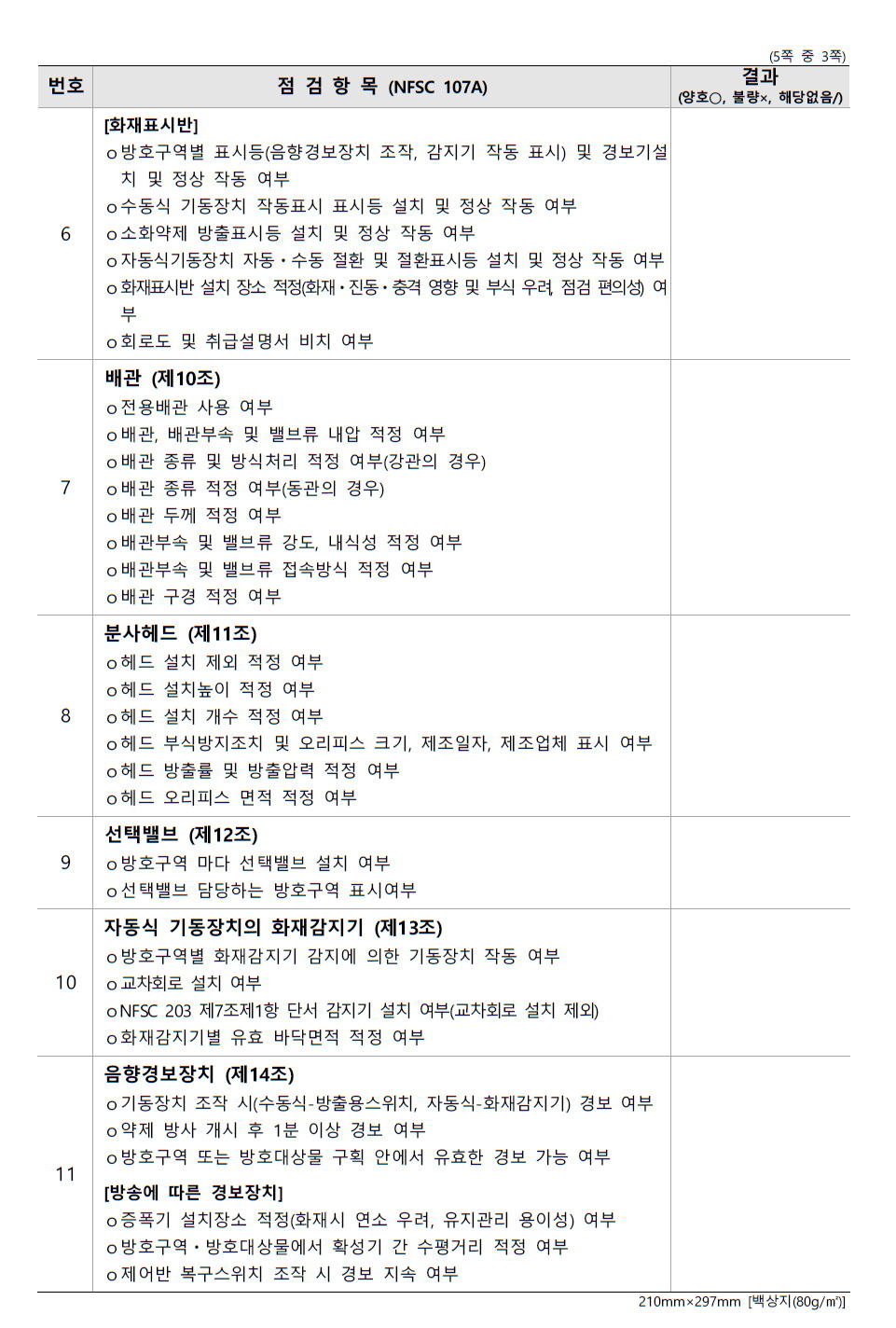

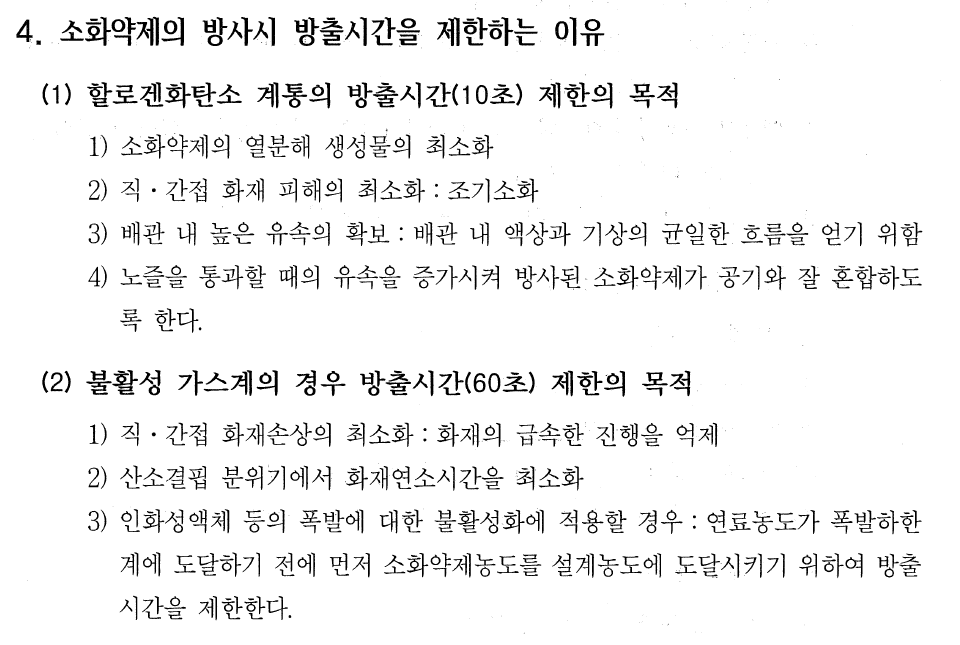

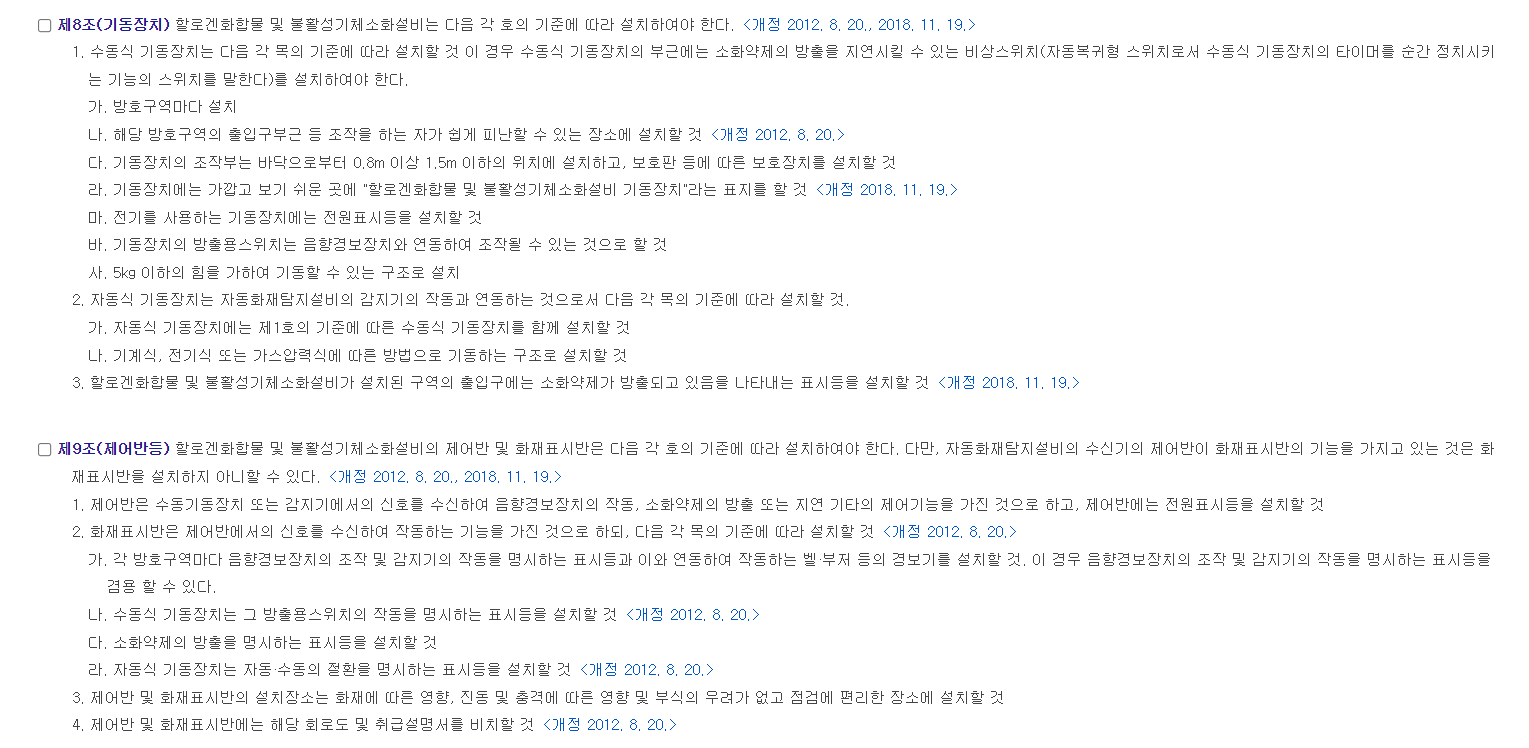

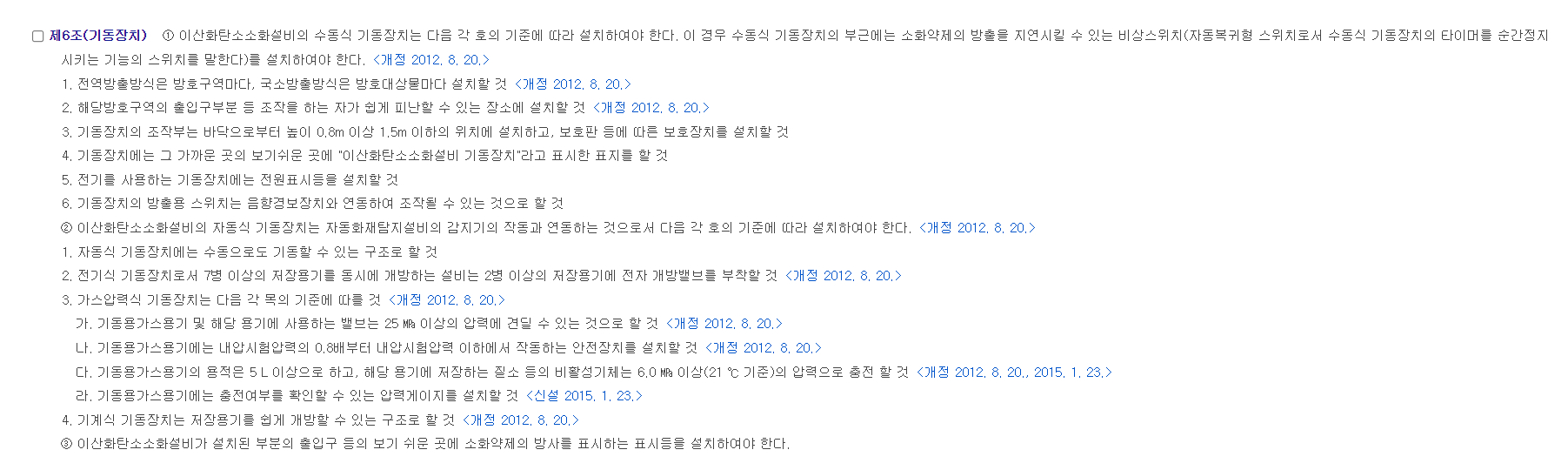

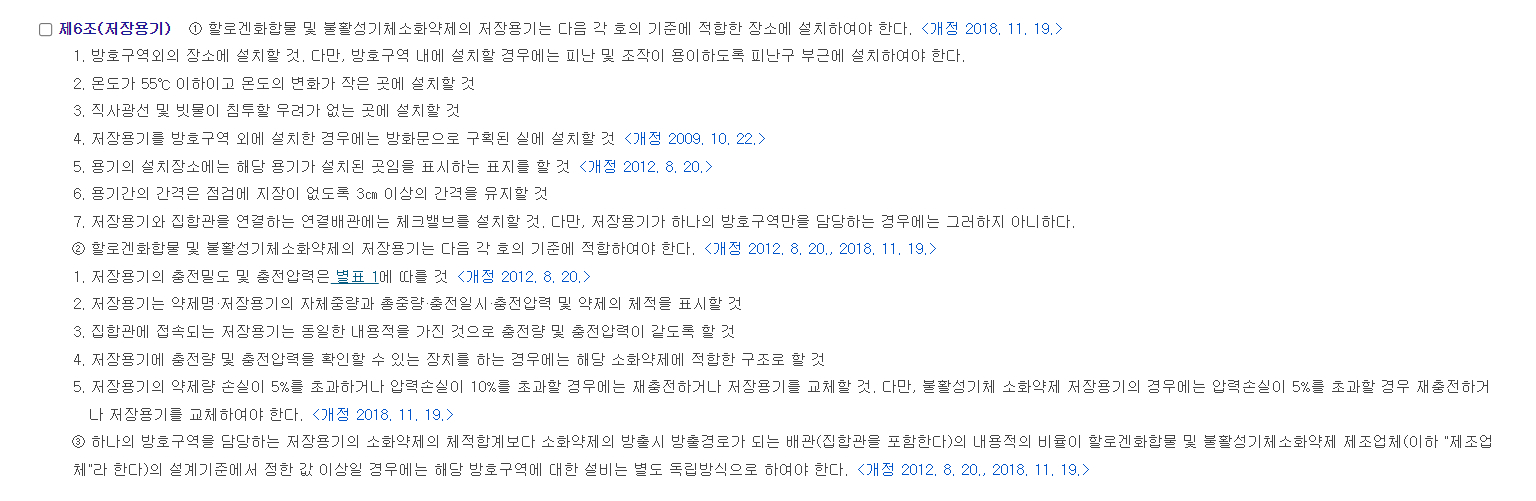

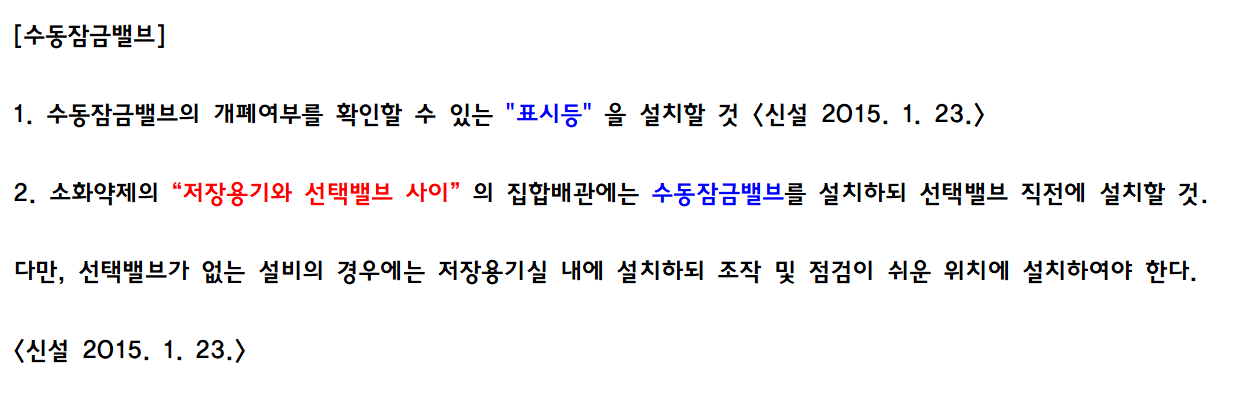

(고시 제2016-46호)가스계소화설비 설계프로그램의 성능인증 및 제품검사의 기술기준 & 성능인증_및_제품검사시험세칙



가스계소화설비 설계프로그램의 성능인증 및 제품검사의 기술기준(소방청고시)(제2017-1호)(20170726).pdf
0.11MB

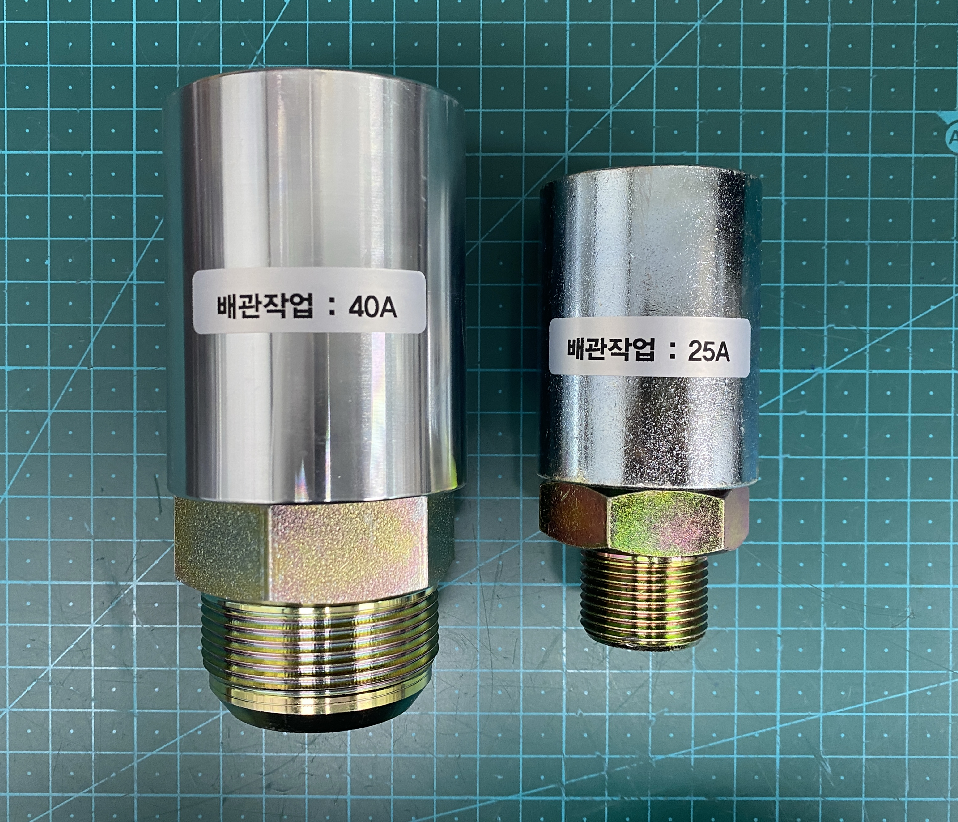

[배관작업시 약제에 따라 구분]

-할로겐화합물 : 40A

-이산화탄소 : 25A



캐비닛___ 할론 구형(M18) --> 이산화탄소(M18) 동일하게 적용 가능함.

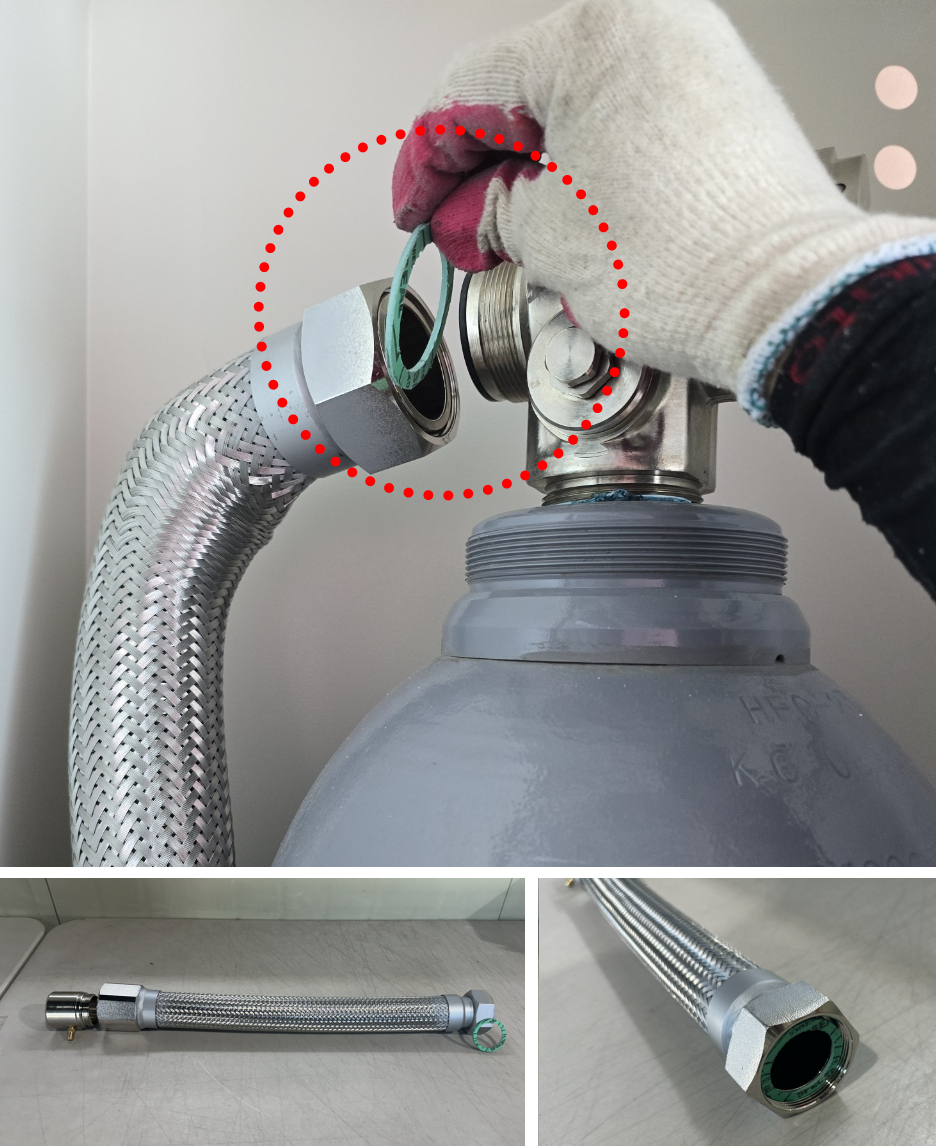

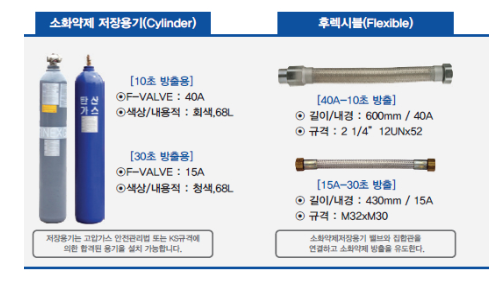

* 캐비넷-이산화탄소 후렉시블 및 방출헤드 규격 *

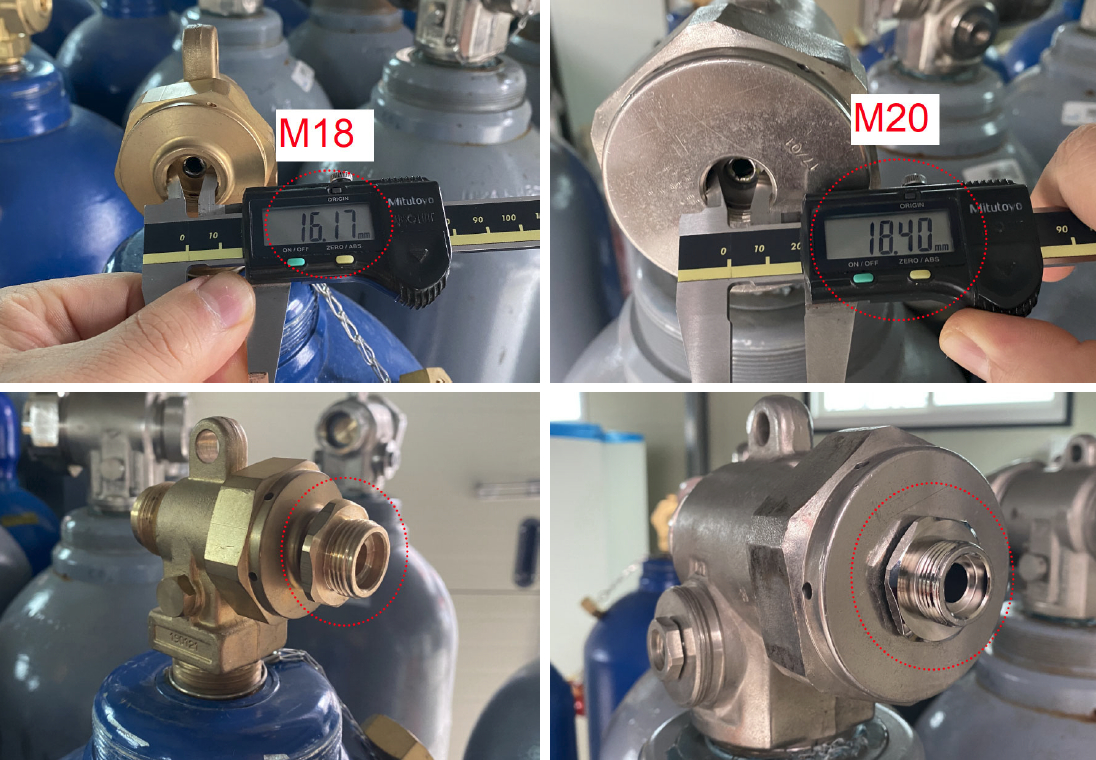

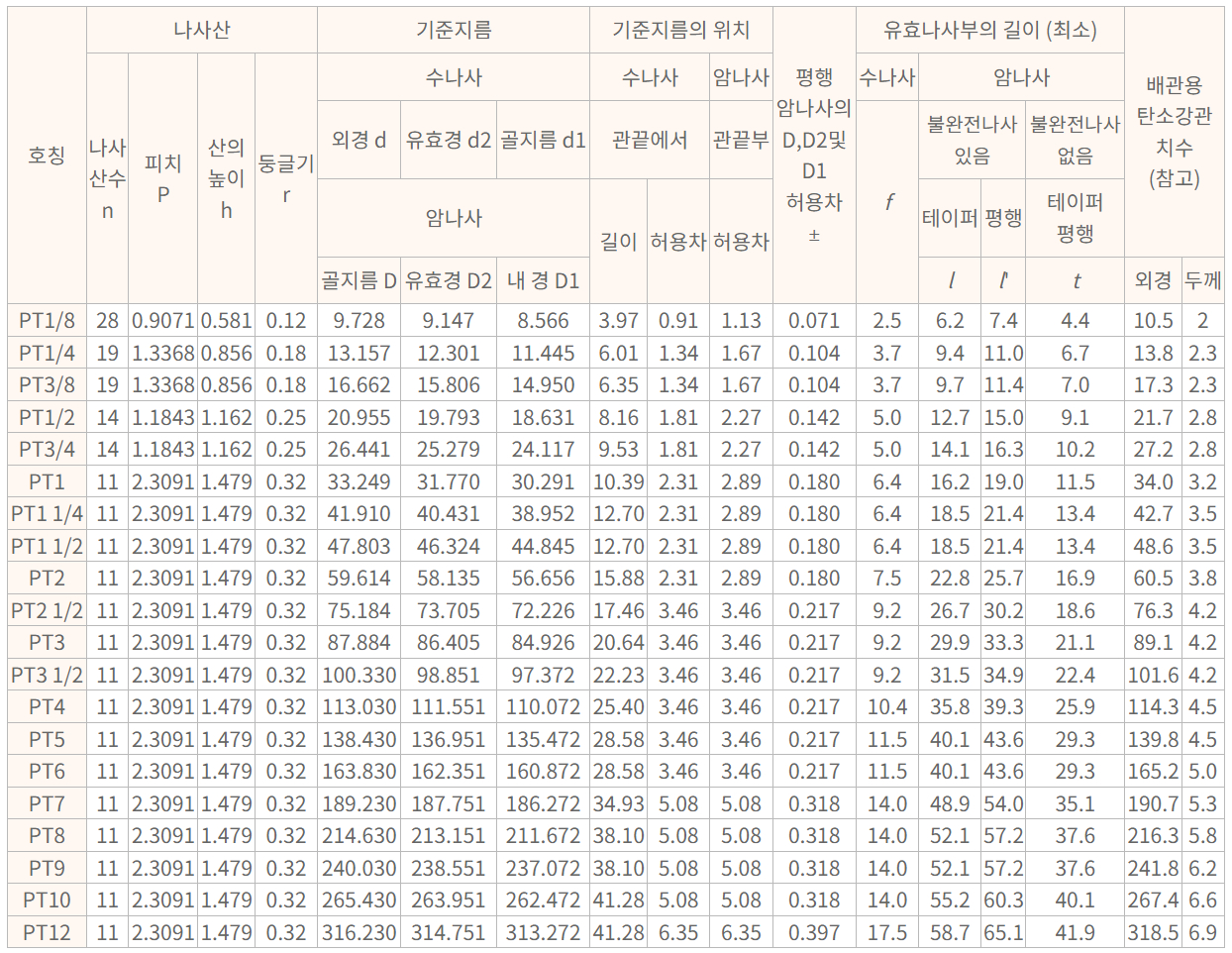

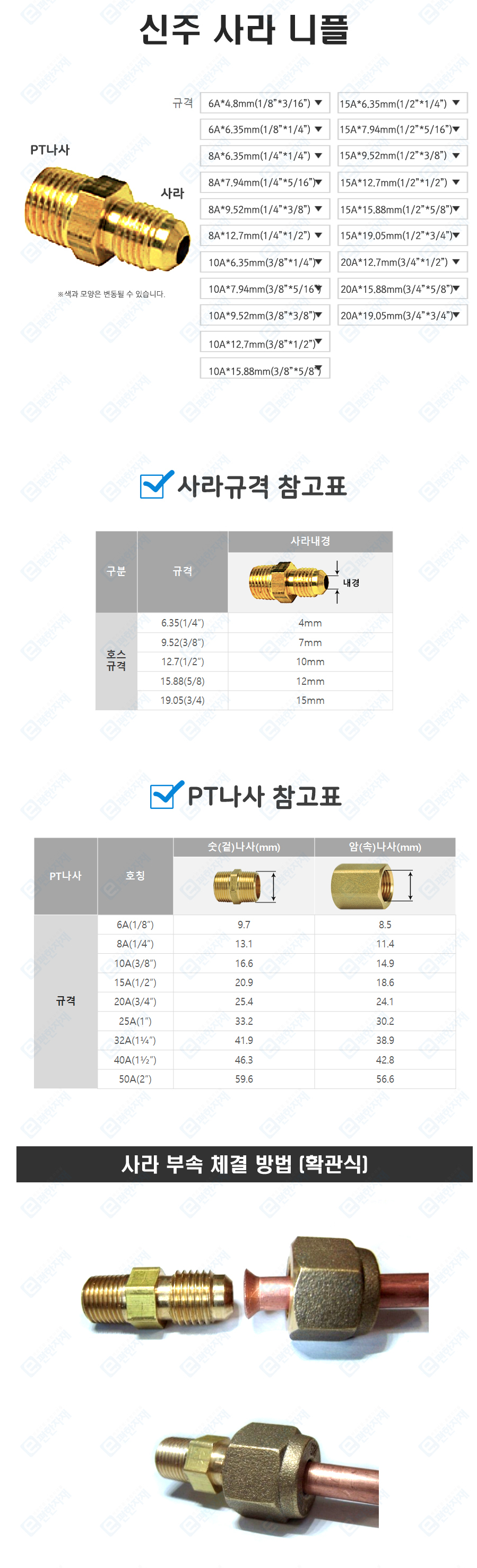

니플 규격 :    20A(출고시)   ,    18A   ---       SV 출고시 20A 포함



캐비닛___ 할론 구형(M18) --> 이산화탄소(M18) 동일하게 적용 가능함.











SV 분리 시 시계 방향으로 돌린다.

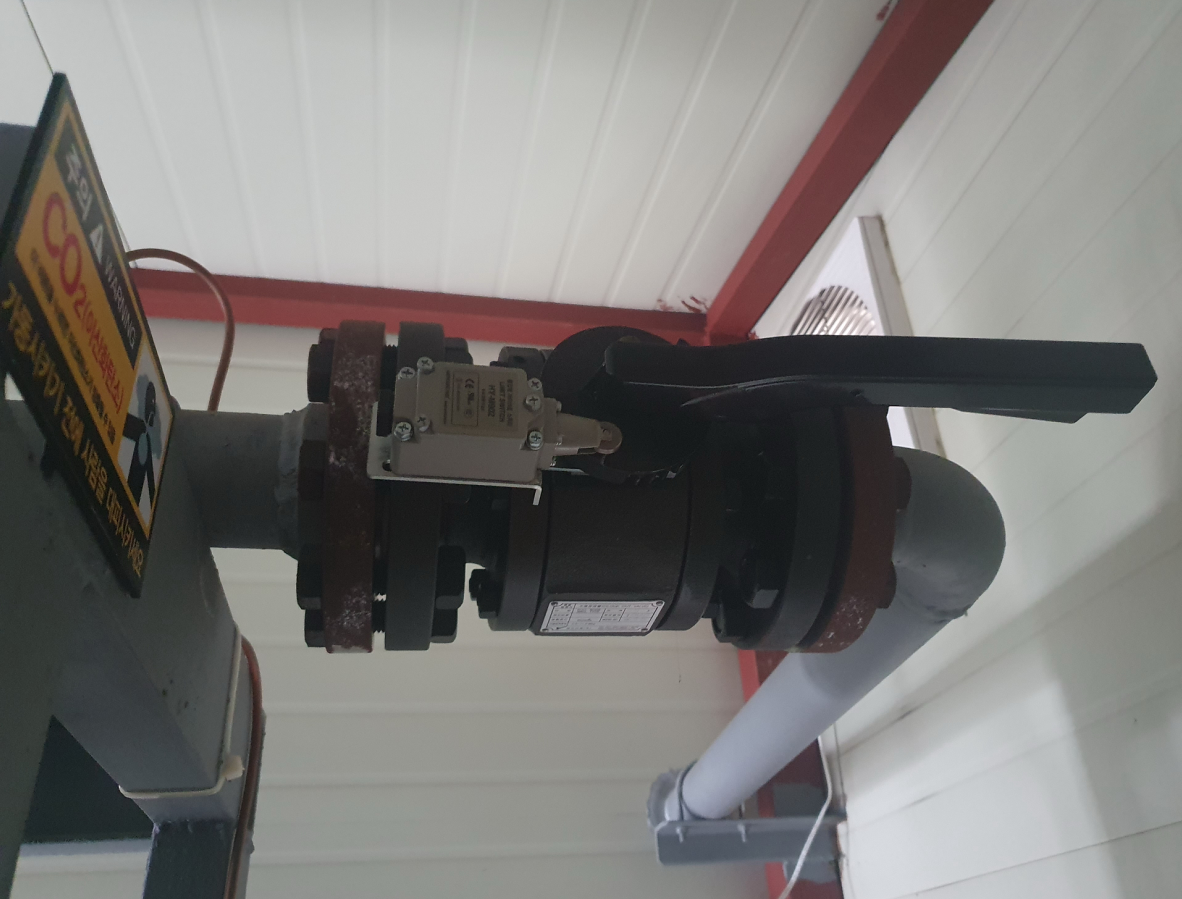

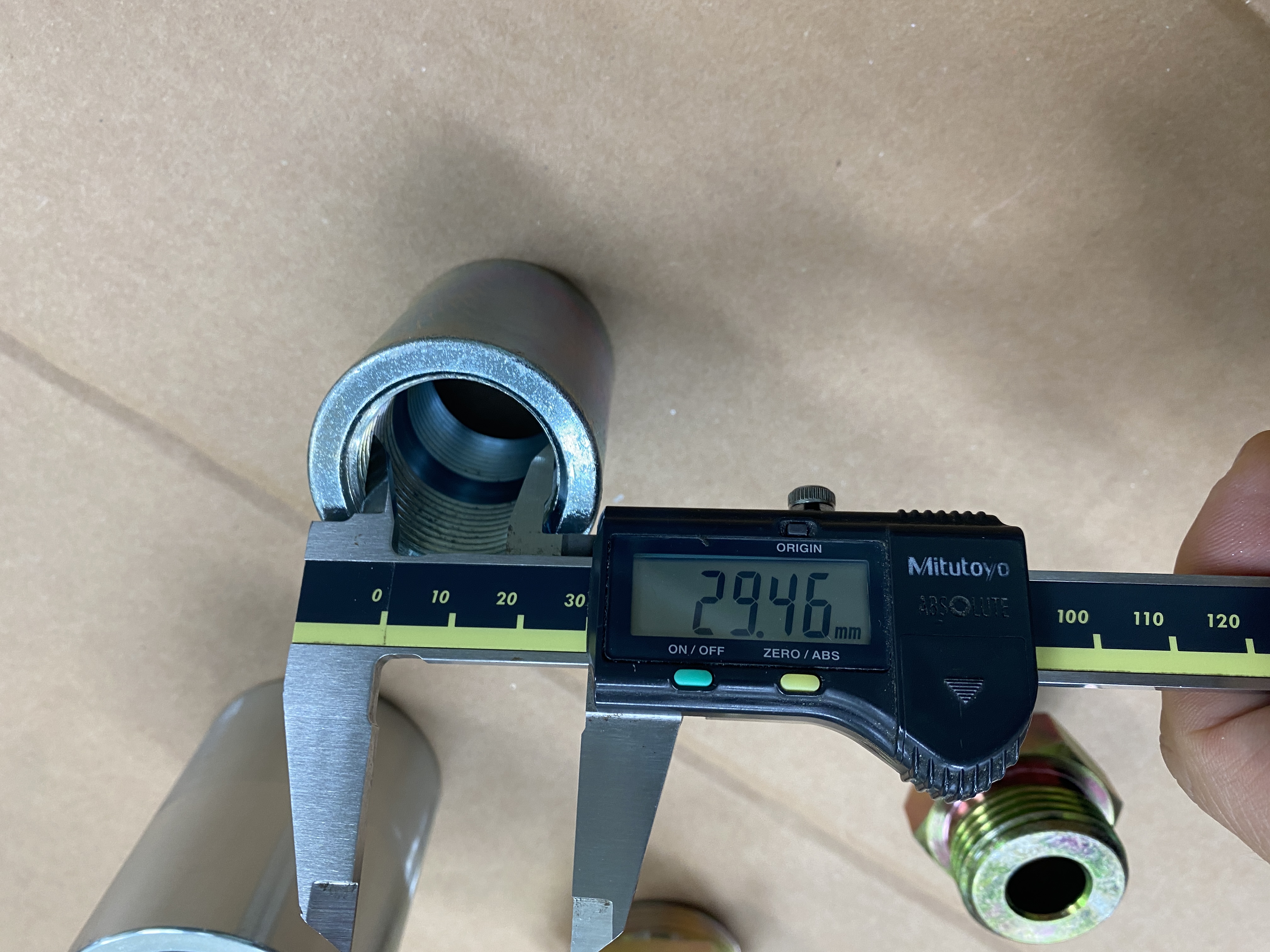

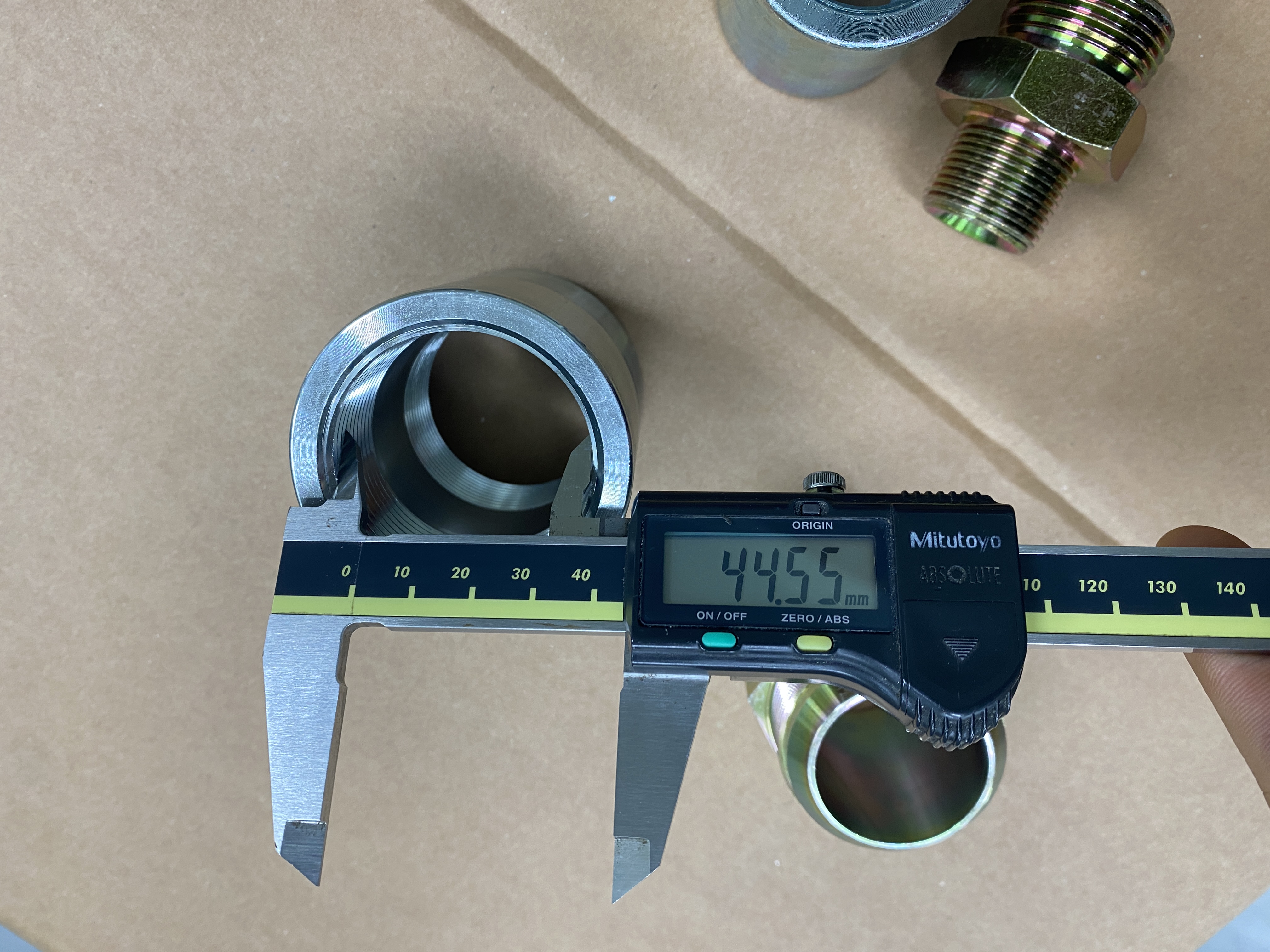

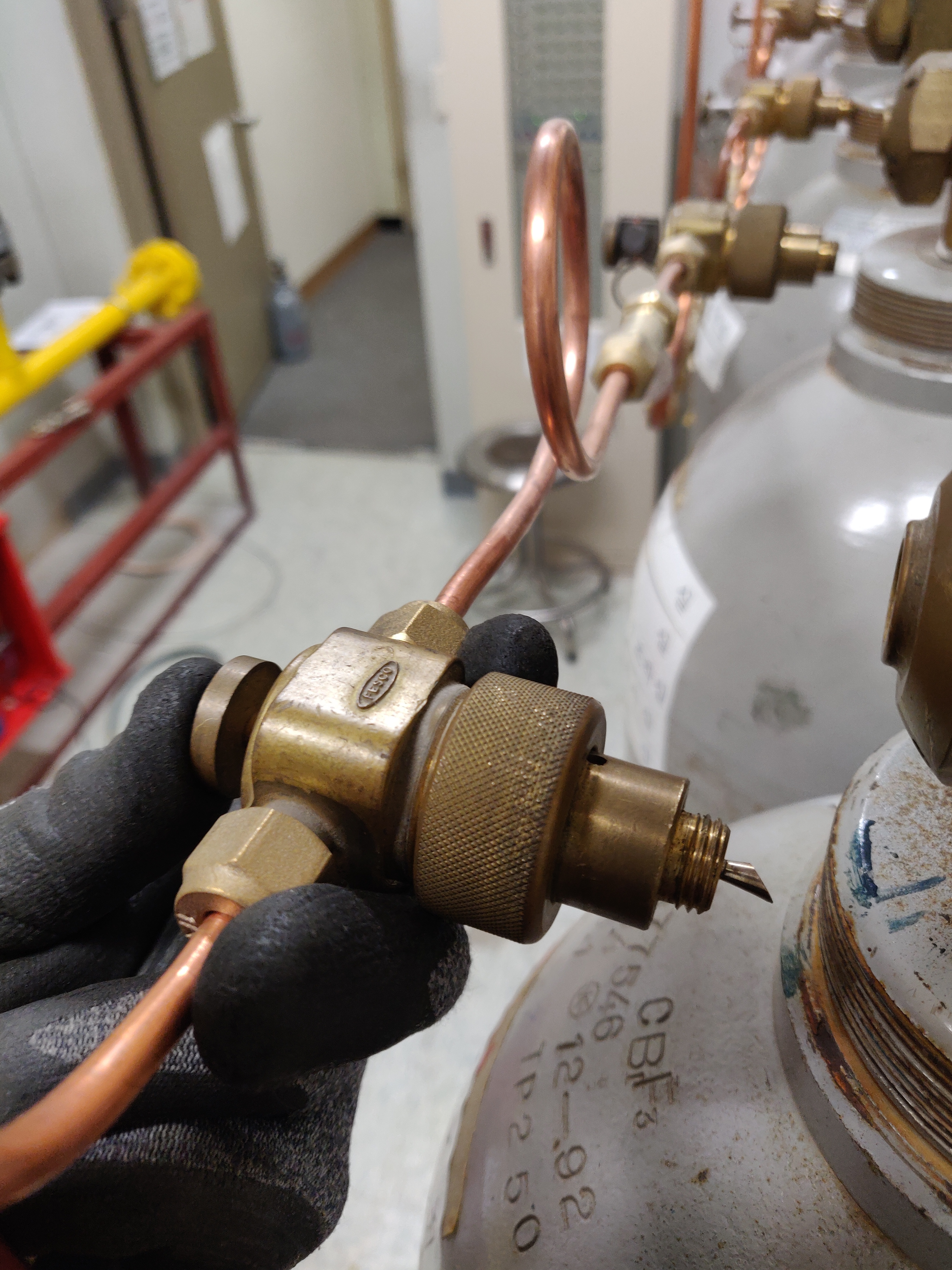

---현장 사진---

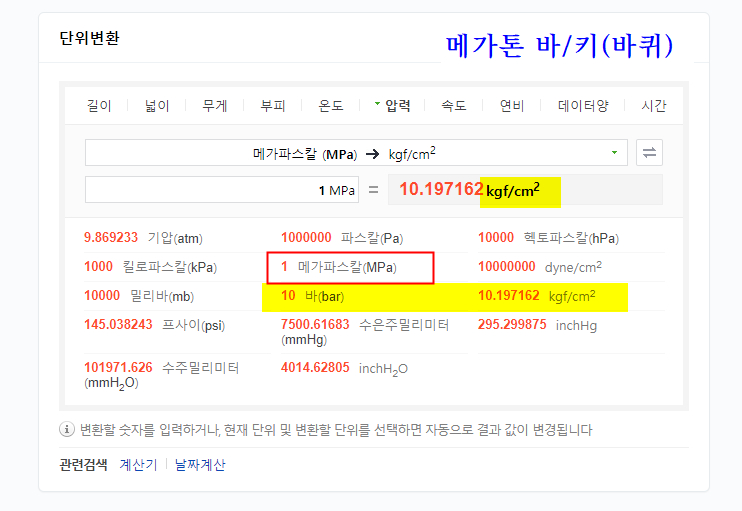

- 최고충전압력 (Maximum Filling Pressure) FP

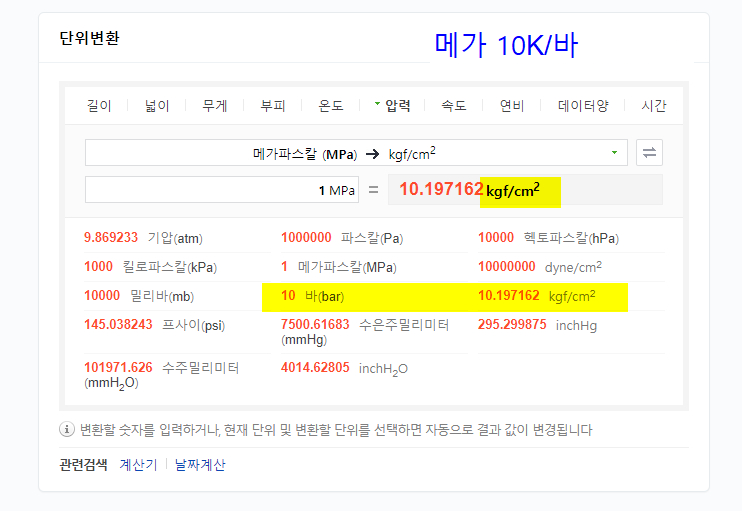

- 내압시험압력 (Pressure Proof Test Pressure) TP
- 기밀시험압력 (Leakage Test Pressure)















기계식(PRD=Piston Release Damper)

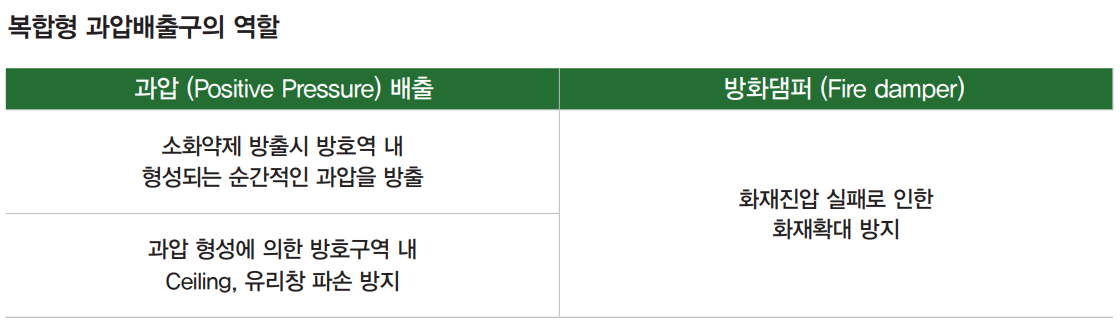

 과압배출구 / 피압구









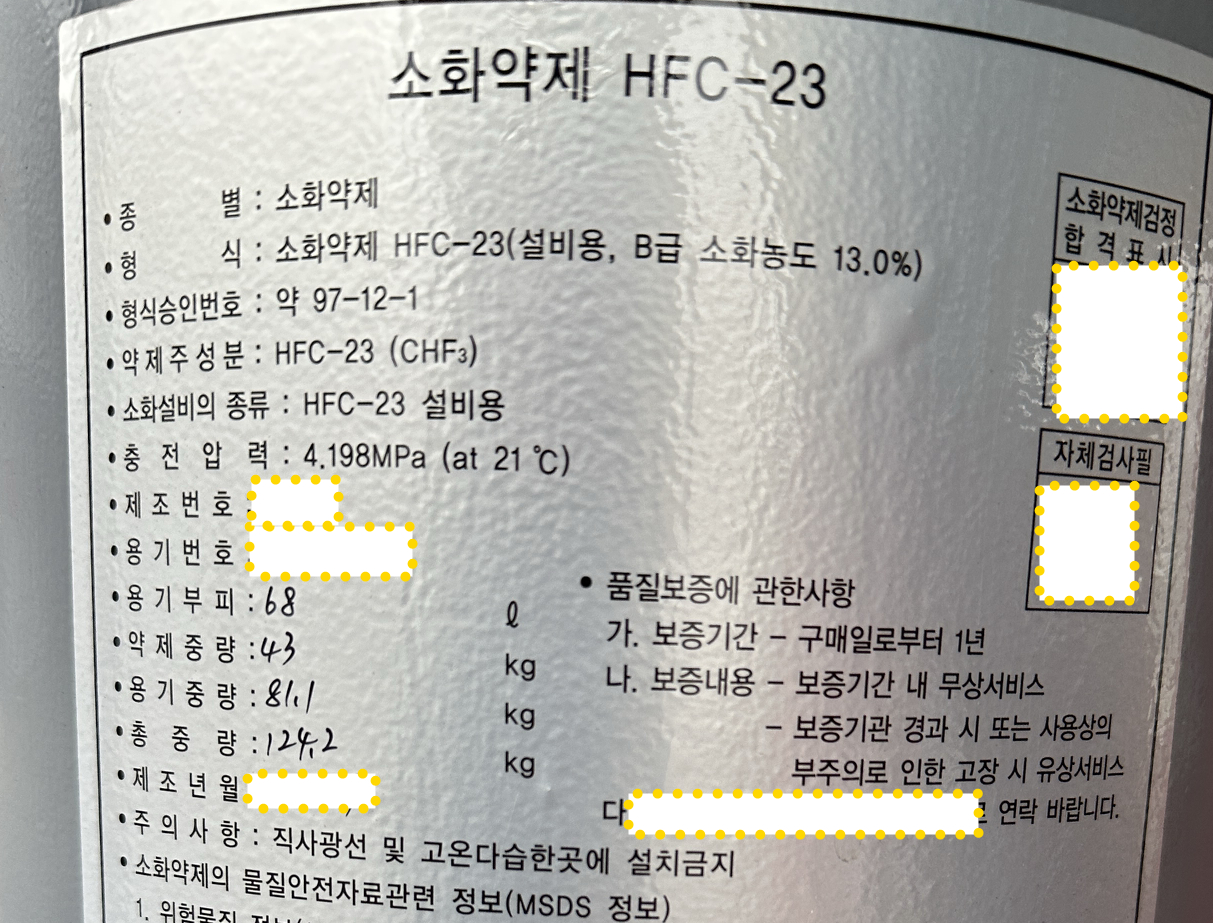

**총무게 : 122 kg  (74.9 + 0.9 + 45kg + 사이폰관)

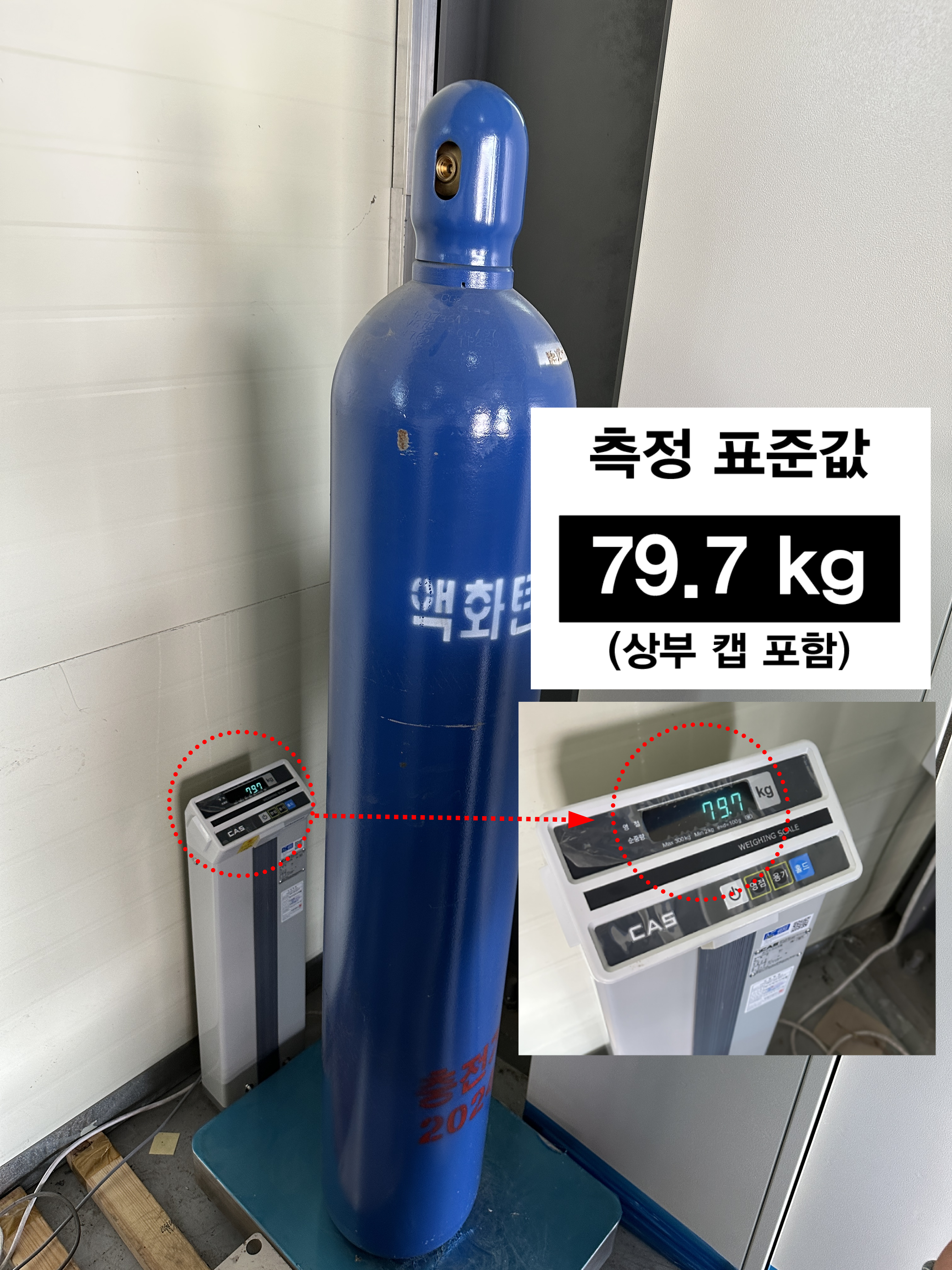

(공병 용기무게 79.7kg  / 약제 미충전)

**총무게 : 123 kg  ( 78kg(bt+Va+Siph) + 45kg )**
